便携折叠式大气集水生成装置设计

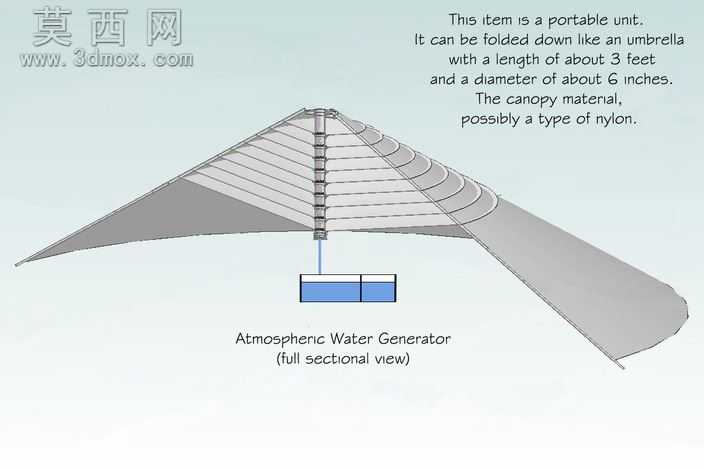

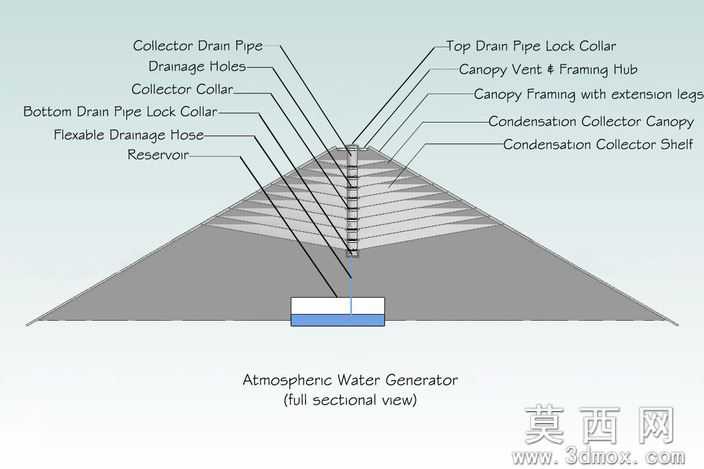

本作品为便携折叠式大气水生成装置，整体采用类伞具的折叠收纳设计思路，在三维建模阶段优先围绕便携性核心需求搭建参数化骨架，将收纳后长度控制在3英尺、展开直径约6英寸的尺寸范围内，确保整体结构可像雨伞一样完成折叠收拢，大幅降低携带占用空间。建模过程中对各功能部件做了独立的结构拆分与装配约束校验：顶部设置带通风 framing 结构的冠层锁止件，配套延伸支撑腿完成冠层的展开定位，冠层采用尼龙类材质的设计设定，在渲染阶段针对该类柔性材质做了半透哑光的质感调整，还原轻薄防水的材质特性。装置中部设置冷凝收集棚与导流搁板结构，建模时对搁板的倾斜导水角度做了参数化调试，确保冷凝形成的水珠可顺着坡面顺利汇入下部集水结构；棚体表面预留均匀分布的排水孔，配套设置集水引流管、上下锁止套环、柔性排水软管等导流部件，所有管路接口在装配阶段做了干涉检查，避免导水路径出现堵塞或渗漏的结构问题。底部设置储水腔体作为最终集水单元，同时配套顶部通风格栅完成内外空气的流通循环，保障冷凝集水的效率。整体建模完成后通过全剖视视角做了内部结构的展示渲染，对不同功能部件做了材质区分：金属结构件采用哑光银灰色金属质感，柔性管路采用橡胶类深色材质，储水腔体采用半透浅蓝色塑料质感，清晰呈现各部件的装配关系与功能逻辑。设计过程中充分考虑户外使用场景的实用性，所有活动折叠部位都做了限位结构设计，确保展开后结构稳定，收拢后部件不会松散脱落，兼顾了便携性与功能性的平衡。
