适用于开源硬件平台的单通道5V线圈继电器

　　在桌面级3D打印机的自制控制盒改造场景里，这类单通道继电器是实现弱电控制强电通断的核心衔接部件，不少创客在搭建Octoprint远程控制系统时，都会选用这类适配开源硬件平台的继电器来完成设备的远程启停操作，避免每次操作都需要手动触碰强电侧开关的安全隐患。从实际使用场景来看，这类继电器不光能用于3D打印机控制，在小型自动化实训装置、智能家居DIY改造、学生电子设计竞赛作品里都有极高的出镜率，核心作用就是通过5V的低压控制信号，来承载最高10A电流的120V/220V交流回路通断，实现控制回路与负载回路的电气隔离，防止强电串入低压控制侧损坏主控板。

　　从产品功能特性来看，这款继电器采用线圈电压5V的设计，刚好匹配Arduino、Raspberry Pi这类开源主控板的IO口输出电平，不需要额外搭建电平转换电路就能直接驱动，控制端引出的直插排针可以直接插在面包板或者对应扩展板上，接线门槛极低，哪怕是刚接触电子制作的新手也能快速完成接线调试。负载侧采用大间距的接线端子设计，能够适配1.5-2.5平方毫米的多股铜芯线，拧紧螺丝后就能牢牢固定电源线，避免接触不良导致的端子发热问题，继电器本体和底座之间做了卡扣固定，后期如果继电器触点出现烧蚀损坏，可以直接拔插更换本体，不需要重新焊接控制端线路，维护便利性比焊死在PCB上的设计好很多。

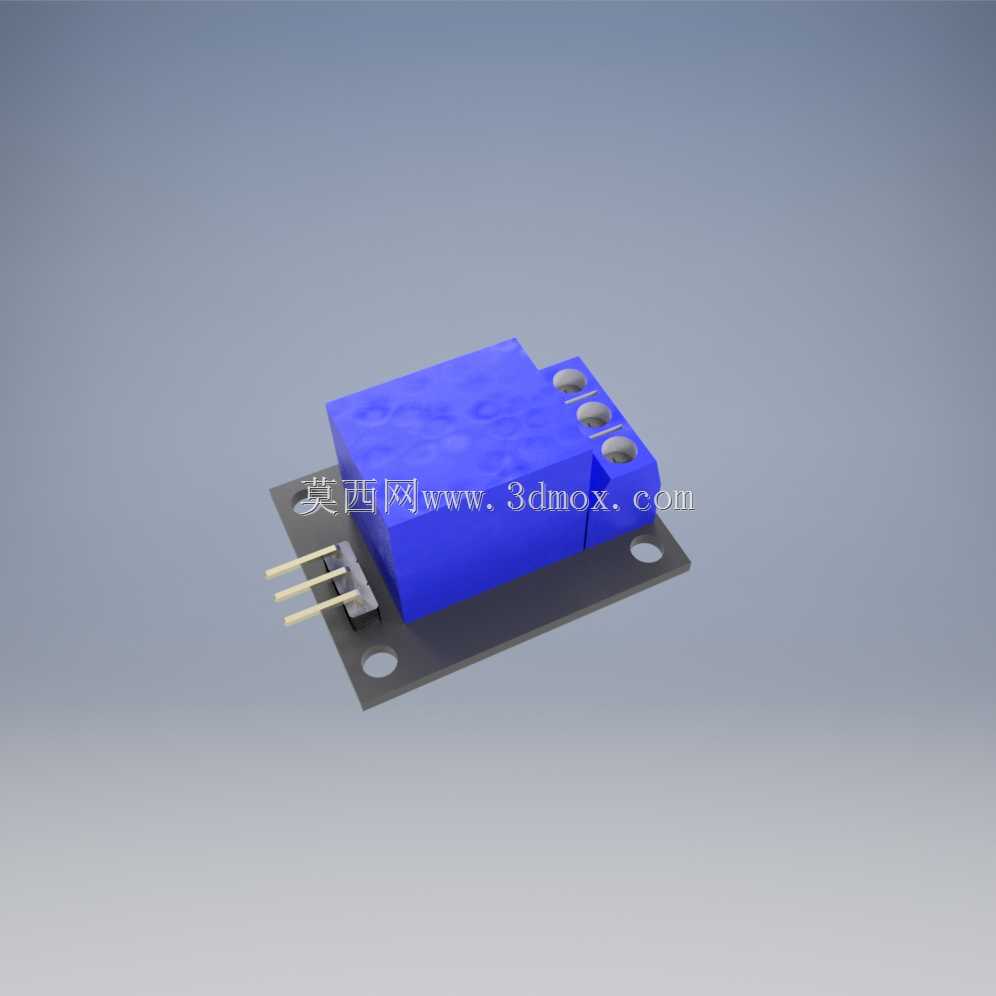

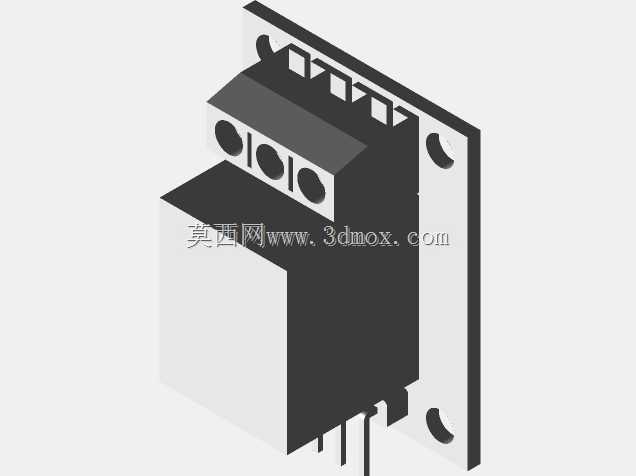

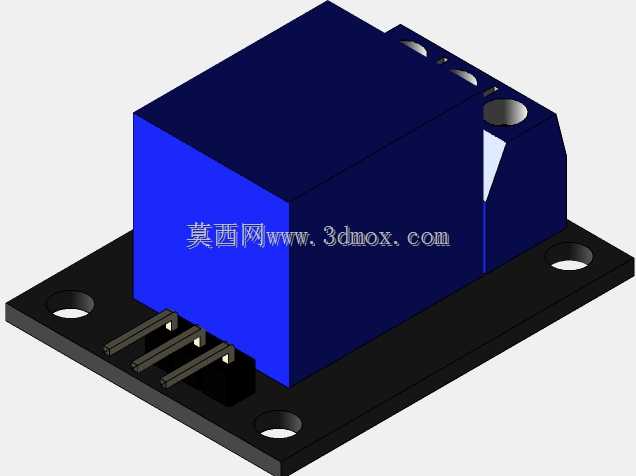

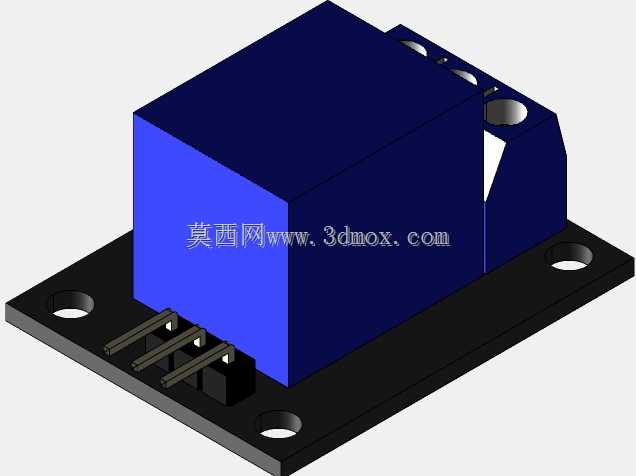

　　设计思路上，这款模型完整还原了实物的安装固定结构，底座两侧预留了两个沉头安装孔，孔位间距匹配通用的继电器安装尺寸，不管是安装在3D打印的控制盒内壁，还是固定在标准DIN导轨的安装支架上都能适配，安装孔的沉头深度刚好容纳M3沉头螺丝，安装完成后螺丝头不会突出底座表面，不会和周边元件产生干涉。模型同时还原了继电器本体的外形轮廓、顶部的状态指示窗口、侧面的散热凹槽结构，还有控制端排针的间距与伸出长度，在做控制盒的结构设计时，可以直接把这个模型导入装配体，提前预留好安装空间，核对排针和周边接线端子的距离，避免实际组装时出现元件干涉、接线空间不足的问题。

　　外形尺寸与安装边界方面，这款继电器整体为长方体结构，底座的长宽尺寸控制在紧凑的范围内，不会占用过多的PCB或者控制盒内部空间，本体高度低于常见的直插式接线端子，在控制盒内部布局时不需要为它额外预留过高的竖向空间。负载侧的接线端子朝向和控制端排针朝向呈90度垂直布局，这种布局方式能让强电走线和弱电走线分开排布，减少强电对低压控制信号的电磁干扰，在排布控制盒内部走线时，可以把强电线从继电器侧面引出沿着盒壁走线，弱电线从排针位置引出靠近主控板，强弱电分离的布线方式能大幅提升设备运行的稳定性，避免出现控制信号误触发的问题。

　　在做结构设计验证时，这个三维模型可以帮助设计者提前确认继电器和周边元件的安全间隙，尤其是强电端子和周边金属结构件的爬电距离，确保设计符合低压电器的安全间距要求，不用等实物到手才发现空间预留不足需要重新修改外壳结构。对于做电子实训装置设计的工程师来说，这类标准化的继电器模型能大幅缩短结构设计周期，直接调用就能完成装配布局，把更多精力放在控制逻辑的调试上。
