TE车载12V直流VG4转换型继电器结构

　　这款12V直流转换型继电器，主要面向车载低压电控回路的通断切换场景，在乘用车、商用车的附属电控系统中承担小电流控制大电流的核心作用，常见于灯光控制、油泵驱动、启动辅助回路、车载附件供电切换等工况，能通过控制端的小电流信号，实现负载端大电流回路的通断，避免手动开关直接承载大电流出现烧蚀、接触不良的问题，提升整车电控系统的可靠性与操作安全性。

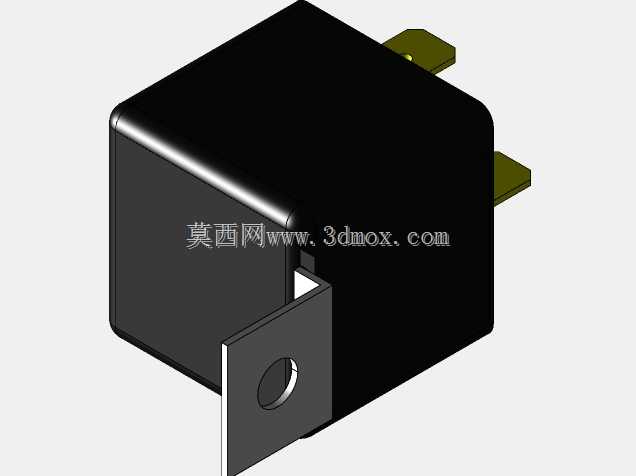

　　从结构设计来看，该继电器采用密封式方形壳体设计，主体外壳为硬质绝缘阻燃材质，表面做哑光黑处理，既可以抵御车载工况下的灰尘、溅水、轻度油污侵蚀，也能避免内部电磁结构受外界机械磕碰出现位移损坏。壳体侧面延伸出带安装孔的金属固定支耳，支耳与壳体采用嵌装式连接，安装孔为标准圆孔，适配车载常用的M5或M6规格固定螺栓，安装时可通过单螺栓将继电器固定在车身钣金支架、电器盒安装位上，支耳的平面度公差控制在0.1mm以内，保证安装后继电器与安装面贴合紧密，车辆行驶过程中不会因振动出现松脱、异响。

　　电气连接端采用快插式片状插脚设计，插脚为镀锡铜质材质，导电性能优异且抗氧化能力强，插脚的排布符合车载继电器通用间距规范，可直接适配标准线束接插件，无需额外做转接处理，装配时只需将对应线序的接插件对准插脚推入即可完成电气连接，插脚的插拔力控制在合理区间，既保证接插件插合后接触电阻稳定，也能避免后期维护拆卸时出现插脚弯折、松动的问题。内部采用单组转换触点结构，也就是常说的一开一闭触点形式，在线圈未通电时，公共端与常闭触点保持连通，线圈通入12V额定直流电压后，电磁机构产生的磁力带动衔铁动作，实现公共端与常闭触点断开、与常开触点连通的状态切换，触点材质采用银合金材质，具备优异的耐电弧烧蚀性能，可承载额定范围内的直流负载通断，触点接触电阻低，长时间工作不会出现异常温升。

　　建模过程中，对继电器的外部安装边界做了精准还原，固定支耳的安装孔中心到壳体各端面的距离、插脚的伸出长度与相对位置、壳体的整体长宽高尺寸都按照实物比例1:1绘制，壳体边角的圆角过渡、插脚根部的密封凸台、固定支耳与壳体连接位置的加强结构都做了细节呈现，没有做过度简化处理。在整车电气布置阶段，设计人员可以直接调用该模型完成电器盒内的布局校验，核对继电器与周边保险丝、线束、其他电器元件的安全间隙，避免出现装配干涉；也可以提前模拟固定支耳的安装角度，确认固定螺栓的操作空间是否满足装配工具的使用需求，提前排查安装工艺性问题。

　　从实际使用的工况适配性来看，该继电器的密封结构可以满足车载环境下的温湿度变化要求，壳体内部的电磁线圈做了绝缘浸漆处理，可抵御-40℃到85℃的工作环境温度范围，适配车辆在不同气候区域的使用需求。触点的动作行程经过优化设计，衔铁的吸合与释放电压符合车载12V系统的电压波动范围，不会因为车辆启动时的电压跌落出现误释放，也不会因为系统电压偏高出现线圈过热烧毁的问题。在三维建模的细节处理上，壳体表面的分型线、插脚表面的镀层质感、固定支耳的冲压折弯痕迹都做了对应呈现，既可以用于电控系统的装配仿真，也能用于维修培训场景下的部件结构展示，帮助维修人员快速识别该款继电器的安装方式与引脚定义，降低故障排查的时间成本。不同于工业用通用继电器，这款车载专用继电器的结构更侧重抗振动性能，内部衔铁与触点支撑结构都做了防松设计，在车辆行驶产生的持续振动工况下，不会出现触点误动作、接触不良的问题，固定支耳的金属厚度经过强度校核，在螺栓拧紧力矩达到标准要求时，不会出现支耳变形、断裂的情况，保证长期使用的结构可靠性。
