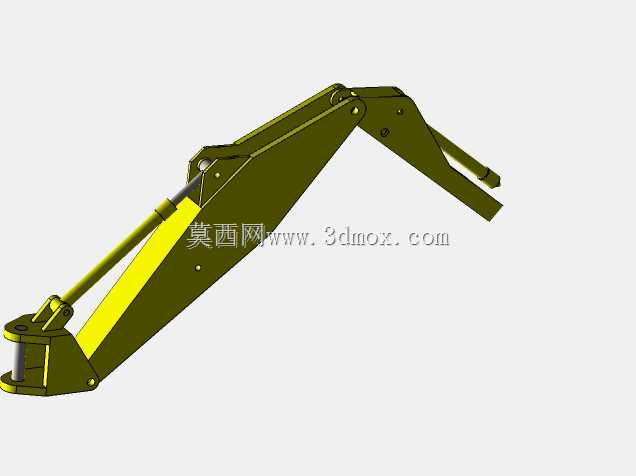

挖掘机反铲工作臂结构设计

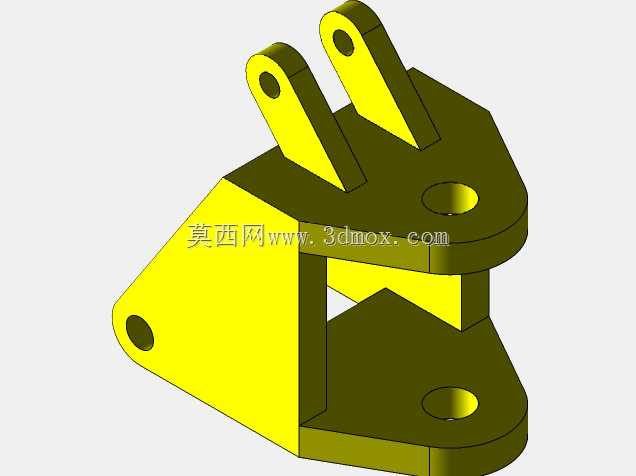

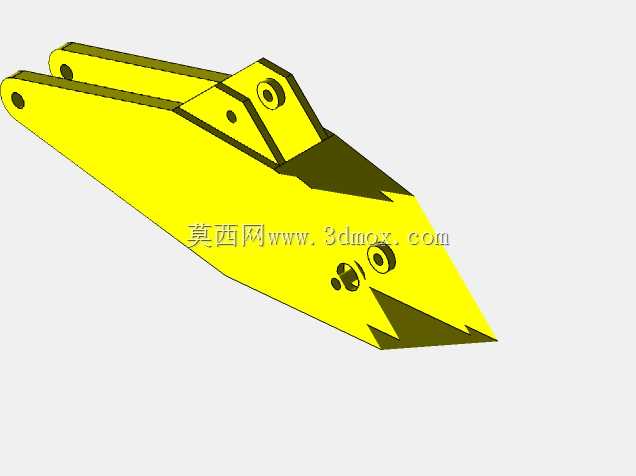

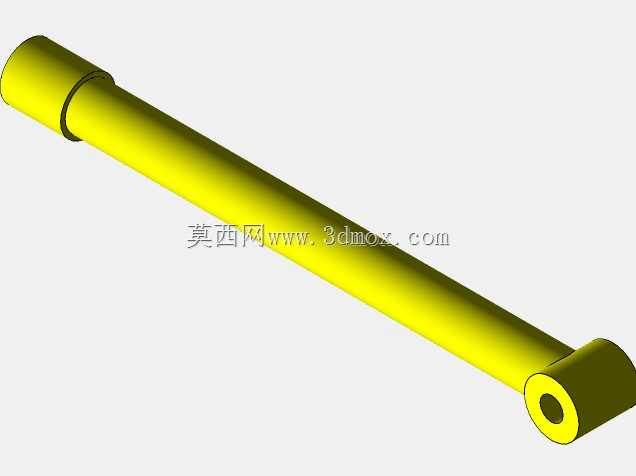

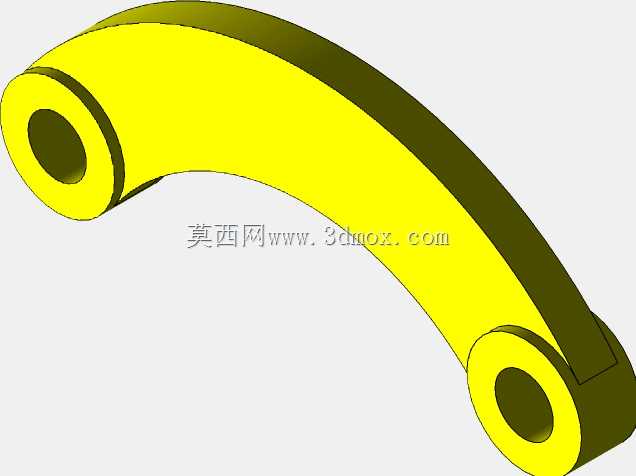

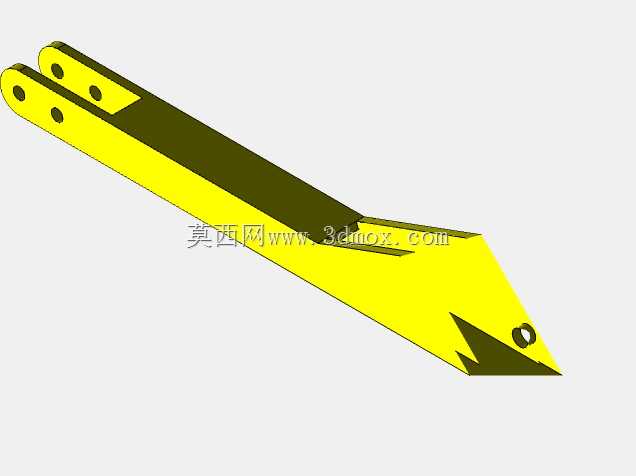

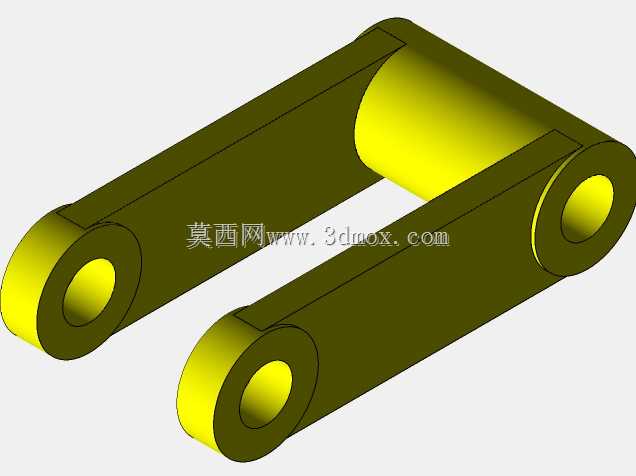

　　反铲作为土方作业核心执行部件，广泛适配于中小型履带式、轮式挖掘机平台，在市政管网开挖、基坑槽掏挖、散料装卸、场地整平、边坡修整等作业场景中承担核心作业功能，尤其适配停机面以下的土方采掘作业，相比正铲结构更具作业灵活性，可在狭窄施工区域完成小半径回转下的精准挖掘动作。整套结构采用分件设计思路，拆分出主臂、斗杆、液压油缸安装座、铰接销轴座、铲斗连接端等独立零件，再通过分装配、总装配的层级完成整体组装，既方便加工阶段的板材下料、焊接坡口加工、机加工序流转，也能在后期运维阶段针对磨损严重的铰接部位单独更换配件，降低全生命周期的维护成本。从功能特性来看，该反铲结构采用双组液压油缸分别驱动动臂举升、斗杆收展，油缸铰接点位经过运动仿真校核，

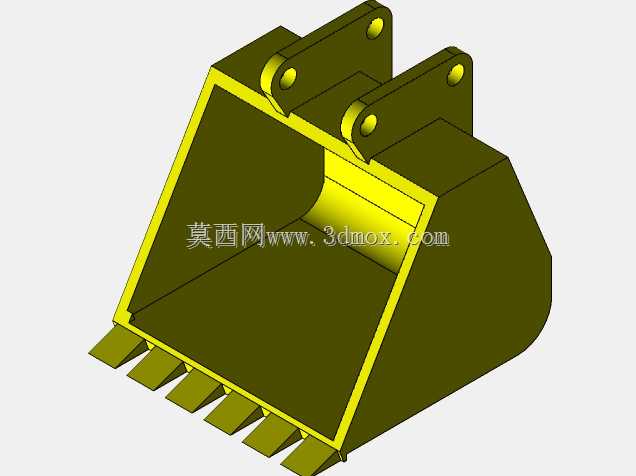

　　可保证在最大挖掘深度、最大挖掘半径工况下，油缸行程处于合理区间，无憋缸、干涉风险，同时各铰接点的受力分布经过载荷验算，在额定挖掘力工况下，板材应力集中区域均预留足够安全系数，避免作业过程中出现结构开裂、变形失效问题。外形尺寸方面，整套工作臂收拢状态下的外轮廓适配对应吨位挖掘机的转台安装边界，动臂根部的铰接孔位间距、销轴直径与主机平台的安装支座完全匹配，无需额外改制即可完成装配；斗杆前端的铲斗连接孔位符合行业通用安装尺寸，可适配同吨位级别的标准挖斗、破碎锤、抓斗等属具，拓展设备的多场景作业能力。设计过程中针对各铰接部位做了耐磨衬套的安装位预留，衬套与销轴采用间隙配合，可在日常维保中通过注油嘴加注润滑脂，降低铰接副的磨损速率，

　　延长结构使用寿命；臂体内部根据受力分布设置了加强筋板，在高载荷区域采用加厚板材焊接，非主要受力区域做了合理的减重设计，平衡结构强度与整机重量的关系，避免工作臂过重导致主机前端载荷过大影响作业稳定性。液压管路的排布沿臂体侧面预留固定点位，可避免作业过程中管路与臂体、周边障碍物发生剐蹭破损，油缸的安装支座采用双面焊接结构，焊缝高度经过强度校核，可承受挖掘作业过程中的交变载荷冲击，不会出现焊缝开裂、支座脱落的问题。在实际作业过程中，该反铲结构可通过动臂的举升下降、斗杆的收放配合，完成从挖掘到提升卸料的连贯动作，作业轨迹平滑，各运动部件之间无运动干涉，在挖掘硬土、碎石夹杂土层时，结构刚性足够，不会出现明显的臂体抖动问题，可保证挖掘动作的精准度，配合主机的回转动作可高效完成指定区域的土方作业任务。
