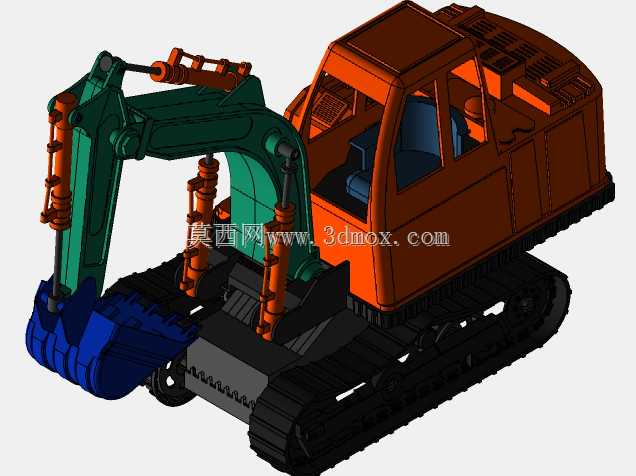

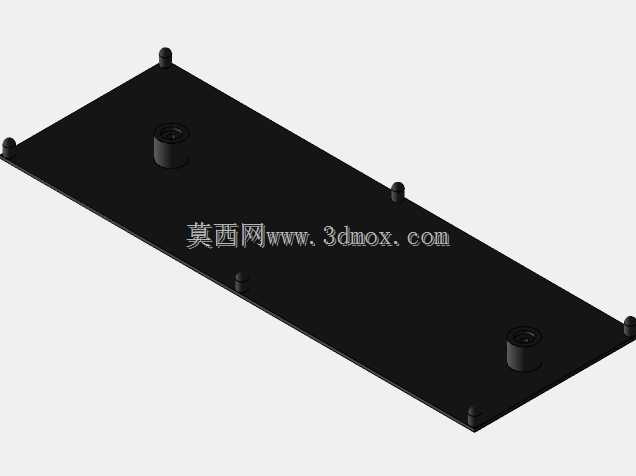

塑料材质玩具挖掘机结构三维设计

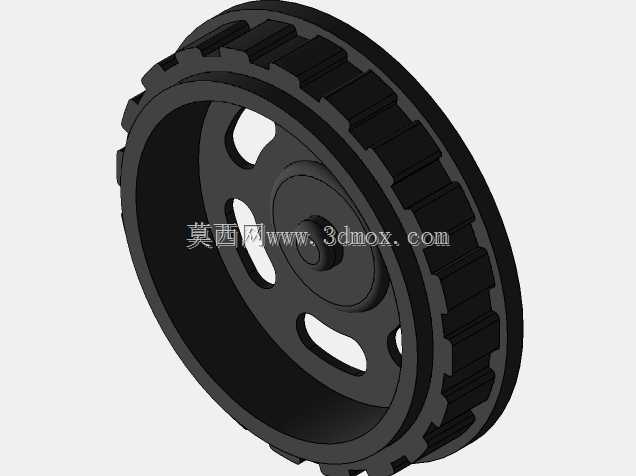

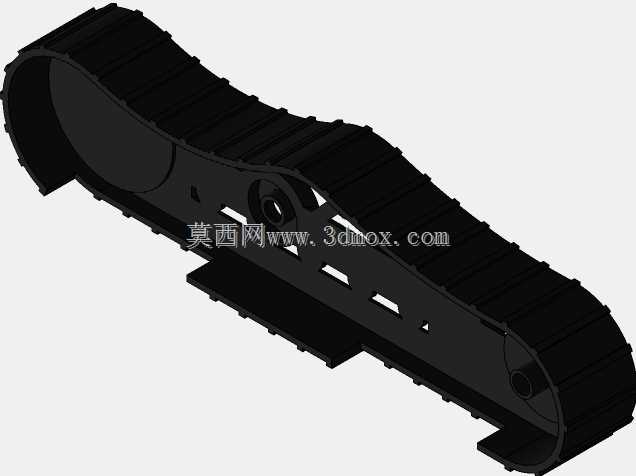

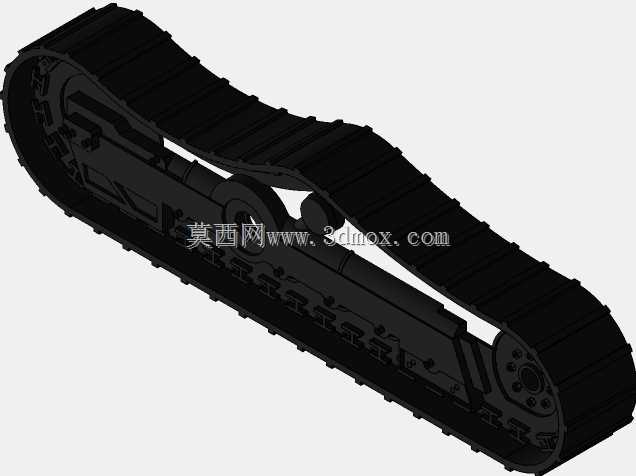

　　这款塑料材质的挖掘设备造型设计，核心面向玩具类产品的结构开发场景，区别于工程用实机的重载设计逻辑，整体围绕注塑成型的工艺特性做结构拆分，所有外露部件均适配塑料件的拔模斜度要求，避免出现倒扣结构增加模具复杂度。从实际使用场景出发，这类玩具产品主要面向低龄用户的把玩需求，因此在结构设计上做了多处针对性优化：履带部分采用分段式拼接结构，既保留履带的仿真外观，又能通过塑料件的形变特性实现免胶卡扣装配，降低生产组装的人工成本，同时行走部分的轮系做了简化处理，取消实机的复杂传动结构，仅保留支撑轮与驱动轮的外形轮廓，保证履带转动顺畅的同时减少零件数量。

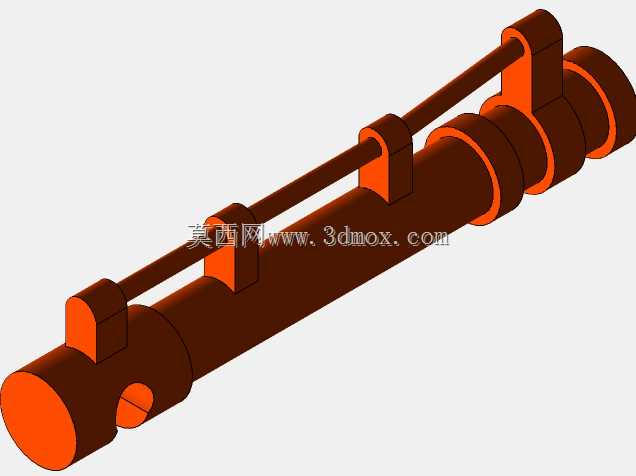

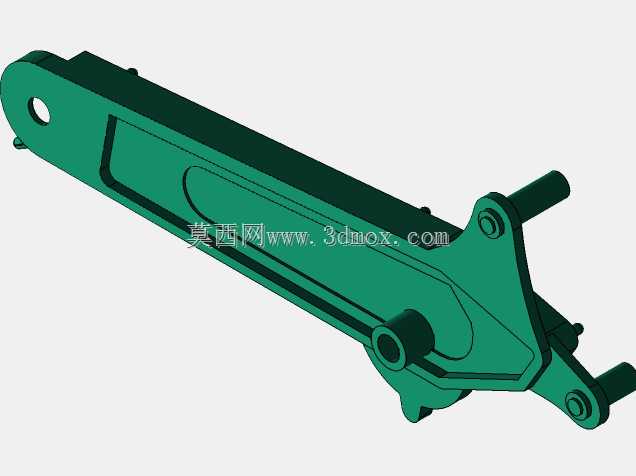

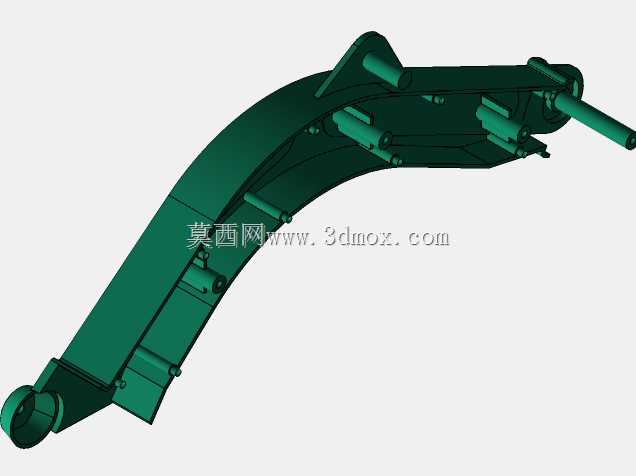

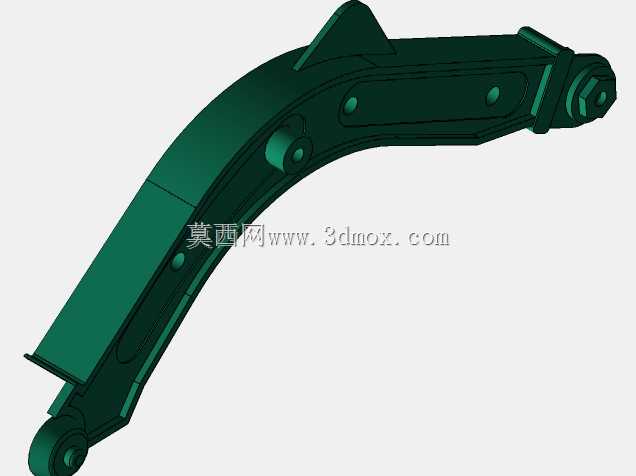

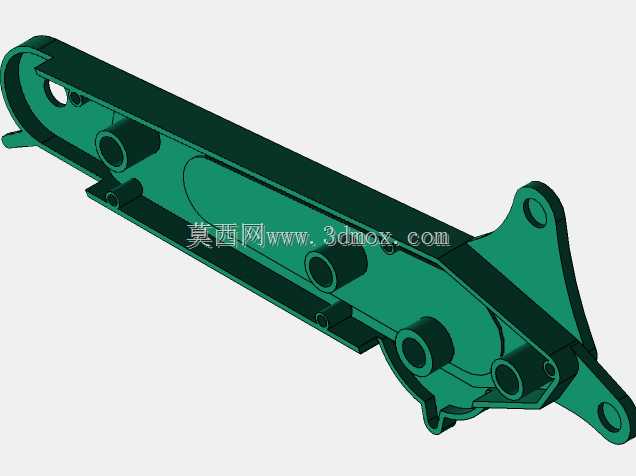

　　工作装置部分的动臂、斗杆、铲斗均采用分色设计思路，不同部件对应不同颜色的塑料原料，无需后续喷涂工序即可实现仿真的色彩区分，铰接位置的销轴结构采用一体化的塑料凸台卡扣设计，替代金属销轴，既满足关节转动的活动需求，又避免小零件脱落造成的安全隐患，动臂上的液压油缸外形做了等比例缩放，保留外观辨识度的同时将油缸与臂架的连接位置做了加厚处理，应对把玩过程中的掰动受力，防止连接处断裂。

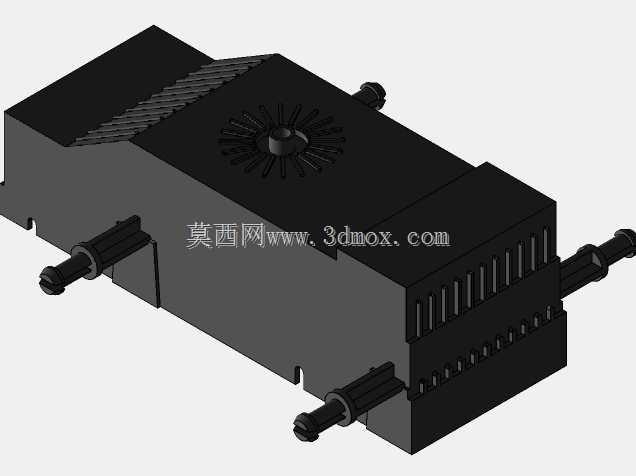

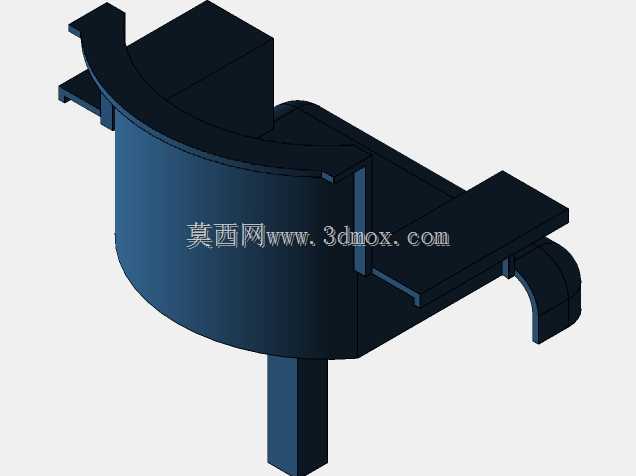

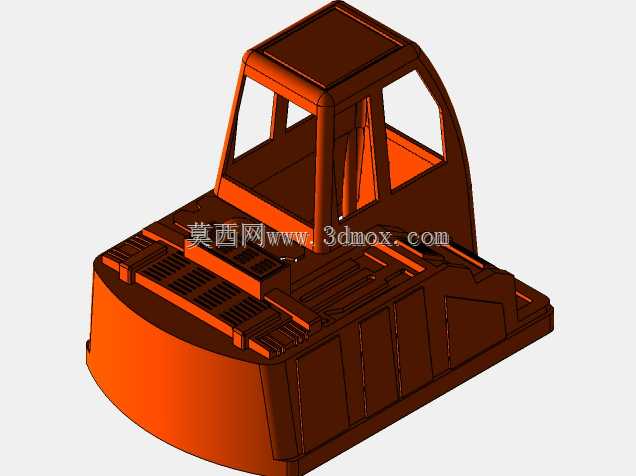

　　上部车体的驾驶室部分做了镂空与内凹结构设计，内部预留了仿真座椅的安装位，可搭配同材质的塑料内饰件实现更逼真的视觉效果，车体顶部的散热格栅采用浅凹槽纹理设计，既还原实机的外观特征，又不会因为通孔结构导致零件强度下降，发动机舱的盖板做了分件处理，可通过卡扣实现开合，内部预留了放置仿真配重块的空间，调整整机重心避免把玩时出现前倾翻倒的问题。

　　从安装边界来看，整机所有部件的装配公差均控制在0.1-0.2mm区间，适配注塑件的常规生产精度，相邻部件的拼接缝预留0.15mm的间隙，避免塑料件冷却收缩导致的装配卡滞，整机的外形尺寸控制在常规玩具的握持范围内，长度不超过200mm，宽度不超过80mm，高度不超过120mm，适合单手握持操作。底盘部分的履带接地长度做了优化，接地比压按照塑料材质的重量做匹配，保证在平整桌面、地毯等常见把玩场景下都能稳定放置，不会出现侧翻。

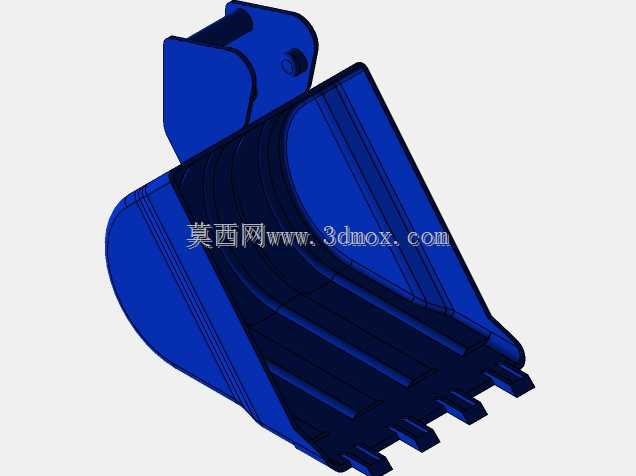

　　设计过程中优先考虑了塑料件的壁厚均匀性，所有结构的壁厚控制在1.8-2.2mm之间，避免出现壁厚突变导致的注塑缩痕、气泡等缺陷，转角位置全部做了R0.5以上的圆角过渡，既提升零件的结构强度，又能改善塑料熔体在模具型腔内的流动状态，降低注塑成型的压力要求。铲斗部分的斗齿做了钝化处理，所有尖端位置都做了R1以上的圆角，避免尖锐边角造成划伤风险，符合玩具产品的安全规范要求。

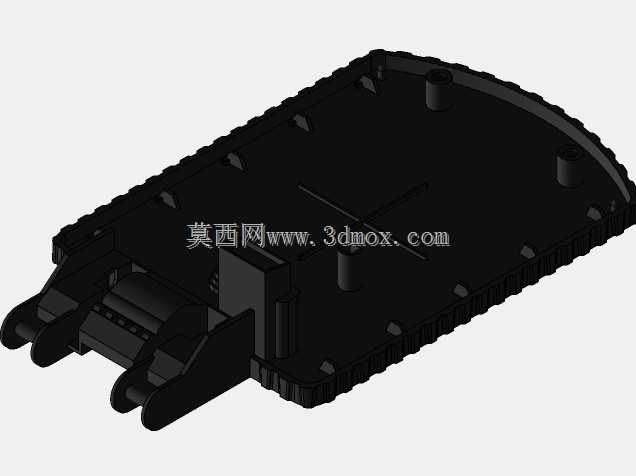

　　不同于工程挖掘机的重载受力设计，这款塑料挖掘玩具的结构受力全部围绕日常把玩的掰动、摔碰场景做强化，铰接位置的卡扣结构做了倒钩角度优化，既保证装配后不会轻易松脱，又能在受到过大外力时产生轻微形变脱开，避免零件断裂损坏，可反复拆装提升产品的游玩寿命。上部车体与底盘的连接采用中心回转卡扣结构，可实现360度回转动作，还原实机的回转功能，卡扣的阻尼力度经过调整，转动时带有一定的段落感，不会出现过于松旷的问题。
