立式废料压缩打包设备结构设计

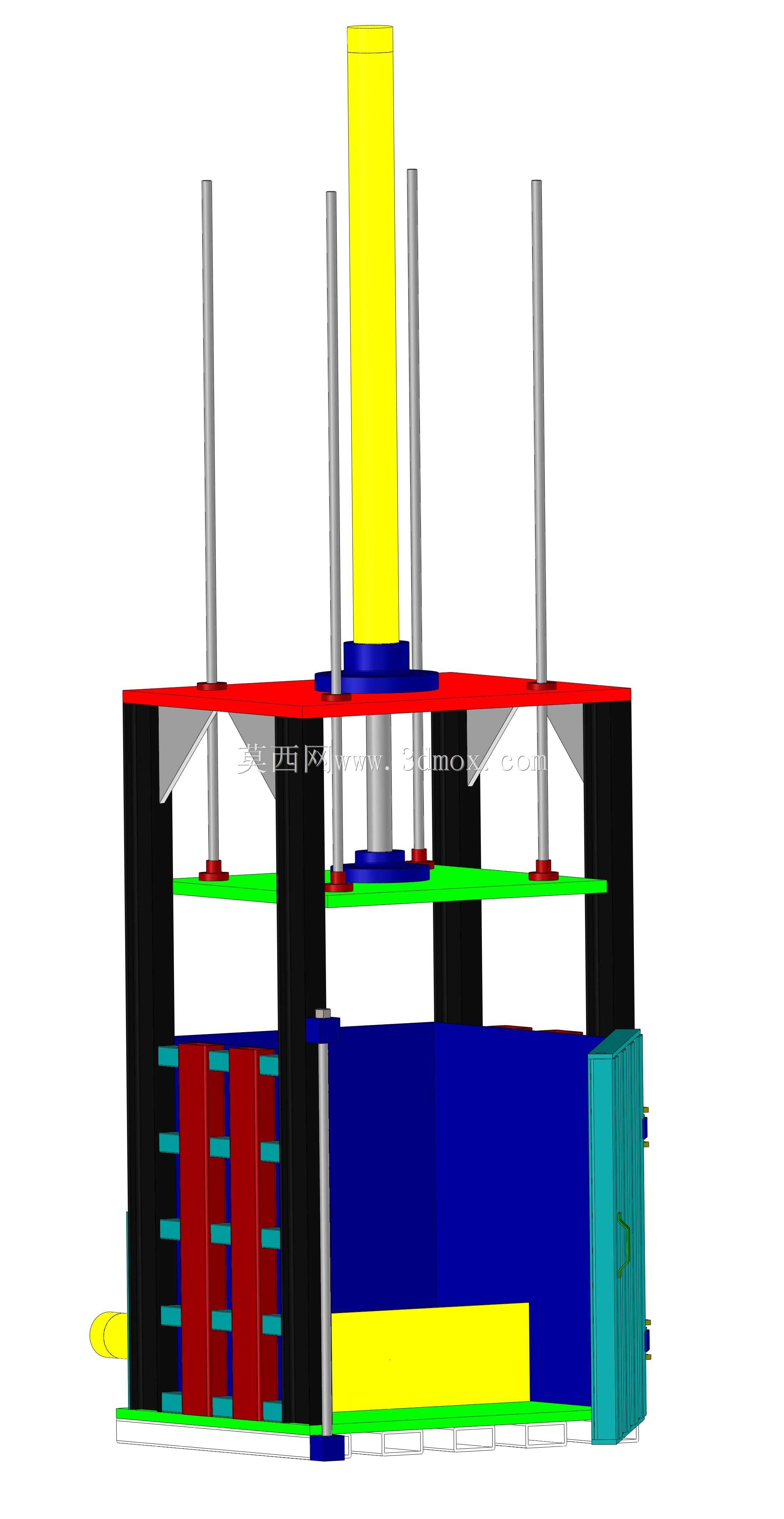

　　在工业固废处理、生产车间边角料回收、再生资源集散站点的日常作业场景中，松散废料的储运成本一直是运营端的核心痛点——金属切削切屑、包装废纸板、塑料边角料、废弃纺织料等物料自然堆积密度极低，直接转运不仅占用大量车厢容积，堆存过程中也易出现散落、扬尘、占用厂区通道的问题，这款立式压缩打包设备正是针对这类松散物料减容需求设计的压装作业单元。从结构布局来看，设备采用四柱式导向承载框架，四根垂直布置的镀铬导向柱承担压头上下动作的导向载荷，上下横梁采用型钢焊接后整体去应力处理，避免长期压装作业出现框架形变偏移，相比双柱或单臂式压装结构，四柱导向的抗偏载能力更强，即使进料时物料在仓内分布不均，压头下行过程中也不会出现卡滞、导向面偏磨的问题。

　　设备核心执行单元为顶部布置的垂直压装油缸，缸体通过法兰固定在上横梁中心位置，活塞杆端部与压台刚性连接，压台采用箱型焊接结构，底面加工平整，保证施压过程中整个压缩仓截面受力均匀，不会出现局部压力不足导致料包密度不均的情况。压缩仓采用侧开门式出料结构，仓体侧壁做了加厚耐磨板衬层，应对金属切屑等硬质物料压装过程中的刮蹭磨损，仓门配置快速锁紧机构，压装作业时锁止机构自动卡紧仓门边框，避免受压过程中仓门胀开漏料，压装完成后解锁机构即可打开仓门，配合手动或辅助推料机构取出成型料包。设备下部设置了出料托台，托台表面铺设有光滑耐磨衬板，减少料包推出时的摩擦阻力，托台高度适配通用手动液压叉车的叉取高度，

　　打包完成的料块可以直接通过叉车转运至堆存区或运输车辆，不需要额外的吊装辅助。从设计逻辑上，这款设备优先考虑了作业场景的通用性，压缩仓的有效容积适配常规站点单批次上料的松散料体积，压头的下行行程覆盖从松散料堆高到最终压块成型的全行程，不需要多次分次上料即可完成单包压制作业；导向柱表面做了硬铬镀层处理，配合无油润滑导套，日常维护只需要定期清理导柱表面附着的废料碎屑即可，不需要频繁加注润滑脂，避免润滑脂粘附废料造成导向面磨粒磨损。设备的安装边界做了充分的适配考量，整机占地面积仅需数平米，不需要做特殊的设备基础，只要是硬化平整的厂区地面即可放置固定，外接液压动力单元与电控箱即可投入使用，不需要复杂的管线预埋作业，适合中小型加工车间、

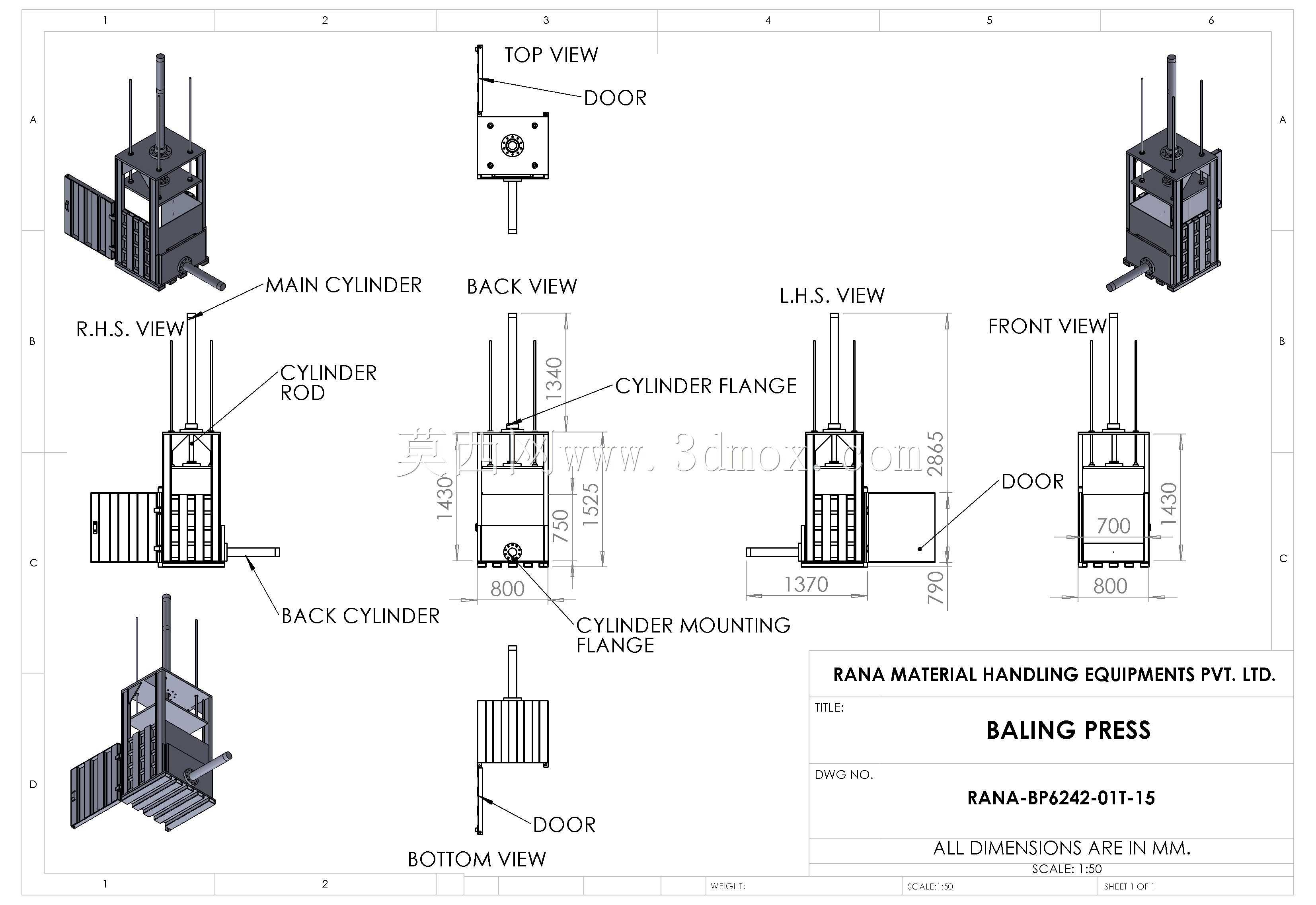

　　废品回收站点这类场地有限、没有专业设备安装条件的场景。功能层面，设备的压装压力匹配常规松散废料的压缩减容需求，能够将自然堆积的松散物料压缩至原体积的1/5到1/10，大幅降低物料的储运空间占用，压装成型的料块外形规整，堆存时可以整齐码放，不会出现散料堆存的塌落、扬尘问题。结构设计上充分考虑了作业过程中的安全冗余，压台周边设置了安全防护挡板，避免压装过程中物料从压缩仓边缘蹦出伤及操作人员，框架的承载能力按照额定压装力的1.5倍做强度校核，关键焊缝做磁粉探伤检测，杜绝长期交变载荷下的焊缝开裂风险。不同于大型卧式全自动打包线，这款立式打包设备的结构更紧凑，采购与维护成本更低，操作门槛低，操作人员经过简单培训即可掌握上料、压装、出料的全流程作业，不需要配备专业的设备运维人员，适配中小规模废料处理场景的实际使用需求。在三维建模过程中，所有结构件的连接孔位、配合公差都按照实际加工装配要求做了参数化设计，导向柱与导套的配合间隙、油缸安装法兰的同轴度、仓门与仓体的贴合间隙都预留了实际装配的调整余量，模型可以直接作为结构细化、工程图输出的基础框架，减少设计人员从零开始搭建框架的重复工作量。
