多工位在线灌装输送生产线结构

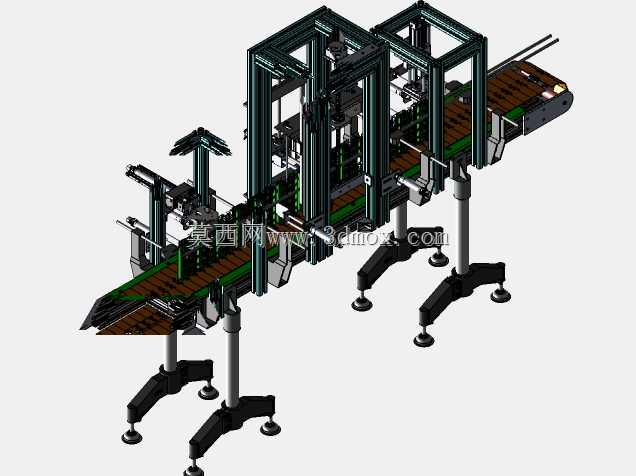

　　这套设备结构主要面向快消品、日化类产品的连续化灌装生产场景，适配瓶装、盒装类规整容器的在线灌装作业，可直接对接上游理瓶、供料机构，下游衔接旋盖、贴标、码垛工位，组成完整的后道包装产线。整体采用分段式模块化设计思路，核心输送段采用链板输送结构，链板表面做防滑纹理处理，可适配不同底面规格的容器输送，输送段两侧设置可调式侧挡条，挡条采用食品级耐磨材质，可根据容器外径快速调整挡边间距，无需更换输送配件即可兼容多规格产品换产。设备的灌装工位采用三立柱龙门式机架布局，机架主体采用工业铝型材拼接搭建，型材连接处采用高强度角件与内置螺栓锁紧，兼顾机架整体刚性与拆装调整的便利性，每个立柱上都配置了线性导轨与伺服驱动滑台，

　　可带动灌装执行机构做垂直方向的升降动作，适配不同高度容器的灌装作业需求，滑台行程可根据实际生产的容器高度范围做参数调整，升降位置重复定位精度可控制在0.1mm以内，避免灌装头对位偏差导致的物料洒漏问题。灌装执行端配置了多组灌装头，可根据产能需求选择单排或双排排布，灌装头的间距可通过横向安装槽做快速调整，适配不同孔位间距的容器组灌装，每个灌装头都配置了独立的流量控制阀，可单独调整单头灌装量，降低不同灌装头之间的流量误差对灌装精度的影响。输送段的工位定位采用阻挡气缸加光电检测的组合结构，当容器输送到灌装工位时，阻挡气缸伸出将容器截停，光电传感器检测到容器到位后发送信号给控制系统，触发灌装机构下降执行灌装动作，灌装完成后灌装头抬升，

　　阻挡气缸缩回，容器继续向下游工位输送。设备的支撑脚采用可调式脚杯结构，每个脚杯都带有橡胶减震垫，可抵消设备运行过程中产生的振动，同时可根据车间地面的平整度调整每个支撑点的高度，保证输送段的水平度，避免容器在输送过程中出现偏移、倾倒的问题。设备的电气走线全部采用铝型材内置线槽布局，线槽外侧设置可快速拆卸的盖板，方便后期线路检修与维护，气动管路则采用沿机架外侧排布的方式，每个气动元件的接口处都设置了标识标签，方便故障排查时快速定位对应气路。在安装边界方面，设备整体长度方向预留了100mm的对接余量，可直接与同宽度的标准输送线做拼接，宽度方向两侧各预留了600mm的操作维护空间，方便操作人员调整侧挡条、更换灌装头以及日常清洁作业，

　　设备顶部预留了除尘罩、排风管道的安装接口，可根据生产物料的特性选配对应的废气收集、防尘防护结构。这套结构在设计时充分考虑了快消品行业多品种小批量的生产需求，所有可调部位都采用快拆式锁紧结构，换产调整时间可控制在30分钟以内，无需借助大型专用工具即可完成大部分参数调整，同时整体机架采用标准化铝型材配件，后期如果需要扩展灌装工位、增加检测功能，可直接在现有机架上加装对应的安装板与功能模块，无需重新搭建整体机架结构，降低产线升级改造成本。输送链板的驱动端配置了过载保护结构，当输送过程中出现容器卡滞、异物卡入链板缝隙的情况时，驱动电机会自动停机并触发报警，避免卡滞导致的链板变形、电机烧毁问题。灌装工位的下方设置了可拆卸的接液盘，接液盘采用倾斜式设计，日常维护时产生的清洗废水、灌装滴漏的物料可顺着倾斜面汇集到排液口排出，避免物料滴漏到输送链板或者车间地面造成污染。
