口腔X线放射诊疗设备结构设计

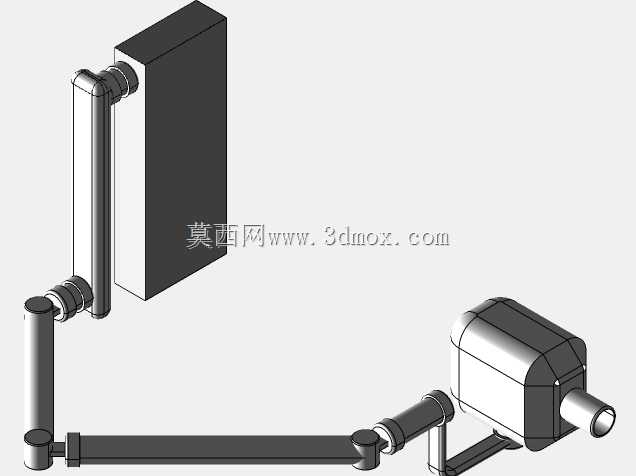

　　在口腔临床诊疗场景中，这类放射成像设备是牙体牙髓、牙周、口腔颌面外科等科室的基础配置，日常承担牙片拍摄、根尖周病变检查、阻生齿定位、正畸术前影像采集等核心工作，区别于大型全景CT设备，这类局部摄片设备的占地空间更小，操作流程更简便，适合门诊日常高频次的牙位摄片需求。从结构布局来看，整套设备分为立式支撑立柱、横向调节臂、射线发生机头、背部配重箱体四个核心部分，支撑立柱采用垂直落地安装方式，底部预留与地面膨胀螺栓固定的安装孔位，安装时需保证立柱的垂直公差控制在千分之二以内，避免横臂伸展后出现机头下垂偏移的情况。横向调节臂采用多段铰接结构，每处铰接节点都设置了阻尼锁紧结构，医生可以根据患者的坐立位置、拍摄牙位的角度需求，

　　灵活调整机头的伸出长度、俯仰角度、水平偏转角度，调整到位后阻尼结构可以自动保持位置稳定，不需要额外手动锁止，能有效缩短单次摄片的对位时间，减少患者等待时长。背部的配重箱体与横臂、机头形成力矩平衡，内部填充高密度配重块，重量经过精确计算，刚好抵消横臂全伸展状态下机头侧的倾覆力矩，即使横臂拉到最大伸出长度，设备整体也不会出现前倾失稳的情况，配重箱外壳采用薄钢板折弯焊接成型，表面做喷塑处理，兼顾结构强度与外观整洁度。射线发生机头是整套设备的核心功能部件，外壳采用铅衬里的屏蔽结构，能有效阻挡非照射方向的散射线，避免对医护人员和患者造成不必要的辐射暴露，机头前端设置了限束器结构，可以根据拍摄的牙片尺寸调整照射野范围，尽量缩小受照区域，

　　机头与横臂末端的连接结构设置了旋转轴，支持机头在垂直平面内做正负45度的角度调整，满足不同牙位的投照角度要求。在设计建模过程中，所有铰接转动部位都预留了标准轴承的安装位，转动副的配合公差选用H7/g6的间隙配合，既保证转动灵活无卡滞，又不会出现过大的旷量，避免对位时出现角度漂移。设备的管线全部走横臂与立柱的内部空腔，从外部看不到明装的线缆，既避免了管线外露积灰、被拉扯损坏的风险，也让整体外观更简洁，方便日常清洁消毒，适配口腔诊疗场所的院感管理要求。安装边界方面，设备整体占地宽度不超过0.8米，纵深不超过0.7米，横臂最大伸展长度可达1.2米，安装时需要在设备周边预留至少0.5米的操作空间，方便医生调整设备位置、引导患者就位，

　　设备的供电线缆从配重箱底部引出，安装时需提前在对应地面位置预留电源插座，避免明线绊倒过往人员。这类设备的结构设计没有冗余的复杂功能，所有结构都围绕临床摄片的实际需求展开，平衡结构、调节结构、屏蔽结构的设计都经过实际临床场景的验证，建模过程中所有连接部位的安装间隙、转动行程都按照实际装配要求做了预留，模型的比例完全参照临床实际使用的设备尺寸缩放，可作为口腔诊疗设备研发、门诊设备布局规划、医学设备教学演示的结构参考。
