高场强HEOV核磁共振磁体结构设计

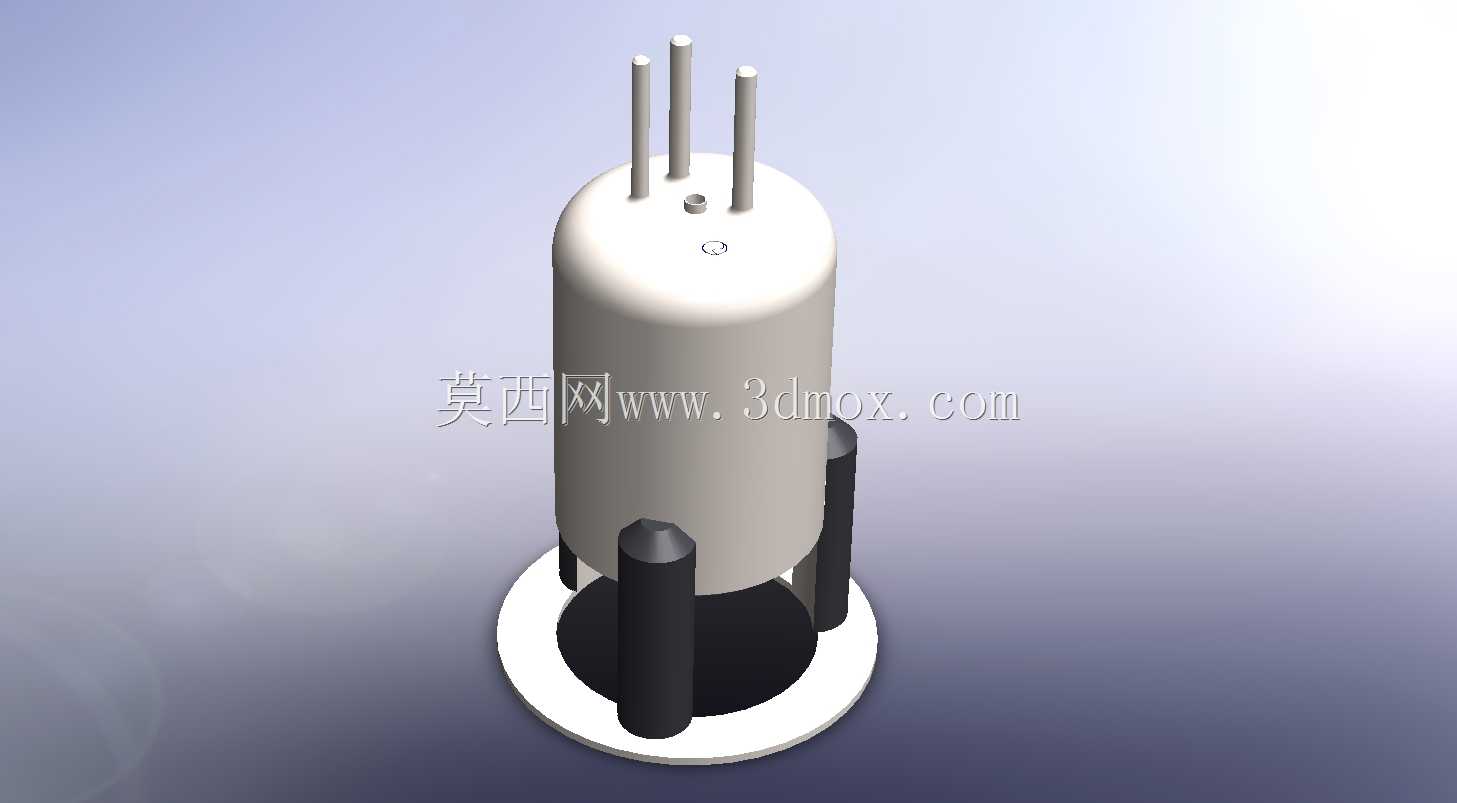

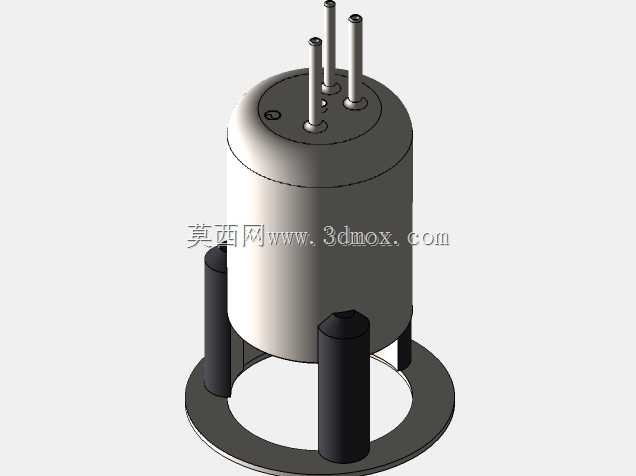

　　这款立式高场强磁体结构，主要面向临床前小动物成像、特殊材料物性检测这类需要超高场强磁共振信号的应用场景，区别于临床常见的卧式人体核磁设备，其7T的场强参数能提供更高的图像分辨率，可捕捉到更细微的组织或材料内部结构差异，在神经科学基础研究、新型复合材料缺陷检测、药物研发的小动物活体成像环节都有明确的使用需求。从结构设计逻辑来看，整体采用立式圆柱主腔体布局，核心的超导磁体线圈封装在圆柱形主壳内部，主壳顶部预留的三根竖向管路，分别对应液氦加注、冷头冷却回路、信号引线通道，这类管路的排布位置经过重心校核，全部沿主腔体中轴线对称分布，避免设备运行过程中因冷量分布不均产生结构应力偏移。底部支撑结构采用三柱式加环形底座的组合设计，

　　三根黑色支撑柱沿底座圆周120度均匀排布，每根支撑柱与主腔体底部的连接位置都设置了减震缓冲垫，既可以抵消冷头运行时产生的微幅振动，也能在设备安装调平时通过支撑柱底部的调节螺栓完成水平度校准，环形底座的外径比主腔体直径大出35%左右，保证设备整体重心落在底座支撑面范围内，即使在实验室地面存在轻微不平整的情况下也不会出现倾覆风险。设计过程中优先考虑了低温系统的结构兼容性，主腔体外壳采用双层真空夹层结构，夹层内部设置多层绝热屏蔽层，减少外部环境热量向内部低温区的传导，顶部的小型圆形接口是失超保护泄压阀的安装位，当磁体出现意外失超情况时，内部快速汽化的低温氦气可以通过该泄压阀定向排出，避免腔体内部压力过高产生结构破损。从安装边界来看，

　　设备整体竖向高度约为底座直径的2.2倍，安装时需要在顶部预留至少1.2倍于主腔体直径的操作空间，用于后期冷头维护、液氦加注作业，底座安装面需要满足每平米不低于5吨的承重要求，同时要远离大型电机、变压器这类会产生强杂散磁场的设备，避免外部磁场干扰磁体内部的场强均匀度。主腔体侧面预留的安装接口可以适配不同规格的梯度线圈、射频发射线圈，用户可根据具体的成像样本尺寸更换对应内径的线圈组件，不需要改动主磁体的核心支撑结构。支撑柱的高度经过人体工程学校核，主腔体底部距离底座安装面的预留空间足够操作人员放置样本台、连接信号线缆，日常维护时不需要额外垫高设备就能完成底部管路的检查作业。在结构强度校核环节，主腔体外壳采用非磁性奥氏体不锈钢材质，

　　所有连接螺栓都采用无磁铜合金材质，避免铁磁性材料在强磁场环境中被磁化产生涡流发热，同时也防止磁性材料被磁体吸附引发安全事故。底部环形底座设置了四个接地桩接口，设备安装完成后需要将底座与实验室等电位接地网可靠连接，既可以屏蔽外部电磁干扰提升成像信噪比，也能在设备出现电气故障时提供可靠的漏电保护通路。顶部管路的排布避开了主腔体正上方的样本吊装通道，进行样本更换时，吊装路径不会与管路产生干涉，操作人员可以直接将样本台从顶部开口送入磁体成像中心区域，减少操作步骤。
