开源无刷电潜艇水下推进装置结构设计

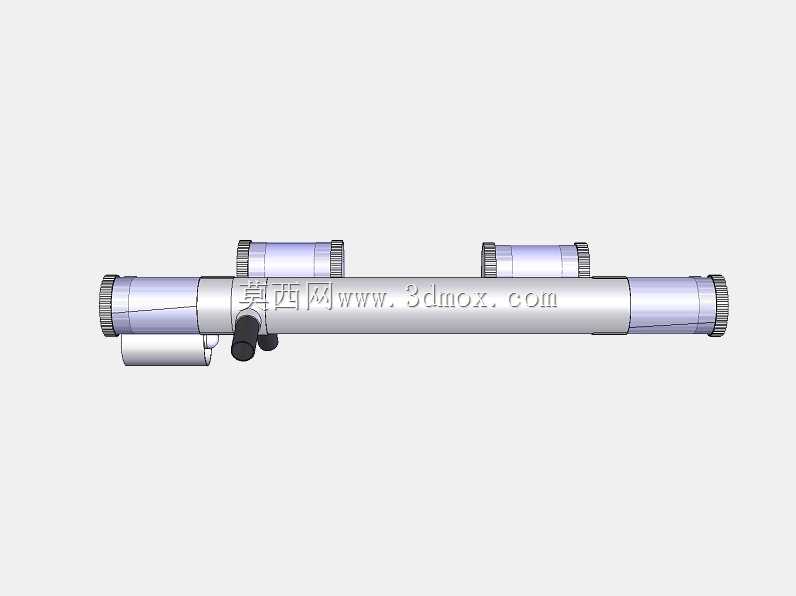

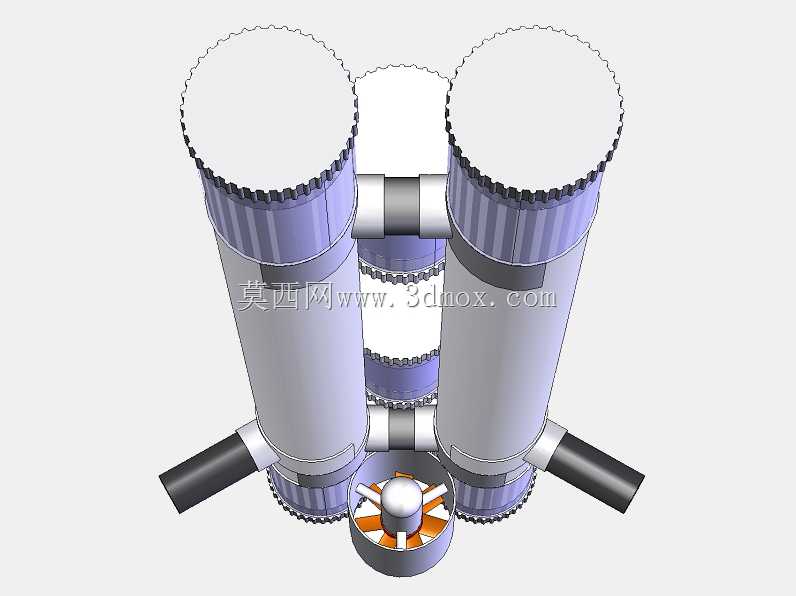

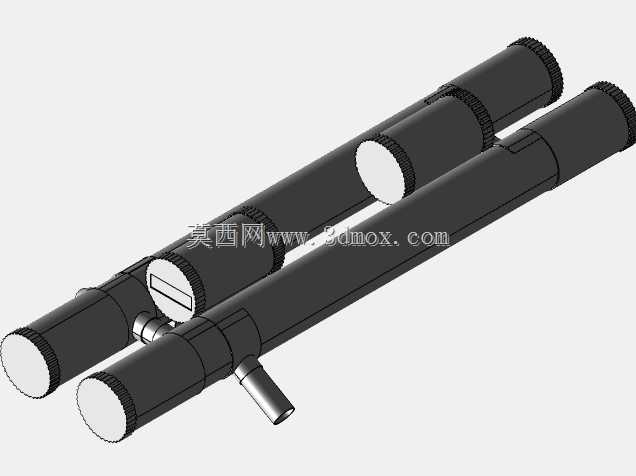

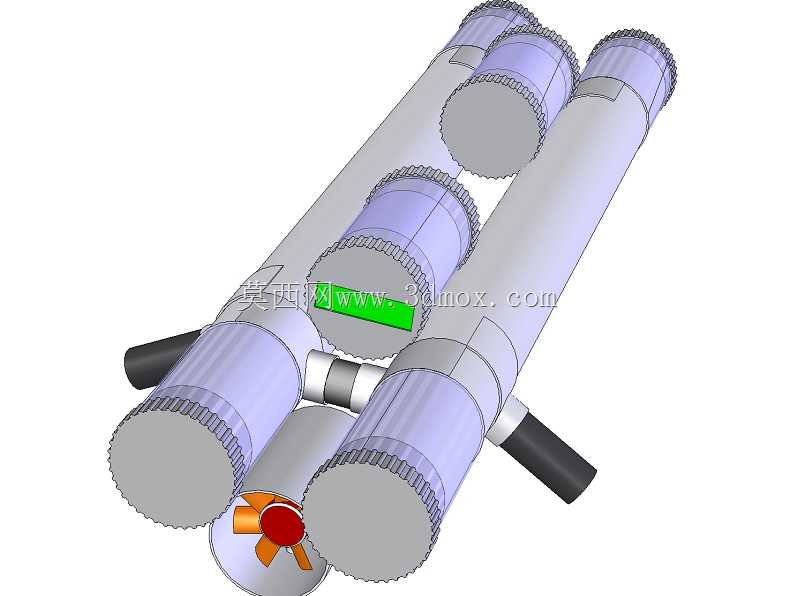

　　这套水下推进装置的结构设计，最初瞄准的是小型潜航器、水下作业机器人、个人DIY潜水装备这类民用低成本水下动力场景，区别于传统工业级潜航推进系统动辄数万元的成本门槛，整个结构走的是模块化可拆解的设计路线，普通加工条件就能完成零部件制作，适配不同尺寸的小型水下载体安装需求。从整体布局来看，主体采用长筒式承压外壳结构，外壳沿轴向布置多组动力输出单元，这种分布式动力布局的好处是可以根据载体的推力需求灵活增减动力模块数量，不需要重新设计整体壳体，单组动力模块故障时也能快速拆解更换，不用整体拆解推进系统，大幅降低水下作业的维护成本。外壳的径向尺寸控制在常规小型潜航器的艇身直径适配范围内，轴向长度可以根据搭载的电池容量、动力模块数量灵活调整，

　　安装时可以直接嵌入艇身的预留动力舱段，也可以通过外置卡箍固定在艇身外侧，不需要对原有载体结构做大规模改造，适配性覆盖从几十厘米长的小型水下探测机器人到数米长的载人小型潜航器的动力需求。设计过程中优先考虑了水下承压与水阻优化，外壳外壁做了流线型过渡处理，所有突出的接线端、固定件都做了圆弧导角处理，减少水下航行时的紊流产生，降低航行阻力的同时也能减少杂物缠绕的概率。动力单元采用无刷电机直连螺旋桨的传动结构，取消了传统推进系统常用的齿轮减速箱，一方面减少了传动环节的机械损耗，提升动力传输效率，另一方面也减少了需要动密封的传动节点，降低水下渗漏的风险，整个动力段的密封采用双层O型圈配合端面密封的结构，静密封部位做了粗糙度Ra0.

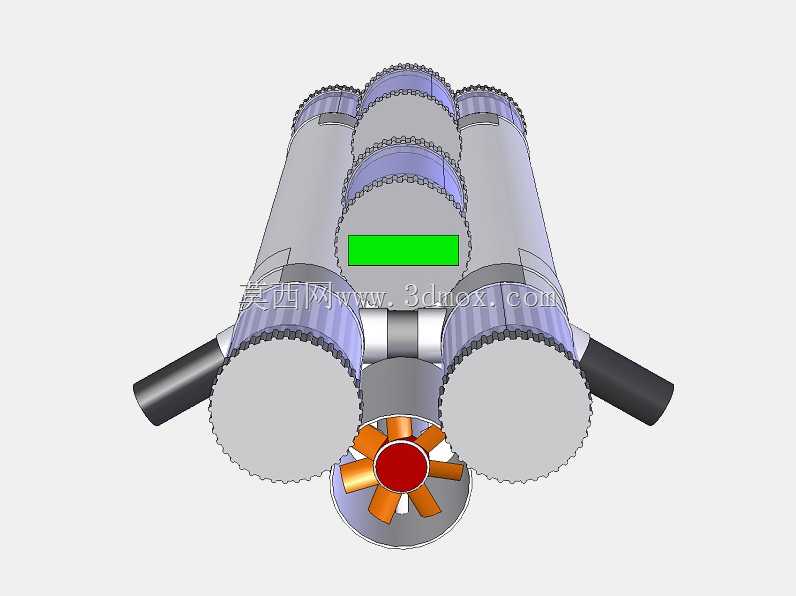

　　8的加工要求，保证在数十米水深的压力下不会出现渗漏问题。供电单元集成在主体筒身的中段舱室，和前后动力单元之间用密封隔板隔开，即使单个动力舱出现渗漏，也不会影响供电单元的正常工作，电池舱的设计支持快速更换电池组，不需要拆解动力段结构，水面补给时只需要打开电池舱端盖就能完成电池更换，大幅缩短作业间隙的补给时间。推进器的控制线路沿筒身内壁的预留走线槽布置，所有线路穿过密封隔板的位置都采用航空插头做密封处理，控制信号支持有线和无线两种传输模式，适配不同潜航器的控制方案。从实际使用场景来看，这套推进系统既可以作为小型潜航器的主推进动力，也可以多组组合作为潜航器的姿态调整辅助动力，分布式布置的动力单元可以通过差速控制实现潜航器的转向、悬停、俯仰等动作，不需要额外加装舵机结构，进一步简化潜航器的整体结构。设计时还考虑了不同水域的使用需求，外壳材料可以根据使用场景选择工程塑料或者铝合金材质，淡水使用场景下采用工程塑料外壳就能满足强度要求，同时降低整体重量，海水使用场景下可以选择阳极氧化处理的铝合金外壳，提升抗腐蚀能力，所有外露的金属件都采用不锈钢或者钛合金材质，避免长期水下使用出现锈蚀问题。螺旋桨的设计采用导管桨结构，桨叶外部集成了导流导管，既可以提升螺旋桨的推进效率，也能防止水下杂物、水草缠绕桨叶，同时避免桨叶触碰水下障碍物造成损坏，导管和主体外壳采用快拆结构连接，可以根据不同的航速需求更换不同螺距的螺旋桨和对应导管，不需要改动主体结构。

　　整个装置的安装边界预留了标准的安装孔位，孔位间距符合小型潜航器的通用安装标准，用户可以直接通过螺栓将推进器固定在载体上，也可以选配万向调节支架，调整推进器的喷射角度，满足不同载体的动力布置需求。在结构强度校核阶段，针对筒身的承压能力做了有限元分析，确保在额定工作水深下筒身的变形量在密封件允许的补偿范围内，不会因为水压变形导致密封失效，所有连接部位的螺栓强度都按照1.5倍的额定推力做了冗余设计，避免高速航行或者遇到水流冲击时出现连接松动的问题。和传统的外置挂桨式水下推进器相比，这种筒式集成结构的水阻更低，整体重心沿筒身轴向分布，安装后不会过多改变潜航器的原有重心位置，减少载体姿态调整的配重需求，动力输出的线性度更好，低速航行时不会出现明显的抖动，适合搭载探测设备的水下作业平台使用，不会因为动力抖动影响探测设备的精度。
