斗式挖泥船挖掘臂作业结构设计

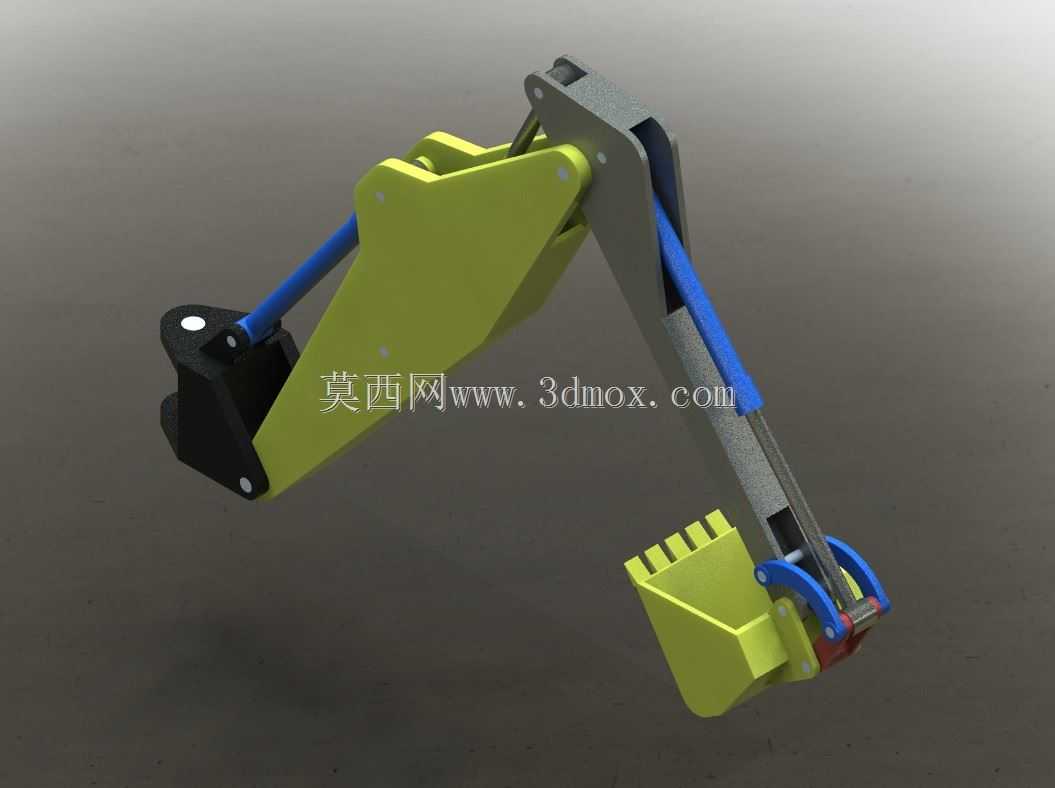

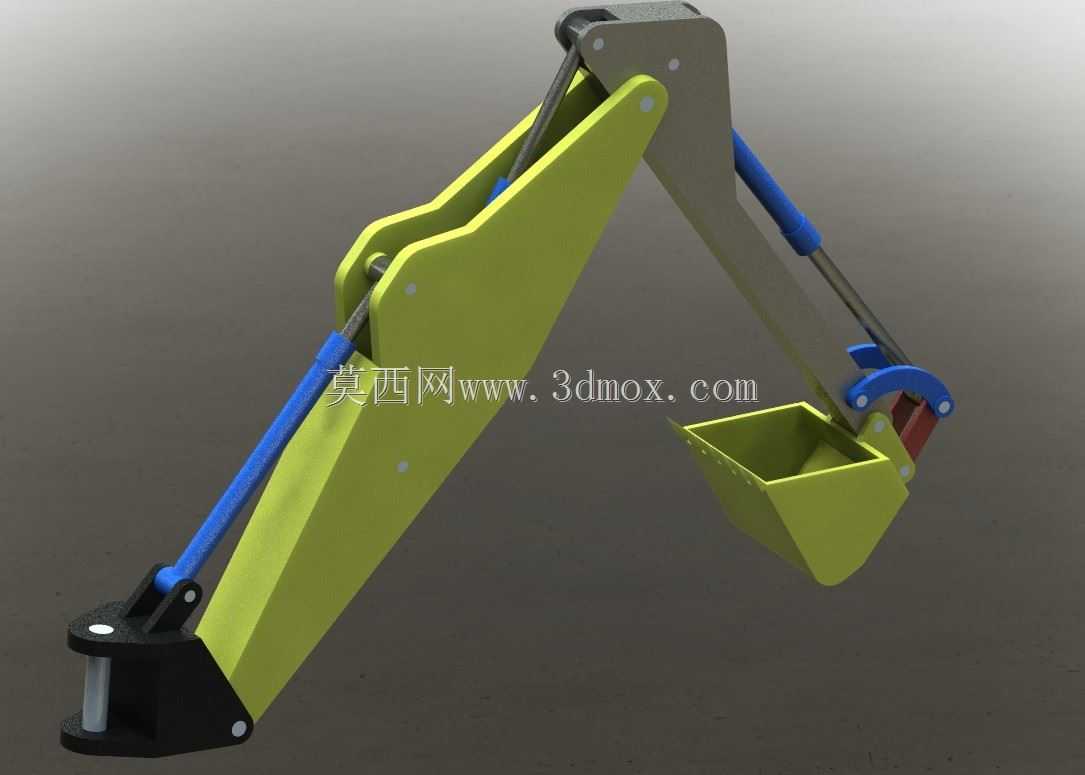

　　这套斗式挖泥船的挖掘臂结构，核心服务于内河航道疏浚、港池清淤、小型水利工程土方开挖作业场景，区别于陆用挖掘机的作业工况，水上作业时臂架需要承受船体随波浪起伏带来的交变载荷，同时要适配水下泥沙、砾石混合介质的切削抓取需求。从结构功能来看，整套臂架采用三段铰接式布局，最靠近船体基座的是大臂段，采用双腹板拼焊的箱型结构，截面做了变厚度设计，靠近铰接销轴的位置局部加厚，抵消挖掘时的弯矩集中；中间段为斗杆，同样采用双板夹持的铰接结构，和大臂之间通过双作用液压油缸连接，可实现斗杆相对于大臂的0-110度俯仰动作，斗杆末端的铲斗采用敞口式斗型，斗唇做了加厚耐磨处理，斗底带倾斜卸料结构，配合斗杆与铲斗之间的转斗油缸，可完成切削、装载、举升、卸料的完整作业循环。

　　设计思路上，整套臂架的铰接点全部采用自润滑轴承配合销轴的连接形式，所有销轴端部都设置了防尘密封结构，避免水下作业时泥沙进入铰接缝隙造成磨损；液压油缸的布置全部做了防护设计，缸杆外露段加装了可伸缩的防尘护套，减少泥水溅射对缸杆表面的腐蚀。从安装边界来看，臂架基座端的铰接孔中心距为240mm，基座安装面采用8组M24的螺栓孔阵列，可直接固定在挖泥船甲板的回转支承平台上，整套臂架完全收拢时的总长度为3.2m，最大挖掘外伸距离可达5.8m，最大挖掘深度适配吃水深度1.2m的作业船体，可完成水面以下3.5m深度的泥沙挖掘作业。

　　实际作业过程中，大臂油缸主要负责调整整个臂架的作业高度，在船体受横浪影响出现倾斜时，可通过大臂油缸的实时微调保证铲斗的切削角度稳定，避免斗齿受力不均出现折断；斗杆油缸负责控制挖掘进给量，针对不同硬度的作业介质，可通过调整油缸的进给速度匹配切削阻力，在挖掘硬质黏土或夹带砾石的淤积层时，可适当降低进给速度，避免臂架结构出现过载；转斗油缸在挖掘阶段负责保持斗齿的切削角度，在举升阶段负责锁止斗容避免物料撒漏，卸料时可快速翻转铲斗完成卸荷。整套结构的液压管路全部沿臂架腹板内侧布置，采用管卡分段固定，避免作业过程中管路与结构件出现摩擦破损，管路接头全部采用法兰式连接，适配水上作业的防渗漏要求。

　　从结构受力角度，设计阶段对臂架的几个典型工况做了受力校核：最大挖掘深度时斗杆垂直向下，铲斗满斗载荷下大臂根部的最大弯矩为128kN·m，对应腹板的最大应力为162MPa，选用Q355B钢材即可满足强度要求，安全系数达到2.1；最大外伸距离卸料时，臂架整体处于水平外伸状态，此时铰接销轴的最大剪切力为87kN，选用40Cr调质处理的销轴可满足抗剪要求。臂架表面的涂装采用环氧富锌底漆加聚氨酯面漆的双层防护结构，可适应淡水、轻度盐碱水环境下的防腐蚀需求，减少日常维护的工作量。铲斗的斗齿采用可更换式设计，通过螺栓固定在斗唇上，磨损后可直接在作业现场完成更换，不需要整体拆卸铲斗，大幅降低运维成本。
