折叠式电动代步滑板车结构设计

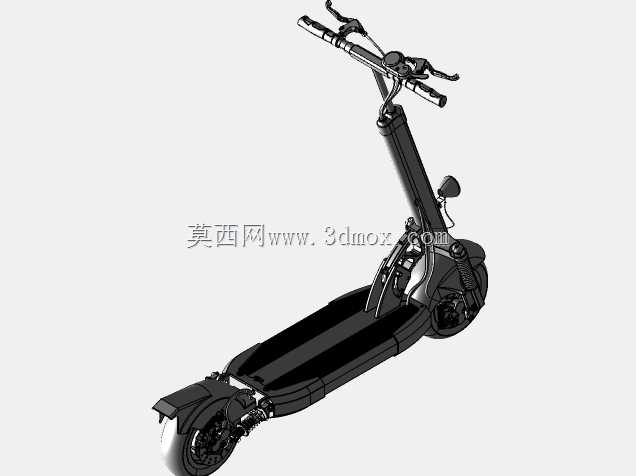

　　这款两轮电动代步滑板车的结构设计，首先围绕城市短途出行的高频场景展开，覆盖日常通勤最后三公里接驳、商圈短途代步、园区内移动通行等实际使用需求，区别于传统人力滑板的娱乐属性，整套结构以动力承载、骑行稳定、收纳便携为核心设计目标。从整体布局来看，整车采用立式折叠杆搭配低重心踏板平台的架构，转向立管与前轮转向节直接刚性连接，把横位置设置了刹车握把与操控组件，立管中部设计了快拆式折叠铰接结构，折叠后可实现立管与踏板平面的贴合，大幅缩小收纳状态下的整体占用空间，能够轻松放入家用轿车后备箱、写字楼电梯间、居家玄关等狭小存放区域，适配城市用户多场景切换的使用需求。踏板平台作为核心承载结构，内部预留了动力电源与控制模块的安装腔体，

　　上表面做了防滑纹理的结构预留，平台整体采用一体化压铸的承载思路，前后端分别连接前转向轮组与后驱动轮组，后轮位置集成了鼓刹制动结构与挡泥组件，轮组采用小直径宽胎设计，在保证通过性的同时降低整车重心，提升站立骑行时的稳定性。转向立管的设计充分考虑了不同身高用户的使用适配性，把横高度可通过快拆结构在一定范围内调节，把套位置做了人体工学的弧度适配，长时间握持不易产生疲劳，立管侧面预留了车灯、仪表等附加组件的安装位，不需要额外打孔即可完成拓展配件的装配。从安装边界尺寸来看，展开状态下整车长度控制在一米一以内，踏板距离地面的高度设置在12厘米左右，既保证了过坎时的离地间隙，也方便用户上下车时的脚部落点，折叠后整体厚度不超过25厘米，

　　竖向放置时占用的投影面积不足0.1平方米，非常适合空间紧张的城市使用场景。结构设计过程中，对各个铰接位置的受力做了针对性强化，折叠铰接点采用嵌套式销轴结构，配合锁紧卡扣避免骑行过程中出现折叠失效的风险，前后轮的安装轴位都预留了标准轴承的安装位，保证转动顺滑的同时降低后期维护的配件替换难度。后轮驱动轮组直接将轮毂电机集成在轮辋内部，省去了链条、皮带等传动结构，既降低了传动过程中的动力损耗，也减少了外露传动部件带来的衣物卷入风险，整车的走线全部隐藏在立管与踏板的内部腔体中，避免线路外露造成的老化、剐蹭破损问题。在骑行姿态的适配设计上，踏板的有效站立长度预留了足够的双脚前后站位空间，用户在骑行过程中可以根据路况调整站立位置，

　　遇到颠簸路面时可以通过腿部弯曲吸收震动，降低刚性结构传递到人体的冲击力。挡泥板的覆盖范围做了延伸设计，雨天骑行时可以有效阻挡车轮带起的泥水甩到用户衣物上，后挡泥板位置还预留了牌照安装位与反光标识安装槽，符合道路通行的相关安全要求。整套结构没有冗余的装饰性部件，所有外部结构件都兼顾承载与防护功能，零部件的通用化程度较高，大部分紧固件都采用标准件，生产装配过程中不需要定制特殊规格的连接配件，后期维修替换的成本也相对更低。针对日常使用中可能出现的剐蹭、摔碰情况，整车外部的覆盖件都采用耐冲击的工程塑料材质，内部承载骨架采用高强度铝合金材质，在保证整体结构强度的前提下控制了整车自重，用户单人即可完成折叠、搬运的操作，不需要额外辅助。转向结构的阻尼做了针对性调校，既不会因为转向过灵造成高速骑行时的晃动感，也不会因为转向阻尼过大影响低速推行、转弯时的操控灵活性，刹车握把的行程与制动力度做了匹配设计，捏下刹车时可以同时触发电子断电与机械制动，保证制动过程的平顺与可靠，避免急刹时出现车轮抱死打滑的风险。
