适配NS200车型带固定夹自行车悬架结构

　　日常通勤、轻度越野场景下的自行车骑行过程中，路面传递的颠簸冲击会直接作用于车架与骑乘者，带固定夹的悬架结构正是为消解这类纵向冲击设计的核心缓冲部件，尤其适配NS200系列车型的安装空间与受力需求。从实际装车的工况来看，该悬架布置在车架与后轮摇臂的连接点位，两端的双耳式固定夹是核心安装接口，每个夹片上预制的同轴通孔可直接穿入连接销轴，无需额外加工转接支架即可完成与车架端、摇臂端的铰接固定，安装时仅需保证销轴与孔位的同轴度误差控制在0.1mm以内，即可避免骑行过程中出现卡滞、偏磨的问题。

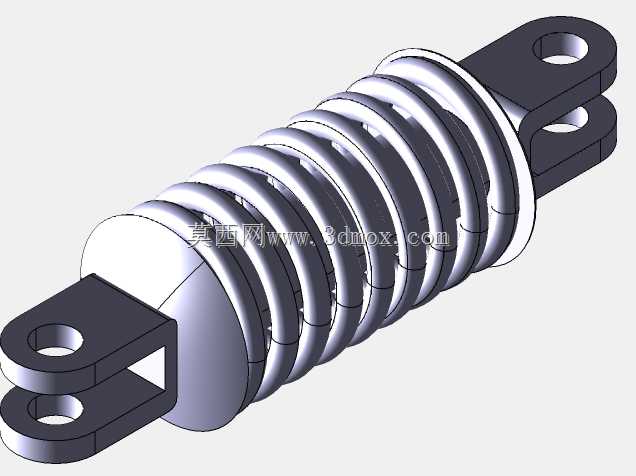

　　结构设计上，核心缓冲单元采用等节距圆柱螺旋压缩弹簧作为弹性元件，弹簧中径、线径参数匹配NS200车型的常规载重需求，可覆盖单人骑乘、附带少量随身行李的载荷区间，静态预压行程预留充足，面对铺装路面的细碎颠簸、非铺装路面的小幅落差都能提供线性的缓冲反馈，不会出现初段过硬滤震差、末段打底冲击强的问题。弹簧内侧设置的导向柱结构可避免弹簧受侧向力时发生弯折、错位，两端的弹簧座采用圆弧过渡设计，可均匀分散弹簧压缩时传递的端面压力，减少应力集中带来的金属疲劳风险。

　　从安装边界尺寸来看，该悬架完全适配NS200车型的原有安装位，两端固定夹的开档尺寸、销轴孔直径与原车安装点位完全匹配，装车后悬架的自由长度、最大压缩行程均与原车空间预留值契合，不会出现轮胎蹭车架、行程不足导致减震失效的问题。固定夹与弹簧座之间采用刚性连接结构，可承受骑行过程中加速、制动时产生的纵向附加力，铰接孔位可预留润滑脂加注空间，长期使用时可定期加注润滑脂降低销轴磨损，延长部件使用寿命。

　　实际骑行过程中，该悬架的工作逻辑清晰：当车轮受到路面冲击向上位移时，弹簧被压缩吸收冲击能量，同时两端铰接结构允许悬架随摇臂摆动角度小幅转动，避免结构出现硬干涉；当冲击能量被弹簧消解后，弹簧回弹带动车轮回到初始位置，整个过程中固定夹始终保持与连接点位的可靠贴合，不会出现松旷、异响的问题。针对NS200车型的使用场景，该悬架的弹簧刚度经过针对性调校，既不会因为刚度过低导致骑行时泄力明显，也不会因为刚度过高失去滤震效果，兼顾城市通勤的踩踏效率与非铺装路面的骑行舒适性。

　　建模过程中，各部件的配合公差按照通用机械零部件的装配要求设定，弹簧两端的磨平圈数、固定夹的厚度、铰接孔的倒角尺寸都完全参照实际加工工艺设置，固定夹的边角处做了圆角过渡处理，既避免安装时划伤操作人员，也能减少应力集中提升部件结构强度。整个悬架的所有部件均采用常见的金属加工工艺即可生产，弹簧采用冷卷弹簧工艺制作，固定夹与弹簧座采用冲压或铣削加工即可成型，无需特殊定制工艺，量产成本可控，替换维修时也可直接匹配标准销轴配件，无需定制专用连接件。
