3.2英寸分辨率480x320TFT液晶显示模组

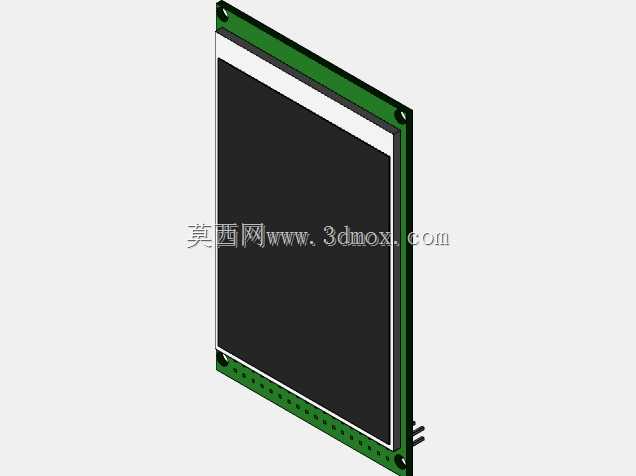

　　在嵌入式开发、小型工控终端、手持检测设备的设计过程中，显示单元的选型与结构适配往往是整机结构设计里需要优先敲定的环节，这款3.2英寸的TFT液晶显示模组，就是针对小尺寸人机交互场景做的结构建模还原，能直接给结构工程师做安装位校核、壳体干涉检查提供精准的三维参照。从实际应用场景来看，这类尺寸的显示屏覆盖的领域非常广，小型便携式检测仪器的参数显示界面、桌面级小型工控设备的状态反馈面板、家用小型智能硬件的交互窗口、学生电子设计竞赛里的终端显示装置，甚至部分老旧手持POS机、工业手持扫码终端的替换屏选型，都会用到这个规格的TFT屏，它的分辨率为480x320，在3.2英寸的显示尺寸下像素密度足够支撑常规的字符、图标、简易曲线的显示需求，

　　不会出现明显的颗粒感影响信息读取，同时又不会因为分辨率过高拉高主控的驱动成本与显存占用，平衡了显示效果与硬件成本。做这个三维模型的时候，首先还原的是屏体本身的层叠结构，最外层是显示黑区的有效显示面，四周做了0.8mm宽度的非显示黑边预留，这部分是液晶面板的封边与走线区域，结构设计时不能被壳体结构遮挡，也不能在这个区域施加过大的压合应力，不然很容易造成液晶漏液、排线接触不良的问题。屏体的PCB载板采用绿色阻焊层的常规工艺建模，板厚1.6mm，和市面上绝大多数通用TFT屏的载板厚度一致，载板四周预留了四个直径3mm的安装固定孔，孔位距离板边的距离统一为3mm，安装时可以用M2.5的铜柱或者螺丝直接固定在设备内部的安装支柱上，

　　不需要额外做转接板，能减少整机的零件数量与装配工序。载板的下侧伸出了双排插针的接线端，插针的长度为8mm，间距2.54mm，是标准的通用插针规格，建模时特意还原了插针的突出长度与排布位置，方便工程师在做壳体走线槽、主控板位置排布的时候，提前预留好插针的插拔空间与排线弯折半径，避免装配时出现插针顶到壳体、排线弯折角度过大导致线芯断裂的问题。从安装边界来看，整个模组的总厚度为8.2mm，其中液晶面板本身的厚度是2.8mm，载板加背面元件的厚度是5.4mm，结构设计时如果要做屏的正面贴合，需要在壳体的视窗位置预留0.3mm的双面胶粘贴台阶，台阶的内框尺寸要比有效显示区大1mm，外框尺寸比载板的外形尺寸小1.2mm，

　　既能保证胶层完全贴合不溢胶到显示区域，又能把载板的边缘压住，避免设备受冲击时屏体发生移位。另外建模时也还原了屏体背面的驱动芯片凸起位置，那个区域的元件最高突出载板表面2.2mm，在排布屏后方的主控板、电池或者其他结构件的时候，必须和这个凸起区域预留至少1mm的安全间隙，防止装配时压坏驱动芯片造成屏幕报废。从功能特性的结构适配角度来说，这个规格的屏幕属于通用型显示配件，市面上绝大多数单片机、嵌入式主控都能提供对应的驱动支持，结构建模的时候没有做定制化的结构修改，完全按照通用市售模组的实际尺寸做1:1还原，不管是做新设备的开发设计，还是做旧设备的屏幕替换改装，都能直接用这个模型做结构匹配，不需要反复测量实物尺寸。很多刚入行的结构工程师做小设备设计的时候，经常会忽略屏幕非显示区的压合限制、背面元件的凸起高度、插针的插拔空间这些细节，要么是装配时屏幕被压坏，要么是插针没法正常接线，有了精准的三维模型，在设计阶段就能把这些干涉问题全部排查掉，减少打样后的修改次数，缩短整个项目的开发周期。另外这个模型也能用来做装配工艺的模拟，比如屏幕安装时的螺丝锁付顺序、排线的弯折路径、视窗保护膜的贴合定位，都可以在三维环境里提前做模拟验证，确认整个装配流程没有结构阻碍，不会出现零件装不进去、装配顺序冲突的问题。
