可打印七段数码显示单元结构设计

　　做嵌入式设备面板、小型工控终端的结构设计时，七段显示单元是绕不开的基础部件，这次做的可打印掩模结构，完全是冲着小批量打样、非标设备快速适配的需求去的。平时做设备面板，很多时候不需要高亮的商用数码管，比如简易计数器、工位状态提示牌、小型温控单元的数值显示，用这种带遮光掩模的结构配合贴片LED，既能控制成本，还能根据设备面板的尺寸灵活调整显示区域的大小，不用受标准数码管封装尺寸的限制。

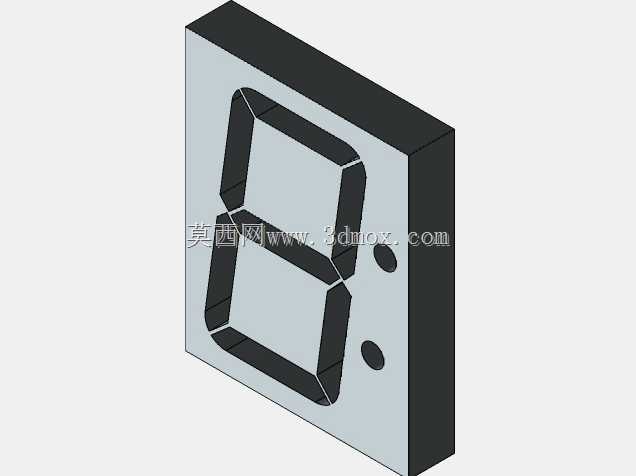

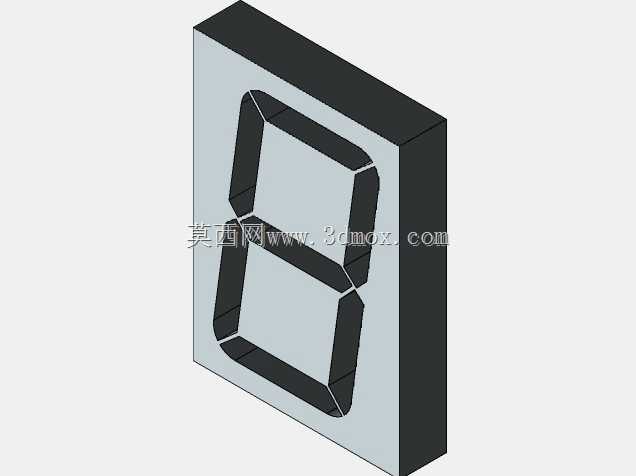

　　从结构本身来说，这个七段显示的掩模采用等厚的矩形基体设计，每一段显示笔画的边缘都做了斜度遮光处理，避免相邻段的LED光线串扰，这是实际做样机踩过坑才调整的细节——最早做直壁的笔画槽，相邻段点亮的时候边缘会有漏光，数字显示发虚，尤其是显示数字1和7的时候，边缘光晕会让辨识度下降不少，这次把每段笔画的内侧壁做了3度的内倾，同时槽深控制在基体厚度的三分之二，既保证光线能均匀从笔画区域透出，又能挡住侧向的散射光，哪怕是在车间有环境光的场景下，数字显示的对比度也足够。

　　安装边界这块，基体的背面预留了0.2mm深度的沉台，刚好能贴合0.8mm厚的PCB板，七个段的LED灯位对应每段笔画的中心位置，沉台四周做了两个定位柱，直径1.5mm，和PCB上的定位孔间隙配合，装配的时候不用反复对位，直接扣上去就能保证每颗LED都在对应笔画的正中心，不会出现偏光导致的某段亮度过暗的问题。整体外形是规整的矩形，长宽比按照标准单位数码管的比例做的适配，高度方向预留了1mm的法兰边，用来和设备面板做粘接或者卡扣固定，法兰边的厚度比基体薄0.3mm，装配之后能和面板表面齐平，不会突出面板影响整体外观，也不会积灰。

　　实际应用场景里，这种结构不光能做单个数字显示，多个单元并排拼接就能做多位数的计数、数值显示，比如生产线的产量计数牌、设备的运行时长显示、小型温湿度显示终端，甚至是DIY的电子时钟都能用。和标准封装的数码管比，这种可打印的掩模结构最大的优势就是灵活，要是设备面板的安装空间异形，或者需要特殊的显示段尺寸，不用开模，直接调整三维模型的尺寸参数就能快速打样验证，小批量做设备样机的时候，能省掉不少等标准件选型、开模的时间。

　　设计的时候特意把笔画的宽度做了统一，每段笔画的宽度是整体字高的六分之一，段与段之间的间隙控制在笔画宽度的一半，这个比例是反复验证过的，不管是远距离看工位的状态显示，还是近距离操作设备看数值，都不会因为笔画太粗显得臃肿，也不会因为笔画太细看不清数字。基体的四个角做了R0.5的圆角处理，一是避免3D打印的时候尖角处翘边，二是装配的时候不会刮伤面板或者操作人员的手，细节处的处理都是跟着实际加工、装配的需求来的，没有做多余的造型。

　　另外，掩模的表面做了哑光面的设计预留，打印的时候选择哑光材质，或者后期做喷砂处理，能进一步减少环境光的反射，避免强光下显示区域反光看不清数字。背面的LED容纳槽深度刚好能贴住3528封装的贴片LED，不需要额外的导光件，光线直接透过半透明的掩模笔画区域，要是需要更高的亮度，也可以在槽里加薄的导光膜，结构上预留了足够的调整空间，不用修改主体结构就能适配不同亮度需求的场景。

　　很多时候做非标设备，标准件的尺寸总是差那么一点，要么是安装孔位对不上，要么是显示区域大小不符合面板的布局，这种参数化的七段显示掩模结构，把字高、笔画宽度、安装柱位置都做成了可调整的参数，结构工程师拿到模型之后，只需要根据自己的面板布局改几个尺寸，就能导出适合自己项目的结构，不用从头开始画每一段的笔画、算遮光角度，能省不少重复建模的时间。而且整个结构没有复杂的曲面，不管是FDM3D打印还是光固化打印都能做，小批量做样机的时候加工成本很低，验证完结构要是需要批量生产，也能直接用这个模型开简易注塑模，结构的拔模角度、壁厚都已经按照注塑的要求做了预留，不用再做结构优化就能直接用。
