固定翼遥控航模教练机结构设计

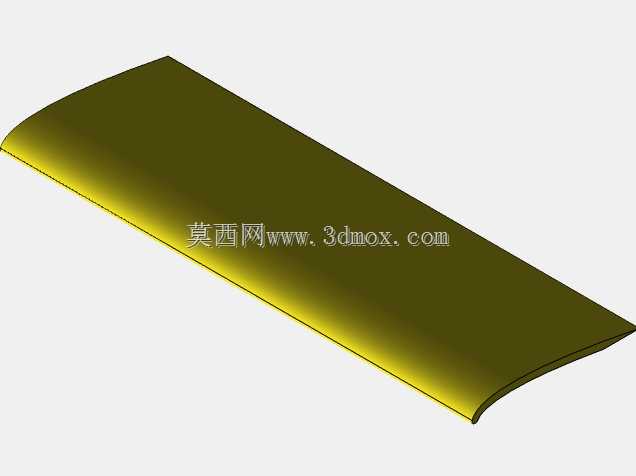

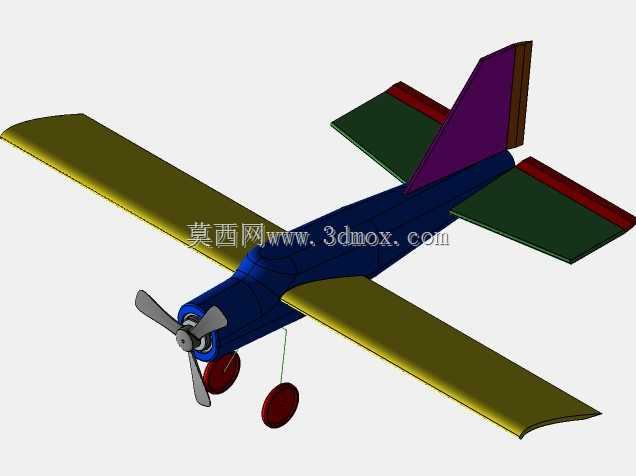

　　这款固定翼遥控航模的结构设计，核心面向航模入门飞行训练场景，针对新手操控容错率低、易发生起降擦碰、操作反馈不清晰的实际痛点做了针对性布局优化，区别于特技机型的激进气动设计，整体构型优先保障低速飞行稳定性与操控宽容度。从气动布局来看，采用上单翼常规布局设计，机翼安装位置高于机身重心轴线，飞行过程中天然具备自稳恢复力矩，当新手操作出现小幅度姿态偏差时，机型可在无操控输入的情况下自行回正平飞状态，大幅降低入门阶段的炸机概率。机翼采用平直翼型设计，翼型厚度选择兼顾低速升力系数与结构刚度，低速飞行时升阻比表现优异，起降滑跑距离更短，适合在操场、郊外开阔平地等非专业航模场地起降，不需要专用跑道即可完成起降操作，适配入门爱好者的日常飞行场景需求。

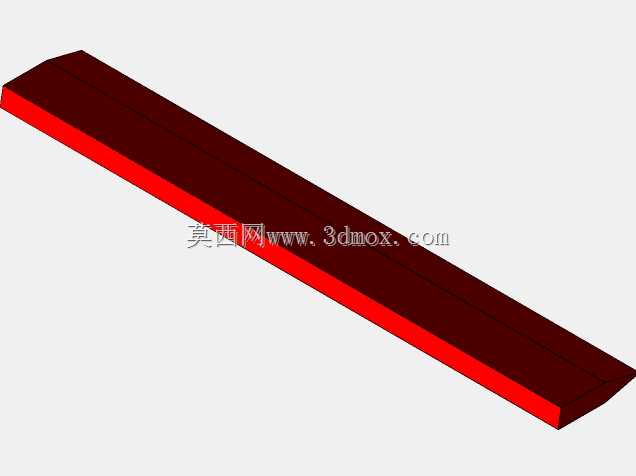

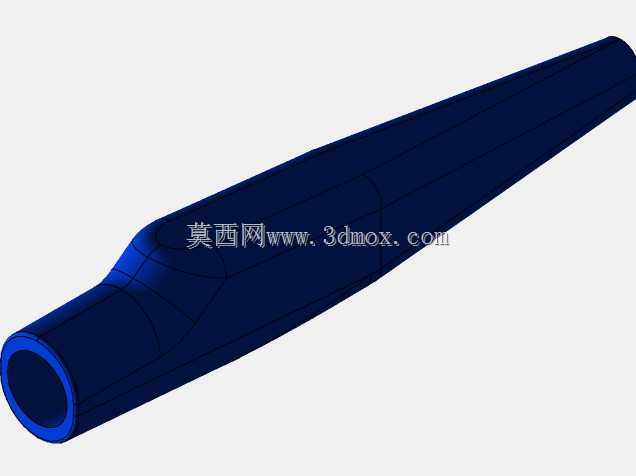

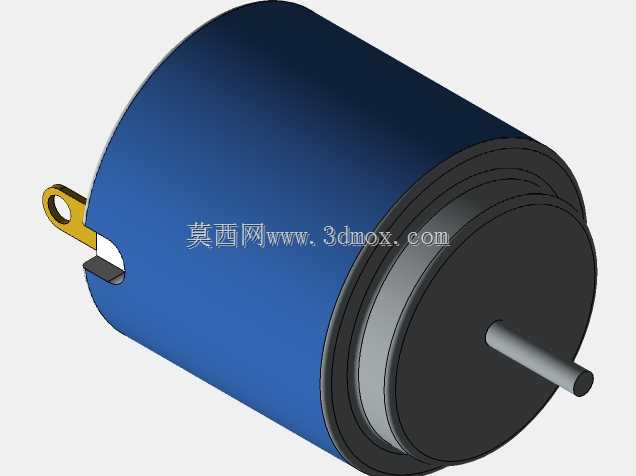

　　机身结构采用分段式设计思路，前段为动力舱与设备安装舱，预留了动力电机、电调、接收机、动力电池的安装空间，安装边界做了通用化适配，可兼容市面上主流的22系列外转子无刷电机、20-30A电调以及3S 1300-1500mAh锂聚合物电池，设备安装位预留了走线槽与固定孔位，组装时不需要额外打孔修改结构，降低新手组装难度。机身中段为机翼对接安装位，采用插销式快拆结构，机翼与机身对接处设置了定位止口，安装时可快速对准固定位置，日常收纳时机翼可快速拆卸，减少收纳占用空间，方便外出携带。机身后段为尾翼安装座，平尾与垂尾采用快装卡扣结构，舵面铰接处预留了舵机连杆的安装行程，舵面偏转角度经过适配调校，副翼、升降舵、方向舵的舵量范围匹配入门训练需求，

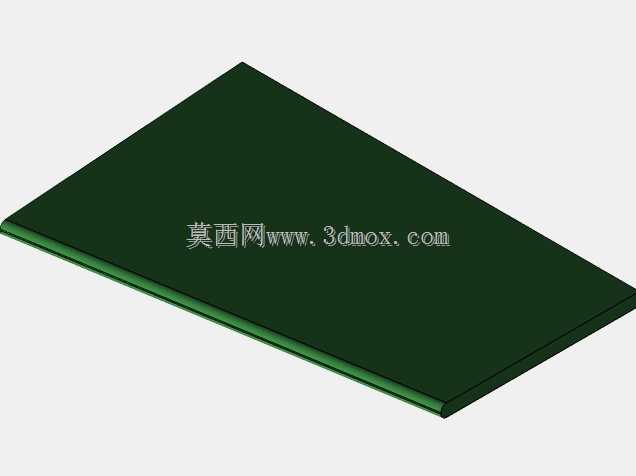

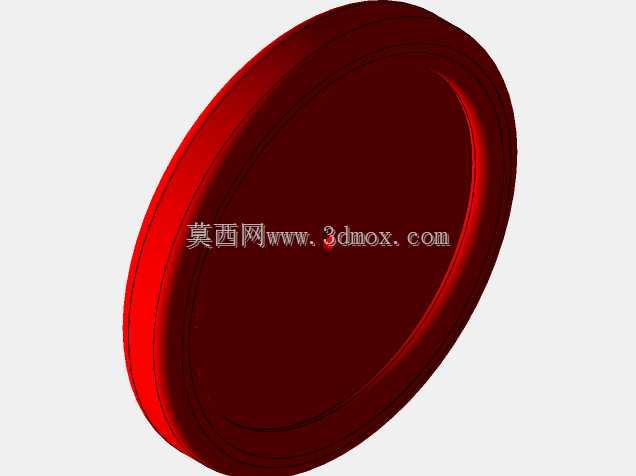

　　大舵量设置下可完成基础的转弯、升降、俯仰操作，小舵量档位可保障平飞稳定性，避免新手操作时舵量过大导致姿态失控。尾翼部分采用常规尾翼布局，垂尾设置在机身尾部上端，方向舵舵面面积经过优化，低速飞行时方向操控响应线性，不会出现舵效突增的情况；平尾安装在垂尾根部两侧，升降舵舵面的力矩配平经过测算，平飞状态下仅需要极小的舵量补偿即可维持飞行姿态，减少新手操控时的注意力分配压力。起落架采用后三点式布局，前起落架设置在机头下方，搭配橡胶减震轮，可吸收起降时的地面冲击，后起落架为尾撑式滑橇或小轮结构，起降时可避免尾部螺旋桨触地，同时地面滑行时方向稳定性更好，新手练习地面滑跑时不容易出现侧翻情况。动力系统采用前置拉力布局，螺旋桨配备整流罩，不仅可降低飞行阻力，还可在发生轻微擦碰时保护螺旋桨桨尖，减少碰撞后的损坏概率。整机结构的受力节点做了加强设计，机翼与机身对接处、起落架安装位、尾翼固定座等易受冲击的位置，都做了局部加厚与筋位加强，发生轻微擦碰时不会出现结构断裂的情况，日常训练飞行的耐用性更强。从安装边界来看，整机翼展控制在1.2米左右，机身长度控制在0.9米上下，整体尺寸兼顾飞行稳定性与便携性，组装完成后可放入常规家用轿车后备箱，不需要特殊运输工具。机翼的安装角设置为2度左右，平尾安装角做了配平优化，巡航飞行时整机阻力更小，动力利用效率更高，单块电池的续航时间可满足10-15分钟的日常训练需求，足够新手完成基础起降、直线飞行、转弯等科目的练习。

　　舵机安装位采用标准9g舵机的通用安装尺寸，替换维修时可直接采购通用配件，不需要定制特殊规格零件，后期维护成本更低。机身侧面预留了电池舱检修口，更换电池时不需要拆解机身结构，仅需打开舱盖即可快速更换电池，外场飞行时的补给效率更高。整机的重心设计在机翼弦长的三分之一位置，属于固定翼航模的常规重心区间，组装时仅需要按照安装位放置设备即可自然达到合理重心范围，不需要新手额外调配重块调整重心，降低组装调试的门槛。针对入门训练中常见的降落重着陆情况，机身底部的起落架安装区域做了抗冲击结构设计，可承受1米左右高度的坠落冲击，不会出现起落架脱落、机身开裂的问题。机翼的翼尖做了切角处理，不仅可减少翼尖涡流带来的诱导阻力，还可在发生翼尖擦地时减少冲击力传导，避免机翼整体断裂。整体设计没有追求复杂的特技飞行性能，所有结构与气动设计都围绕入门飞行训练的实际需求展开，从组装难度、操控容错率、耐用性、维护成本等多个维度做了平衡，适合航模入门爱好者作为首架练习机型使用，也可作为航模教学活动中的基础训练器材，满足日常飞行训练的各类实际使用需求。
