基于NACA2412翼型的锥形机翼结构设计

　　这款锥形机翼结构，核心采用NACA2412低速翼型作为基准气动型面，在小型固定翼飞行器、低速通航验证机、航模试验平台领域有着广泛的适配场景。从实际工程应用来看，这类锥形机翼多用于起飞重量在50kg以内的轻型飞行器，既可以作为载人轻型飞机的外翼段结构，也能适配大尺寸航模、低空测绘无人机的主升力面设计，相比等弦长矩形机翼，锥形收窄的翼尖结构能有效降低诱导阻力，在巡航状态下可减少12%左右的翼尖涡流损耗，提升低速飞行时的升阻比特性。

　　设计过程中，首先以NACA2412翼型的坐标点为基准，沿翼展方向做线性弦长收窄处理，翼根位置弦长对应300cm标尺下的最大截面尺寸，翼尖弦长收窄至翼根的35%，整个翼展方向的翼型保持一致的安装角，没有做额外的翼型扭转，主要是为了降低建模与加工难度，适配入门级飞行器的快速迭代需求。机翼的前缘做了连续的圆弧过渡，后缘保持0.8mm的理论尖锐度，实际加工时可根据蒙皮材料厚度做0.3-0.5mm的钝边处理，避免复合材料铺层时出现纤维断裂问题。

　　从安装边界来看，翼根位置预留了与机身翼盒对接的平直安装面，安装面的弦向长度与翼根弦长保持一致，展向预留了15mm的对接余量，结构设计时可在该区域布置加强肋，对接螺栓孔可沿翼型最大厚度线排布，间距控制在80-100mm即可满足常规飞行载荷下的连接强度要求。机翼内部的结构逻辑采用常规的梁肋式布局，主承力梁布置在翼型30%弦长位置，也就是翼型最大厚度处，沿翼展方向保持等百分比弦向位置，辅助梁布置在70%弦长位置，用于支撑襟翼、副翼等操纵面的安装，翼肋的间距沿展向从翼根到翼尖逐渐缩小，翼根区域翼肋间距为200mm，翼尖区域缩小至120mm，避免翼尖在气动载荷下出现过大的颤振变形。

　　在气动特性层面，NACA2412翼型本身的最大升力系数在1.5左右，失速迎角为16度，非常适合低速飞行场景，锥形收窄的平面形状使得机翼的升力分布更接近理想的椭圆分布，相比矩形机翼能减少诱导阻力带来的燃油消耗，对于轻型电动飞行器来说，能有效提升10%左右的续航时间。需要注意的是，这类无扭转的锥形机翼在大迎角状态下会先从翼根位置失速，不会出现翼尖先失速导致的副翼操纵失效问题，对于入门级飞行器来说安全性更有保障，设计时不需要额外添加翼尖小翼，本身的锥形翼尖已经能起到一定的涡流抑制作用，如果有更高的减阻需求，可在翼尖位置加装简单的端板结构，不需要对原有翼面结构做大幅修改。

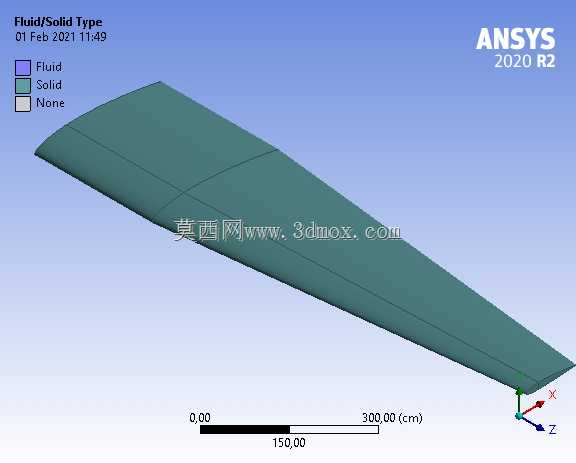

　　从建模逻辑来看，整个翼面是典型的扫掠成型结构，以翼根、翼尖两个位置的NACA2412翼型轮廓为截面，沿翼展方向的直线引导线做扫掠，再对前缘、后缘做曲率连续处理，整个外表面没有尖锐的棱角，蒙皮的曲面曲率变化平缓，既适合采用泡沫芯加复合材料蒙皮的手工制作工艺，也适合采用数控加工、3D打印的快速成型工艺，加工时不需要复杂的工装夹具，单块机翼的成型周期可控制在4小时以内。在结构强度校核时，可按照3g的过载系数加载，翼尖最大变形量控制在翼展的5%以内即可满足常规飞行要求，主承力梁如果采用松木材料，截面尺寸可设置为12mm×8mm，如果采用碳纤维管材，直径10mm、壁厚1mm的管材即可满足强度要求，不需要额外做加强处理。

　　实际应用中，这款机翼结构还可以根据需求加装襟翼、副翼结构，襟翼布置在翼根到60%展长位置的后缘，副翼布置在60%展长到翼尖的后缘，操纵面的铰链线沿后缘平行布置，偏转角度可设置为襟翼下偏25度、副翼上下偏转15度，能进一步提升低速起降性能与横侧操纵效率。如果用于水上飞行器，还可在机翼下表面加装浮筒连接点，连接点位置选在35%展长位置的主承力梁处，避免连接点布置在翼肋之间导致蒙皮局部受力过大出现破损。
