扎啤机出酒控制阀结构设计

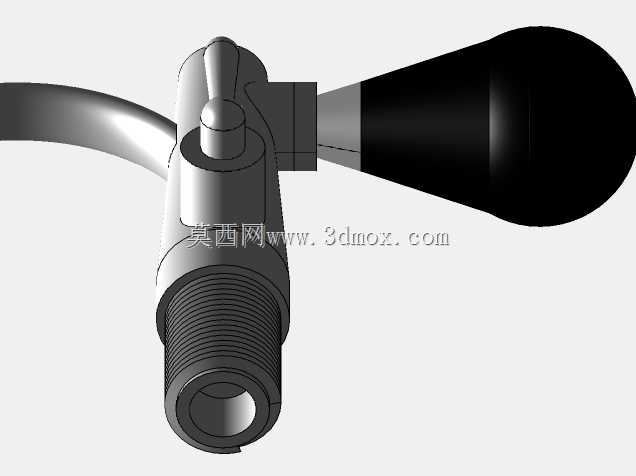

　　这款出酒控制阀主要应用于商用扎啤售卖场景，覆盖酒吧、精酿啤酒屋、餐饮门店的散装啤酒打酒工位，也可适配家用自酿啤酒的储酒罐出酒端，作为啤酒从储酒容器到饮用容器的核心通断控制部件，直接影响出酒的流畅度、泡沫量控制以及日常使用的操作手感。从功能特性来看，该部件集成了流体通断控制、出酒流速调节、泡沫生成适配的多重作用，阀体前端的外螺纹结构用于和酒桶出酒口或者扎啤机管路接头硬连接，保证带压输送啤酒时的密封可靠性，侧方连接的橡胶气囊结构用于在出酒过程中引入适量空气，辅助形成绵密的啤酒泡沫，还原现打扎啤的口感。设计过程中首先考虑的是食品接触场景的合规性，所有和酒体接触的流道内壁都做了圆弧过渡处理，没有直角死角，避免残留酒液滋生杂菌，

　　日常拆洗时可以直接贯通冲洗，不需要额外的复杂工具拆解内部构件。操作端的拨杆式开关设置在阀体上部，拨动手感做了阻尼优化，开启角度和出酒流速呈线性对应关系，操作人员可以根据接酒容器的大小、想要的泡沫厚度灵活控制开度，不会出现开度突变导致啤酒喷涌溢出的情况。从安装边界来看，阀体主体的外螺纹采用通用的酒水行业标准管螺纹规格，不需要额外定制转接头就可以适配市面上绝大多数主流扎啤桶、板式酒墙的出酒接口，阀体整体轴向长度控制在常规酒头安装的预留空间范围内，侧方的气囊组件突出尺寸经过优化，不会和相邻的酒头、接酒托盘产生安装干涉，安装时只需要在螺纹处缠绕食品级密封生料带，拧紧到密封面贴合即可，不需要额外的焊接或者粘接工序。流道设计上做了等径过渡处理，

　　从进酒端到出酒嘴的通径没有突变，减少啤酒在流动过程中的湍流，降低不必要的泡沫析出，出酒嘴的收口角度经过反复验证，让酒液流出时呈平缓的层流状态，沿着杯壁下流时可以最大程度减少泡沫产生，配合侧方气囊的进气调节，就能实现满杯酒半杯沫的理想打酒效果。阀体的开关密封件采用耐啤酒腐蚀的弹性材质，长期接触带碳酸的酒液也不会出现硬化、溶胀的问题，保证开关闭合时的零泄漏，避免不用的时候出现滴酒、漏酒的情况，减少酒液浪费和吧台清洁工作量。整体结构没有采用复杂的多零件拼接设计，核心构件只有阀体主体、开关拨杆、密封组件、气囊接头、出酒嘴几个部分，故障点少，日常维护只需要定期更换密封件就可以长期使用，不需要整体更换阀体，降低商用场景的后期运维成本。

　　在建模过程中，所有配合面的公差都按照五金件的通用加工精度设置，螺纹参数符合管螺纹的国标要求，密封槽的尺寸和密封件的线径做了匹配设计，保证压缩量在合理区间，既不会因为压缩量过大导致开关操作卡滞，也不会因为压缩量不足出现渗漏。气囊和阀体的连接采用卡箍式硬连接，插拔方便，同时可以承受扎啤输送的常规工作压力，不会出现连接位置脱开漏液的问题。出酒嘴的端面做了圆滑倒角处理，不会因为锐边划伤操作人员或者接酒的杯子，细节处适配餐饮场景的高频使用需求。
