12V齿轮直流电机L型固定安装支架

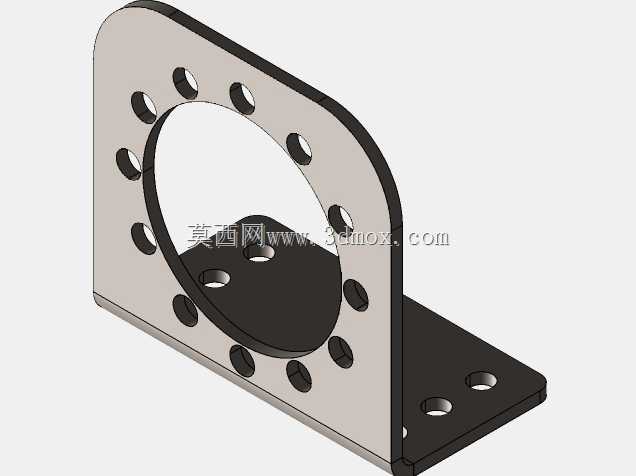

　　在小型传动设备、桌面级自动化模组、教学实验装置以及小型智能移动载具的搭建过程中，12V齿轮直流电机的固定可靠性直接决定整套传动链路的运行稳定性，这类电机输出转速适配多数低速大扭矩传动场景，但自身圆柱型壳体缺乏标准化安装接口，若采用抱箍类固定方式，长期运行受振动影响易出现同轴度偏移，轻则导致齿轮啮合间隙异常产生噪音，重则出现传动卡滞、电机轴承受径向附加载荷缩短使用寿命的问题，这款L型结构的电机固定夹正是针对这类安装痛点设计的专用固定部件。从结构布局来看，该支架采用直角折弯的L型构型，竖直安装面为适配电机前端盖的法兰式结构，中心开设大尺寸通孔用于避让电机输出轴及前端盖凸台，通孔周围环形均布多组安装孔，

　　孔位完全匹配琼森12V齿轮直流电机前端盖的原厂安装螺孔位置，安装时无需额外加工转接板，可直接通过螺栓将电机与支架竖直面锁附固定，保证电机轴与安装面的垂直公差控制在合理范围内，避免轴系偏载。水平安装面为平板式结构，开设多组规则排列的安装通孔，可通过螺栓将整个支架连带电机固定在设备底板、型材框架或者其他安装基准面上，水平与竖直面的折弯处做了圆角过渡处理，避免直角应力集中，同时提升支架整体的抗扭刚度，即使电机满负载输出产生反扭矩，支架也不会出现形变导致安装位置偏移。设计过程中充分考虑了安装边界的兼容性，竖直面的环形孔位除了适配对应型号的齿轮直流电机外，不同角度的孔位也预留了一定的调整余量，可适配小范围尺寸差异的同规格电机安装，

　　水平安装面的孔位采用长圆孔与圆孔组合的排布方式，安装时可在小范围内调整电机的轴向位置，方便调整与传动齿轮、同步带轮的啮合张紧度，无需反复拆装螺栓即可完成传动间隙的微调。从实际应用场景来看，这类支架广泛用于小型传送带模组的动力端固定，可将电机稳定安装在型材机架侧端，输出轴直接连接主动辊筒或者同步带轮；在智能小车、移动机器人的底盘搭建中，该支架可将驱动电机固定在底盘侧板上，保证驱动轮与电机轴的同轴度，避免行驶过程中轮子偏摆；在桌面级3D打印机、小型雕刻机的送料机构、传动模组中，这类L型支架也可用于固定送料驱动电机、Z轴升降驱动电机，依托支架的刚性结构抵消电机运行时的振动，提升设备运行精度。材质选择上该类支架通常采用冷轧钢板冲压折弯成型，

　　表面做发黑或者喷塑处理，兼顾结构强度与防锈能力，厚度选取充分考虑电机满负载时的反扭矩需求，不会出现支架振颤的问题，安装孔的孔位公差按照IT12级精度控制，既保证螺栓可顺利穿入，又不会因孔位间隙过大导致安装位置偏移。不同于通用型的可调电机支架，这款专用支架的孔位完全匹配对应型号电机的安装尺寸，安装时无需测量定位，直接锁附即可保证电机轴的位置精度，大幅降低装配调试的时间成本，同时一体化折弯的结构比分体组装式支架的刚性更强，更适合振动较大、负载波动明显的应用场景。在进行三维建模时，该支架的建模逻辑遵循钣金件设计规范，先绘制平板状态下的外形轮廓与孔位，再通过折弯特征生成L型结构，折弯处的内R角匹配板材厚度对应的折弯半径，保证加工时的工艺可行性，所有安装孔均做沉头或者倒角处理，避免螺栓锁附时出现毛刺顶起、贴合不严的问题，竖直面与水平面的垂直度公差在建模时就做了约束，保证加工成型后两个面的形位公差满足安装要求。
