牛头犬挤出机E3D V6热端适配安装座

　　桌面级FDM 3D打印设备的挤出端热端固定结构，一直是影响送料稳定性、打印精度的核心功能部件，这款适配牛头犬挤出机与E3D V6热端的安装连接座，正是针对现有快换结构定位偏差、热端晃动、不同规格热端兼容性差的实际痛点完成的结构设计。在日常的3D打印作业场景里，不少改装玩家和小型设备厂商都会遇到原装挤出机固定座仅适配单一规格热端的问题，当需要更换不同喉管长度、不同散热块尺寸的J头类热端时，往往需要额外打磨固定座、增加垫片调整位置，不仅装配效率低，还容易出现热端轴线与送料齿轮轴线不同心的问题，轻则导致送料打滑、耗材挤出不畅，打印件出现层纹错动、缺料断丝，重则会因为热端安装倾斜，造成喷嘴与打印平台平行度超差，首层附着失败，

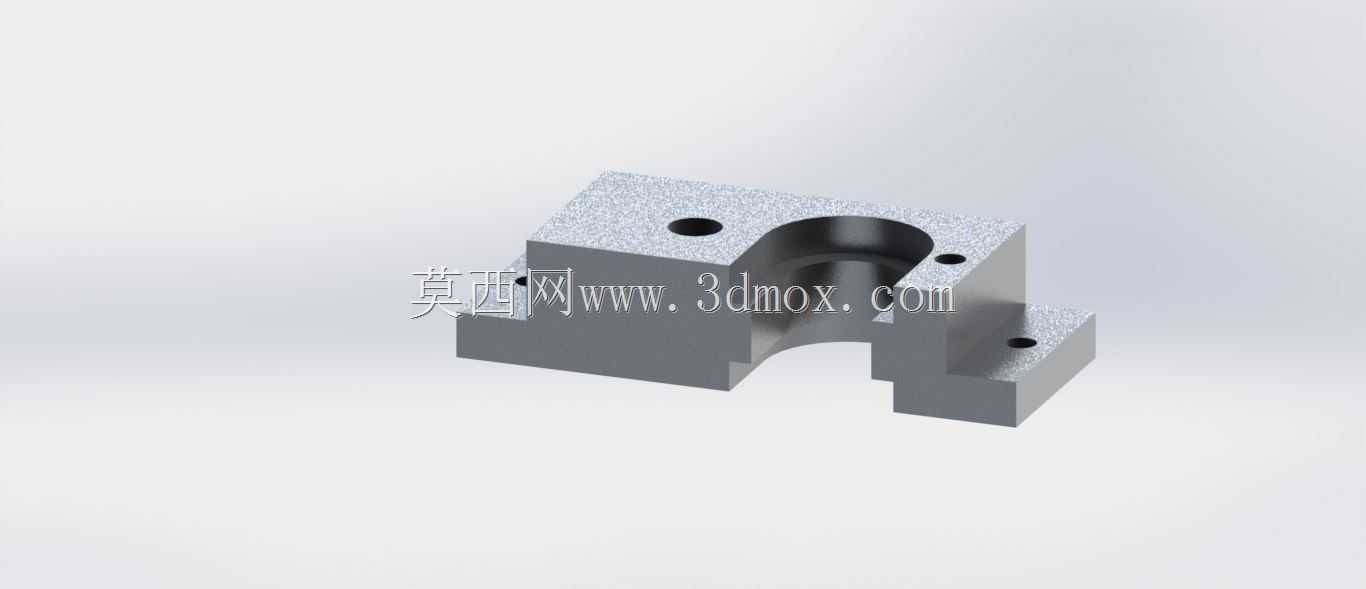

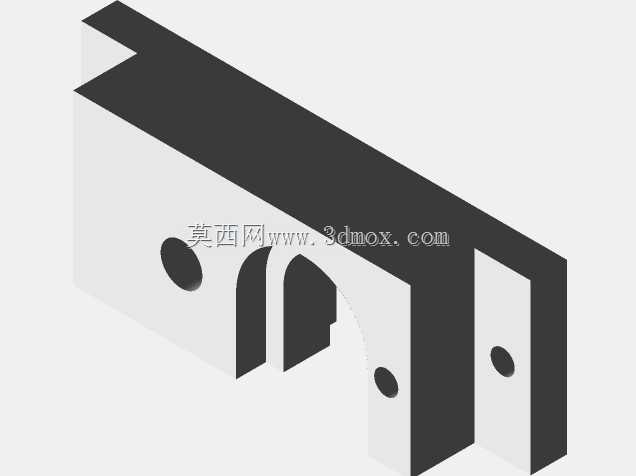

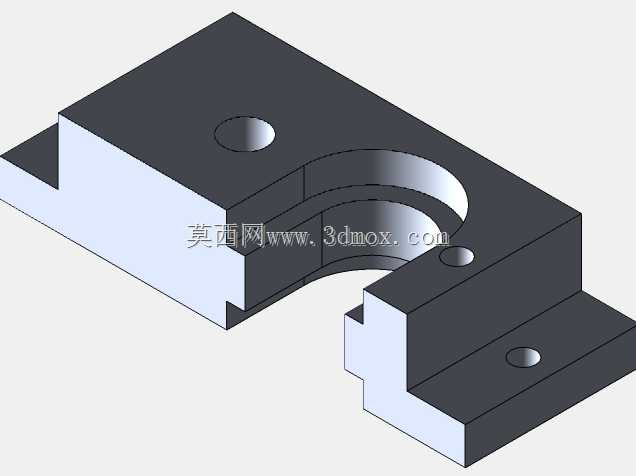

　　甚至刮蹭打印平台造成设备损坏。这款安装座在设计之初就充分考虑了现场改装的实际需求，整体采用方块式的一体化铣削结构，没有多余的拼接部件，从根源上避免了多零件装配带来的累积误差。主体安装基面做了0.02mm的平面度公差控制，和牛头犬挤出机的送料主体贴合时，能够保证安装面完全接触，不会出现局部间隙导致的固定松动。中间的热端安装孔采用了阶梯式的孔径设计，上部大孔径适配E3D V6热端的散热块定位圆柱，下部小孔径避让喉管与加热块结构，孔位的同轴度控制在0.015mm以内，能够保证热端装入后，送料通道与挤出机的送料齿轮出料口完全对中，耗材从送料齿轮进入喉管的过程中不会出现弯折、卡滞，即便是打印柔性耗材如TPU、TPE时，也能保证送料的顺畅度，不会因为通道错位出现耗材挤入装配间隙的问题。安装座上的固定孔位完全匹配牛头犬挤出机的原有安装螺孔位置，不需要对挤出机主体做任何二次打孔、打磨加工，直接通过内六角螺丝就能完成固定，装配时只需要将热端从安装孔下方穿入，调整好喷嘴的伸出高度，锁紧侧面的顶丝就能完成热端的固定，整个装配过程不需要复杂的工装辅助，普通操作人员在十分钟内就能完成拆装更换。除了适配标准的E3D V6热端之外，安装孔的尺寸预留了0.1mm的适配余量，市面上绝大多数同规格的J型热端都能顺利装入，不需要额外修配孔位，能够满足不同用户更换不同品牌热端、不同加热功率热端的使用需求。安装座的侧面预留了加热块、热敏线的走线避让槽，线路可以沿着避让槽规整布置，

　　不会和挤出机的运动部件、散热风扇产生干涉，避免设备运行过程中线路被拉扯断裂的风险。从安装边界来看，这款安装座装入挤出机后，整体向外的伸出尺寸比原装固定座缩短了2mm，不会增加挤出端的整体重量，能够减少X轴运动过程中的惯性晃动，提升高速打印时的定位精度；安装座的下部边缘做了C2的倒角处理，既能够去除铣削加工产生的毛刺，避免装配时划伤操作人员，也能留出足够的喷嘴观察空间，方便用户在打印首层时观察喷嘴出料情况、调整平台间隙。在实际的打印测试场景中，使用这款安装座固定E3D V6热端，连续200小时打印PLA、PETG耗材，没有出现热端松动、送料打滑的问题，打印0.1mm层厚的测试件时，层纹均匀度比使用改装垫片固定的结构提升明显，

　　拐角处的积料问题也得到了有效缓解。如果用户需要将热端更换为其他长度的J头规格，只需要松开侧面的顶丝，调整热端的上下位置，重新锁紧即可，不需要更换整个安装座，大幅降低了设备改装的配件成本。结构的壁厚设计也做了充分的强度校核，最薄位置的壁厚达到3mm，即便是采用铝合金材料铣削加工，或者使用高强度工程材料如PETG、PC通过3D打印制作，都能满足长期使用的强度要求，不会因为反复拆装螺丝出现螺孔滑丝、结构开裂的问题。安装座上的两个定位销孔，能够和挤出机主体上的定位凸台完全配合，装配时不需要反复调整位置，就能保证安装精度，降低了装配时的对位难度，即便是没有机械装配经验的用户，也能快速完成准确安装，不会出现装歪、偏斜的问题。
