Geeetech I3 Pro改装E3D V6挤出头带电缆链组件

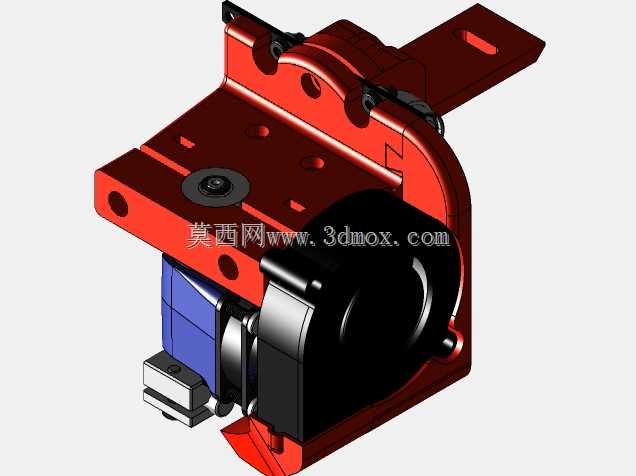

　　这套改装组件针对桌面级FDM 3D打印机的挤出端升级需求设计，核心适配Geeetech I3 Pro机型的原有车架安装位，替换原厂挤出总成后可搭载E3D V6规格热端，同时集成拖链式线缆防护结构，解决原有设备走线散乱、线缆反复弯折磨损、打印头移动过程中线缆拖拽影响定位精度的常见问题。日常桌面级3D打印作业中，挤出端是直接决定成型质量的核心模块，原厂配套的挤出结构往往存在热端散热不足、走线无约束、调平探针安装位缺失的痛点，这套改装件从实际打印工况的痛点出发，把热端固定、风扇安装、自动调平探针固定、线缆收纳几个功能做了集成化的结构设计，不需要对原有打印机的金属车架做二次打孔或者切削加工，全部安装点都复用原车的预留孔位，降低改装的加工门槛。

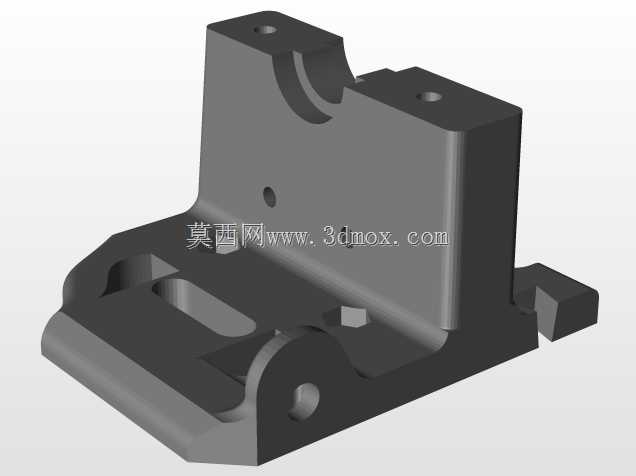

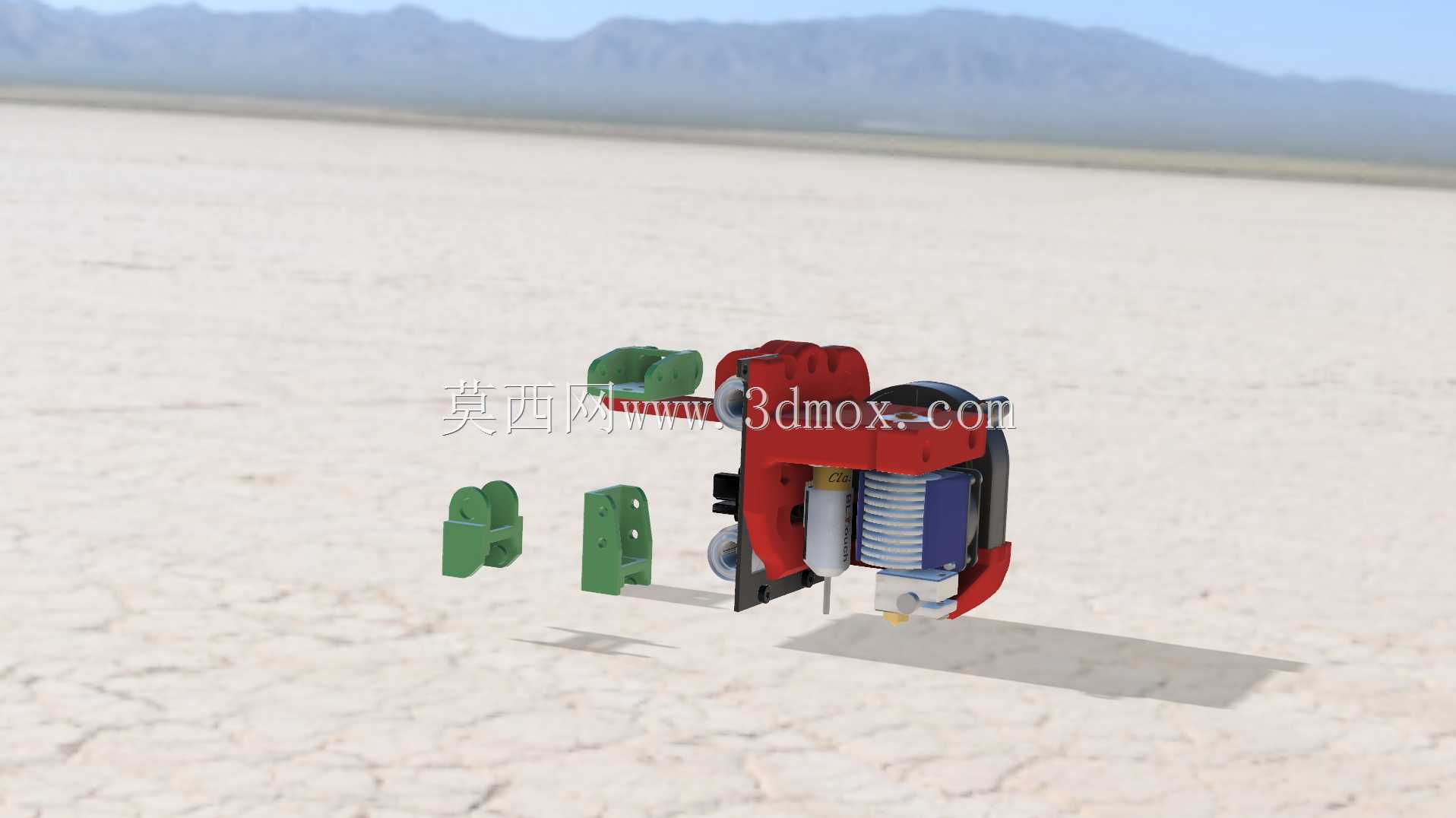

　　从结构设计逻辑来看，整套组件拆分了多个独立的安装支架，分别对应热端固定座、BLTouch探针安装位、5015规格径向风扇的固定位、电缆链的连接端，每个支架的安装孔位都做了适配公差设计，安装时不需要额外做孔位修配。固定紧固件的选型完全遵循桌面级3D打印设备的通用螺丝规格，链条固定位采用M36螺丝，A类安装位适配M310螺丝，B类安装位分别适配M312、M320螺丝，BLTouch和风扇的固定位采用M325螺丝，配套的M3六角螺母、M3方螺母都可以直接卡入支架的预留螺母槽，不需要额外做螺母防松结构，装配时直接拧入螺丝即可完成紧固，弹簧选用常规自动调平笔配套的标准弹簧，和内六角M3螺栓的配合间隙经过适配，不会出现卡滞或者弹簧偏斜的问题。探针的偏移量经过实际打印校准，设定为22.6mm，这个数值是结合E3D V6热端的喷嘴位置、BLTouch探针的触发行程反复实测得出，装配后不需要用户反复测算偏移参数，直接在固件中填入对应数值即可完成调平功能的配置。

　　安装边界方面，整套改装组件完全贴合原有车架的金属板安装平面，所有突出结构都避开了打印机X轴、Z轴的运动行程，不会出现打印头移动到极限位置时和机架、同步轮、导轨发生干涉的问题。电缆链的弯曲半径经过匹配，刚好容纳热端加热线、热敏电阻线、风扇供电线、BLTouch信号线，线缆穿入拖链后不会出现挤压过紧导致线皮破损的问题，拖链的活动端和固定端分别连接挤出头和车架横梁，随打印头X轴、Z轴移动时，拖链的弯曲动作顺畅，不会出现卡滞、拉扯线缆的情况，长期往复运动下也能避免线缆反复弯折导致的线芯断裂问题。径向风扇的安装位对准E3D V6热端的散热鳍片，吹风方向完全覆盖散热片的整个迎风面，能保证热端冷端的散热效率，避免打印过程中出现热端溢料、堵头的问题，风扇的安装位做了下沉设计，不会突出到喷嘴下方影响打印件的成型空间。BLTouch探针的安装位和喷嘴保持固定的相对位置，探针的触发高度刚好适配常规打印平台的调平行程，不会出现探针触发过晚撞坏喷嘴、或者触发过早无法检测平台高度的问题。

　　实际应用场景中，这套改装组件适合需要提升原有I3 Pro机型打印稳定性、拓展高温打印能力的用户，搭载E3D V6热端后可以支持更高的打印温度，适配更多种类的打印耗材，集成的电缆链结构让设备内部走线更规整，日常维护时拆装挤出端也不需要重新梳理走线，自动调平探针的集成让打印前的平台调平操作更便捷，不需要反复手动调整平台螺母，降低设备的操作门槛。所有支架结构都采用3D打印可制作的壁厚设计，常规PLA、PETG耗材都可以直接打印出可用的零件，不需要采用特殊的加工工艺，零件的壁厚设置在2-3mm之间，既保证安装后的结构强度，不会因为打印头高速移动出现支架共振，也不会因为壁厚过大导致打印零件耗时过长、耗材浪费。各个支架的连接位置都做了圆角过渡，避免应力集中导致零件在长期使用中出现断裂，安装孔位都做了0.2mm的公差余量，即使打印件存在轻微的尺寸误差，也可以顺利完成装配，不需要对孔位进行打磨修配。
