槽轮式间歇传动斗提机构件设计

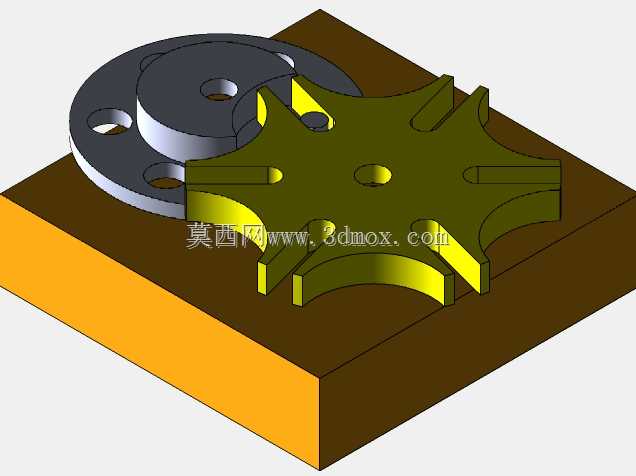

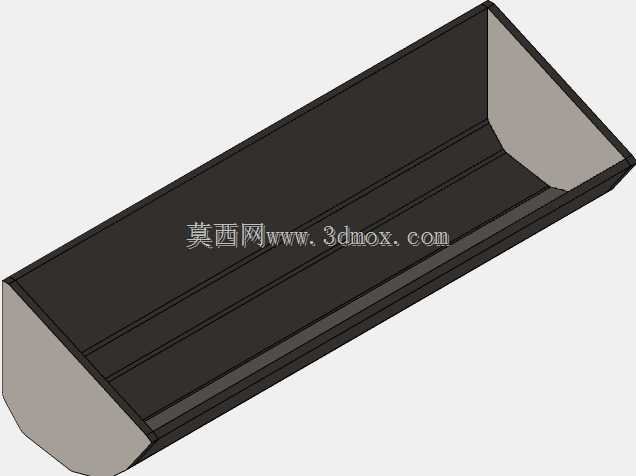

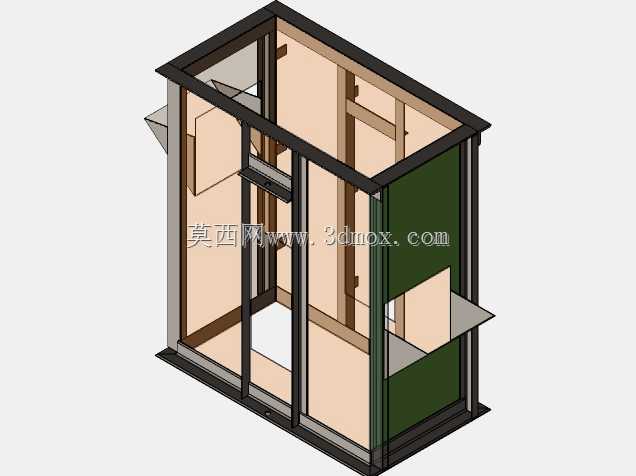

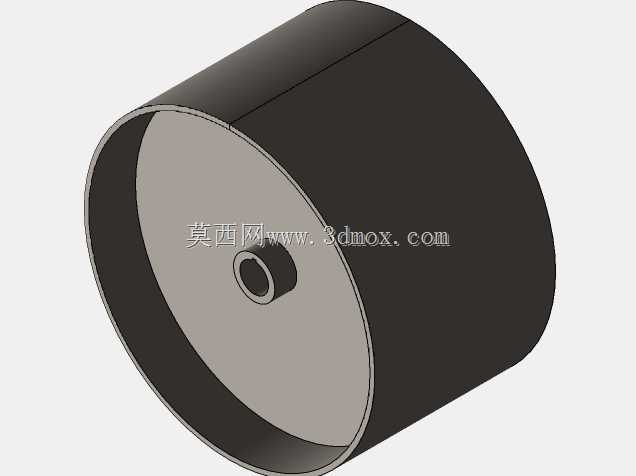

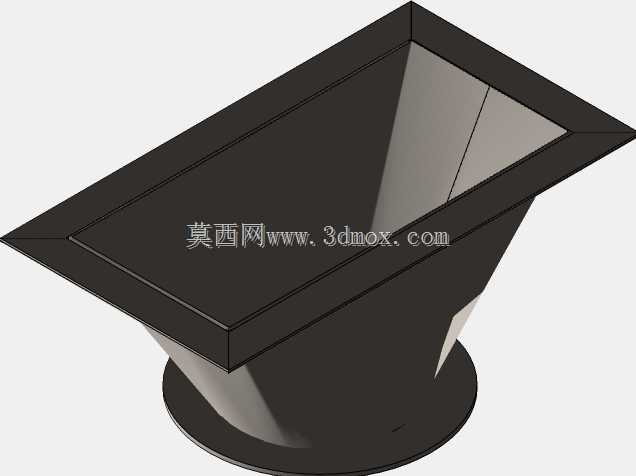

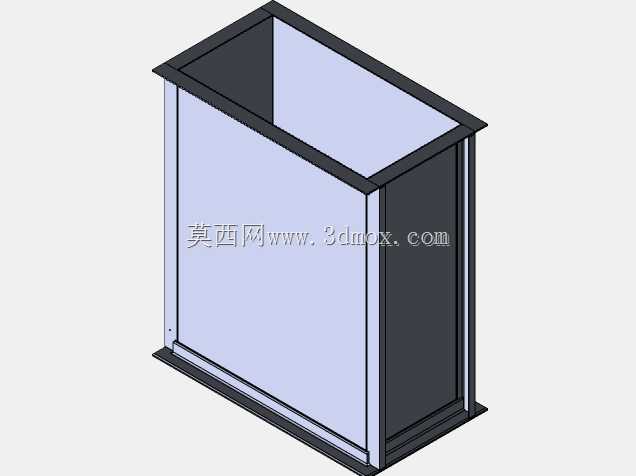

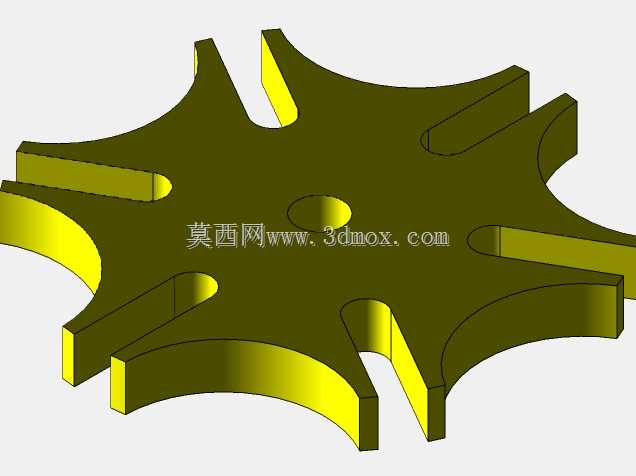

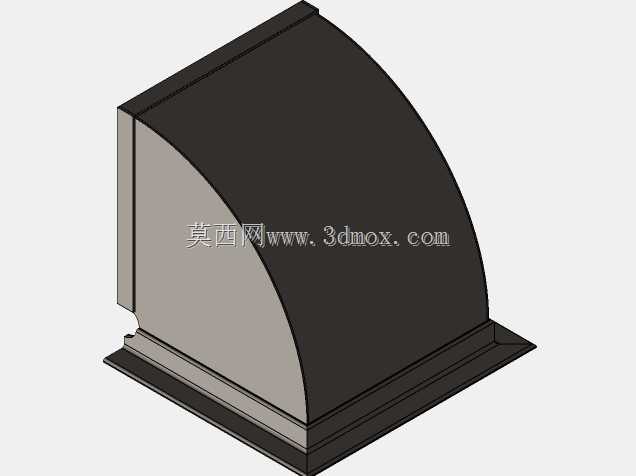

　　这套间歇传动构件主要配套斗式提升设备使用，在散料垂直输送场景中承担核心的间歇分度传动功能，常见于粮食加工、建材散料转运、小型化工颗粒料输送的产线工位，用来实现料斗的定距步进提升，避免连续传动带来的料斗卸料对位不准、物料抛洒问题。从结构组成来看，核心构件包含六槽外槽轮、主动拨盘以及安装基座三个部分，槽轮采用六等分径向槽设计，对应拨盘每旋转一周，槽轮完成60度的分度转动，刚好匹配单组料斗的提升步距，能保证每个料斗运行到卸料工位时拥有足够的静止对位时间，让物料完全卸出，不会因为连续转动导致卸料残留或者物料撒落到机壳内部。设计阶段首先要匹配的是安装边界，基座采用方形安装面设计，四个角预留的安装孔位可以直接固定在提升机的中段机架上，

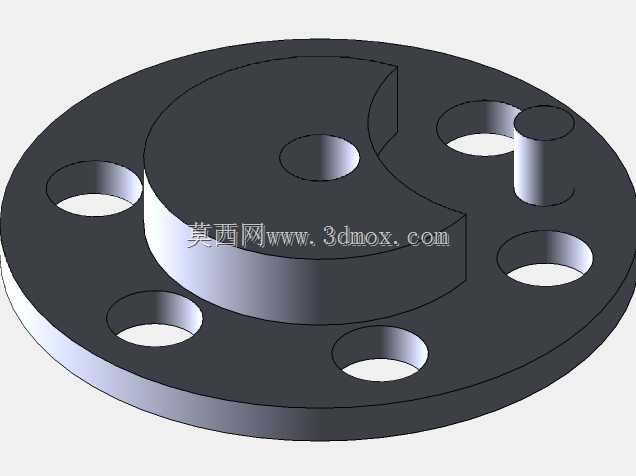

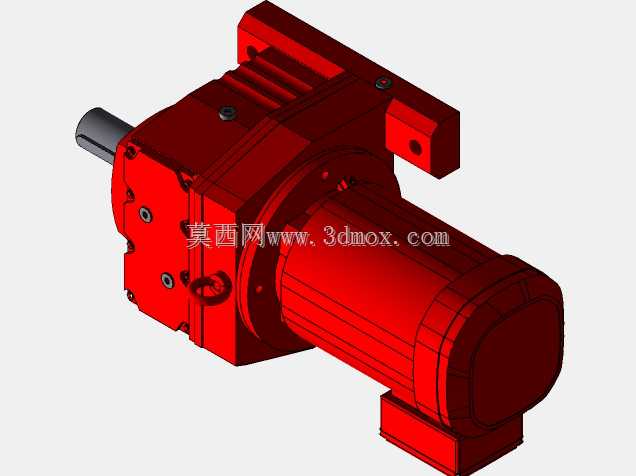

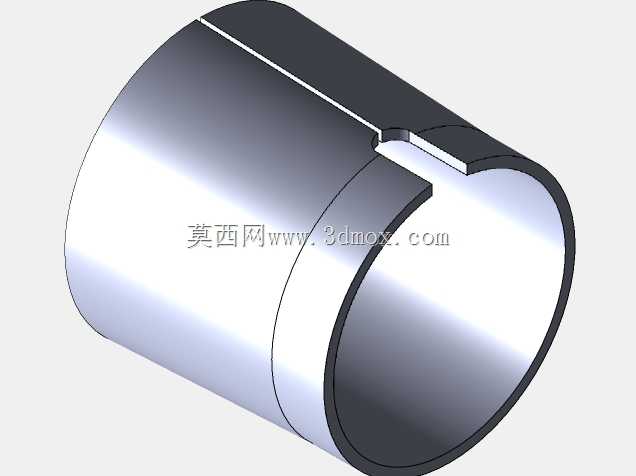

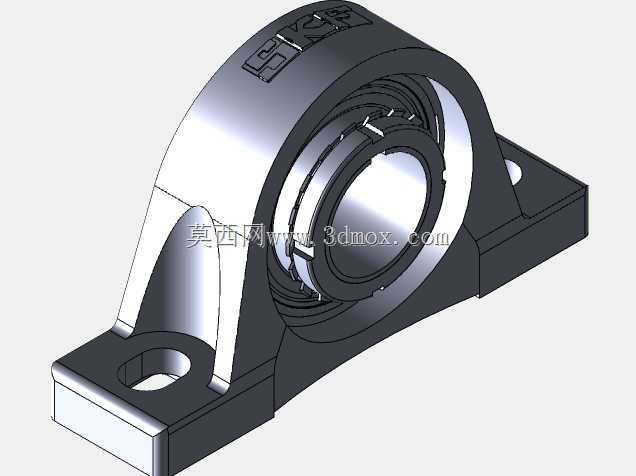

　　不需要额外加工转接板，安装面的平面度公差控制在0.05mm以内，避免槽轮转动时出现端面跳动，影响分度精度。主动拨盘采用双法兰叠层结构，拨销的偏心距严格匹配槽轮的槽深尺寸，拨销进入和退出径向槽的轨迹做了圆弧过渡处理，能减少传动过程中的刚性冲击，降低运行噪音，同时拨盘的中心轴孔预留了键槽位，可以直接和驱动电机的输出轴或者链传动的从动轴连接，传动扭矩的传递效率更高。槽轮的径向槽侧面做了15度的拔模斜度，一方面是降低加工时的铣削应力集中，另一方面能减少拨销和槽壁的滑动摩擦，延长构件的使用寿命，槽轮中心的轴孔设计有台阶定位面，安装时可以直接抵靠在支撑轴承的内圈端面上，不需要额外加装轴套定位，简化装配流程。实际应用中，

　　这种槽轮式间歇传动相比棘轮传动，传动平稳性更好，分度误差可以控制在±0.1度以内，适合输送速度不高、对位精度要求中等的散料提升场景，比如粮食加工厂的原粮入库提升、饲料加工厂的颗粒料垂直转运，都可以采用这种传动结构。设计时需要注意槽轮的槽口位置和拨销的初始安装相位，必须保证拨销刚好进入径向槽时，槽轮的锁止弧刚好和拨盘的锁止凸台完全脱开，避免出现卡滞或者打齿的问题，锁止弧的配合间隙控制在0.02mm到0.03mm之间，既可以保证槽轮静止时的定位稳定性，又不会因为间隙过小导致转动卡涩。基座的高度尺寸经过匹配计算，刚好让槽轮和拨盘的啮合面处于同一水平面，不会出现轴向错位导致的拨销磨损不均问题，

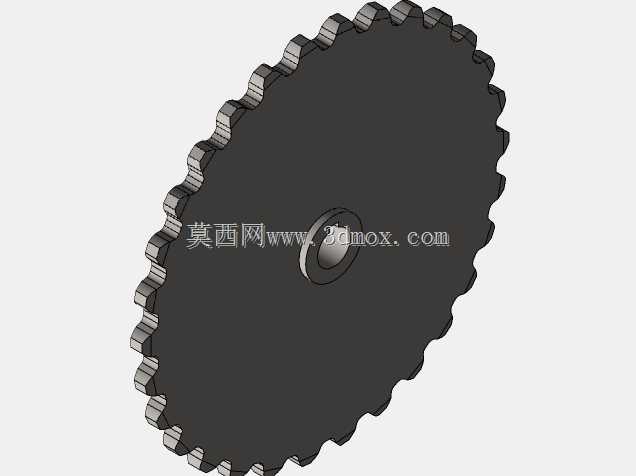

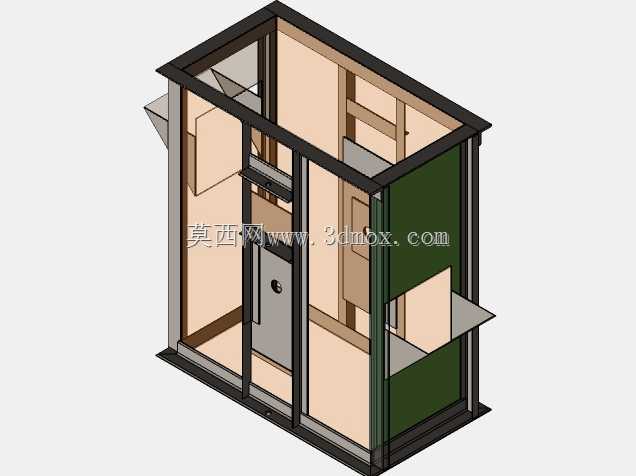

　　基座侧边预留的排屑槽可以让传动过程中产生的少量磨屑直接排出，不会堆积在啮合区域造成构件磨损加剧。另外，槽轮的六个凸缘位置做了圆弧倒角处理，在拨销退出径向槽的瞬间，锁止弧可以平稳衔接，不会出现传动冲击，整个构件的材质选用45号钢调质处理，表面硬度达到HB220-250，既保证足够的结构强度承受传动扭矩，又有不错的韧性，不会因为频繁的间歇冲击出现崩裂问题。在安装尺寸边界上，整个传动组件的安装面长宽尺寸控制在200mm*200mm以内，整体高度不超过80mm，可以适配多数中小型斗式提升机的机架安装空间，不需要对原有设备的机架做大规模改造，直接替换原有连续传动的链轮组件就可以实现间歇送料的功能改造。
