叉型带圆柱筒铰接安装连接支座结构

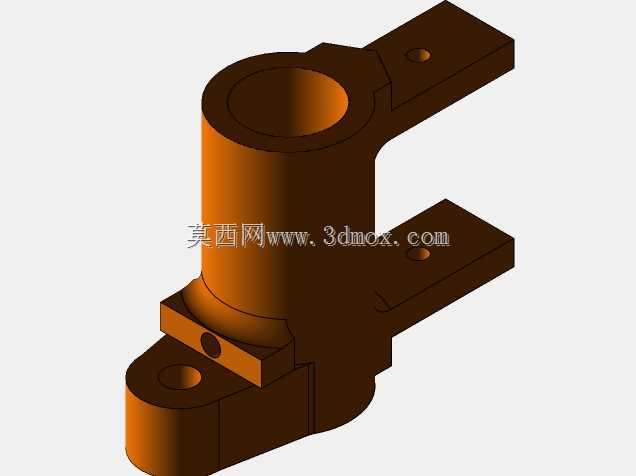

　　这类带圆柱筒的叉型铰接支座，在轻工输送线、小型工装夹具、非标自动化设备的摆动连杆机构里十分常见，核心作用是作为摆动副的固定基座，为转动杆件提供稳定的回转支撑，同时通过上下分布的安装耳板实现与机架的刚性固定。从结构设计逻辑来看，中间的圆柱筒是核心功能区，内孔需要与配套的销轴、衬套做间隙配合，设计时通常会根据承载需求确定内孔直径与筒身壁厚，常规轻载工况下壁厚取内孔直径的1/5到1/4即可，筒身两端会做微小的倒角处理，避免压装衬套时出现锐边刮伤衬套外壁的问题，也能减少装配时的对位难度。上下伸出的两个安装耳板采用平行对称布局，每个耳板上都预制了安装孔，孔位与筒身中心的距离需要严格控制，既要保证安装螺栓有足够的操作空间，

　　也要避免耳板过长导致整体结构刚性下降，耳板与筒身的衔接位置做了圆弧过渡处理，能有效分散应力集中，避免设备长期往复摆动时衔接位置出现疲劳断裂。额外伸出的单耳定位块位于筒身侧方，这个结构主要用于安装限位螺钉或者位置传感器，在机构摆动到极限位置时起到硬限位作用，防止摆动角度超出设计范围造成相邻部件碰撞，定位块上的小孔为螺纹底孔，装配时直接攻丝即可安装限位件，不需要额外焊接限位支架，减少了现场装配的工作量。从安装边界来看，这类支座的整体占用空间紧凑，安装时需要保证两个平行耳板的安装面与机架安装面完全贴合，螺栓锁紧时要采用对角分次锁紧的方式，避免耳板出现翘曲导致筒身内孔轴线偏斜，一旦内孔轴线偏斜，会造成销轴转动卡滞，衬套偏磨，

　　大幅缩短部件的使用寿命。筒身内孔的表面粗糙度通常控制在Ra1.6到Ra3.2之间，既能保证衬套压装后的贴合度，也不会因为过高的加工精度提升不必要的制造成本，对于有润滑需求的工况，还可以在筒身侧壁加工润滑油孔，油孔位置避开应力集中的衔接区域，直通内孔壁，方便日常维护时加注润滑脂，减少转动副的磨损。在实际选型应用中，这类支座适配的摆动杆件线速度通常不超过0.5m/s，承载的径向载荷根据材质不同有所区别，采用45号钢调质处理的支座，单座可承受的径向载荷可以达到8kN以上，完全能满足大部分小型非标设备的连杆摆动支撑需求，部分有耐腐蚀需求的工况也可以采用不锈钢材质加工，只是成本会相应提升。设计建模时需要重点关注几个形位公差要求，

　　首先是两个安装耳板上安装孔的同轴度，其次是筒身内孔轴线与安装面的平行度，这两个公差如果超差，会直接导致整个摆动机构运行卡顿，甚至出现装配干涉的问题，耳板上的安装孔中心距公差通常控制在±0.1mm以内，保证与机架上的预制孔位能够顺利对位，不需要现场扩孔调整。
