线性面板安装旋转电位计结构设计

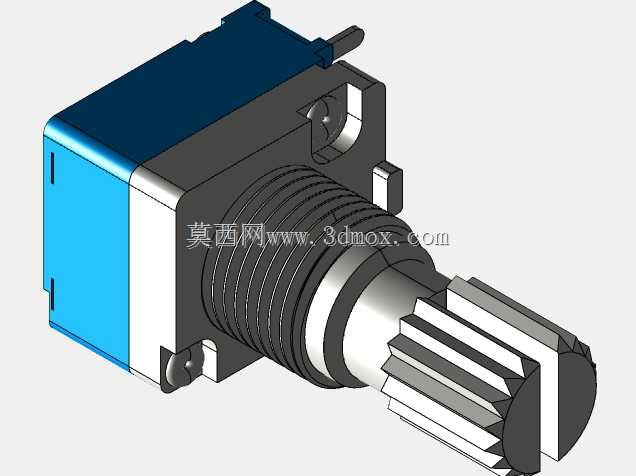

　　做了十几年结构设计，经手的面板类调节元件少说也有上百款，这类线性面板安装电位计，是工业控制、音频设备、测试仪器面板上最常见的调节元件之一，很多刚入行的工程师选型时容易只看电气参数，忽略机械安装和操作手感的匹配，最后装到设备上要么干涉要么调节不顺，返工成本很高。先从实际应用场景说，这类电位计最常出现在工控操作台的参数调节区、专业音频设备的增益旋钮位、实验室测试仪器的输出调节端，还有部分民用电子设备的功能调节面板上，核心作用是通过旋转轴的角度变化，输出对应线性变化的电阻值，给后端电路传递连续的调节信号，实现音量、转速、电压、温度阈值这类连续参数的手动设定。从功能特性上看，这款带螺纹安装轴的电位计，采用的是前端螺纹锁紧的面板安装方式，

　　轴端做了滚花纹理，不管是直接用手指拧动调节，还是配套塑料、金属旋钮帽安装，都能保证足够的摩擦力，不会出现调节打滑的问题；后端的引脚采用直插式设计，适配常规PCB板焊接或者导线压接的接线方式，外壳部分做了金属包边加绝缘基座的结构，既能屏蔽外界电磁干扰对电阻信号的影响，也能保证焊接和安装过程中不会出现外壳碎裂的问题。设计思路上，这款电位计的结构完全围绕面板安装的实际工况做了优化：首先是安装段的螺纹长度做了适配，常规1-3mm厚度的金属、塑料面板都能通过配套的螺母和垫片完成锁紧，不需要额外加衬套调整；轴的旋转阻尼做了分段适配，从轴端到内部碳膜片的传动结构做了间隙消除，调节过程中不会出现空程虚位，旋转力矩控制在适合手动操作的区间，

　　既不会太松导致参数误碰偏移，也不会太紧导致调节费力；外壳的定位凸耳设计，能在安装时卡在面板的定位槽里，防止拧紧螺母的时候整个电位计跟着转动，扯断后端的接线。再说到外形尺寸和安装边界，这款电位计的主体部分是方形结构，后端的接线引脚伸出长度控制在常规PCB焊接的安全距离内，在面板背后预留的安装空间只需要满足主体方形轮廓的避让，不需要额外留出过大的操作空间；前端伸出的螺纹轴直径是行业通用的标准尺寸，市面上绝大多数通用旋钮帽都能直接适配，不需要单独开模做定制旋钮；轴的旋转角度是连续300度左右的有效调节行程，对应电阻值从0到标称值的线性变化，没有跳变区间，调节过程中信号输出平滑，不会出现参数突变的问题。

　　实际选型和建模的时候要特别注意几个安装边界：一是面板上的安装开孔直径要和螺纹轴的外径匹配，开孔公差控制在0.1mm以内，太大了会导致安装后电位计晃动，太小了螺纹轴穿不过去；二是面板背后的安装深度要算上引脚长度和接线后的弯曲余量，避免装完之后后盖顶到电位计主体，导致锁紧不到位；三是如果要配套旋钮帽，要注意旋钮帽的内孔深度和轴的伸出长度匹配，不要出现旋钮帽顶到面板或者固定不牢的问题。另外这款电位计的内部碳膜片做了耐磨处理，正常操作工况下的旋转寿命能满足工业设备的长期使用要求，基座部分采用耐高温的绝缘材质，过波峰焊的时候不会出现基座变形、引脚移位的问题，适合批量生产的设备装配使用。在做三维建模的时候，要重点还原螺纹段的牙型、轴端的滚花细节、后端引脚的位置和间距，还有外壳上的定位凸耳结构，这些都是实际装配时会产生干涉的关键特征，不能做简化处理；尤其是安装螺母和垫片的配套模型，要把拧紧后的位置预留出来，做整机装配干涉检查的时候，才能准确判断面板背后的空间是否足够，有没有和其他元件产生位置冲突。很多新手建模的时候容易把电位计的轴做成固定结构，实际上要预留轴的旋转自由度，在做运动仿真的时候，可以模拟旋钮调节的过程，检查旋钮旋转时会不会和面板上的其他按钮、指示灯产生干涉，这些细节都是实际生产中会直接影响装配效率和使用体验的关键点。
