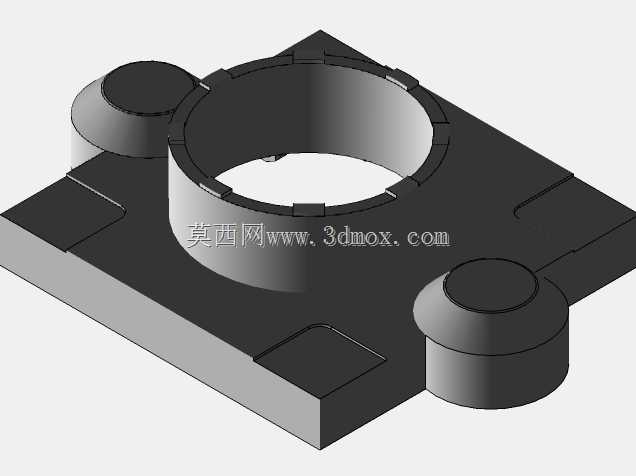

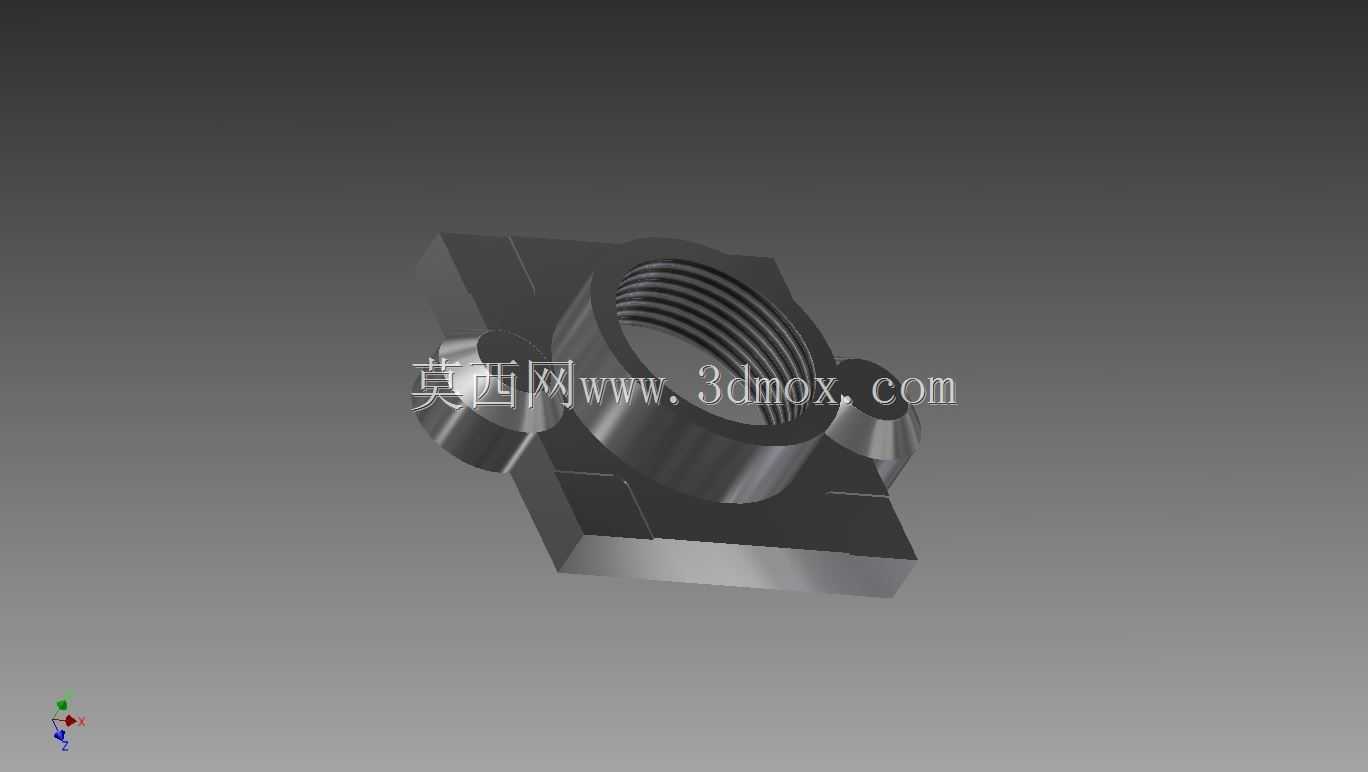

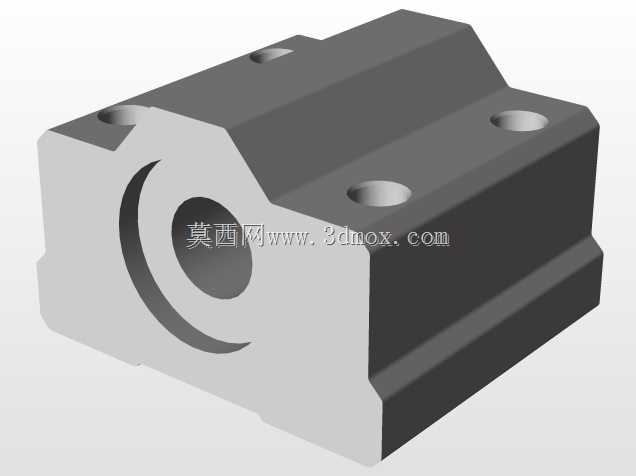

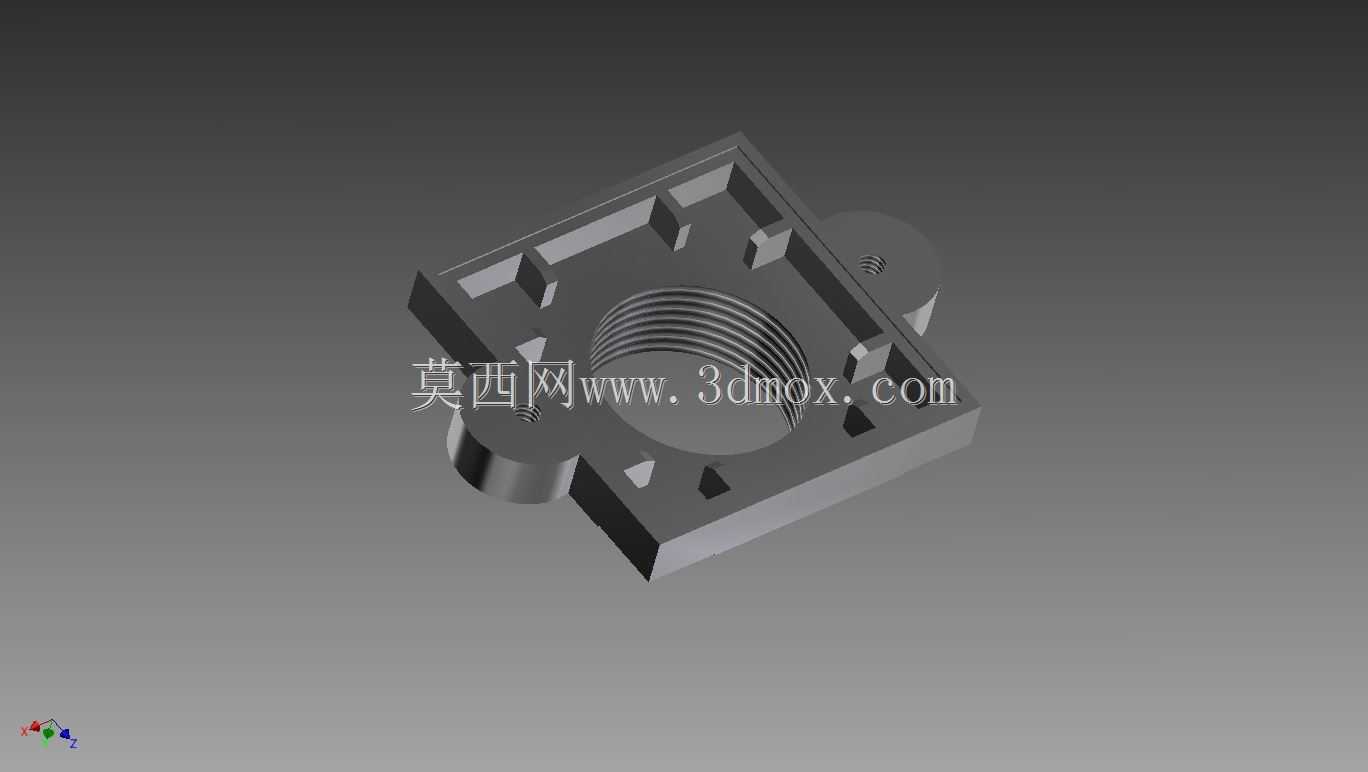

M8规格微型数控用绕线式弹性联轴器

　　做小型数控设备结构设计快十二年，经手的微型传动方案没有一百也有八十，这次拆解复现的这款M8规格绕线式弹性联轴器，是桌面级微型数控、小型3D打印设备、精密检测位移台里用得极多的一类传动连接件，很多刚入行的结构工程师选联轴器的时候总盯着扭矩参数看，实际在微型传动场景里，补偿量、安装容错空间、动平衡表现才是决定整套传动系统寿命的核心。

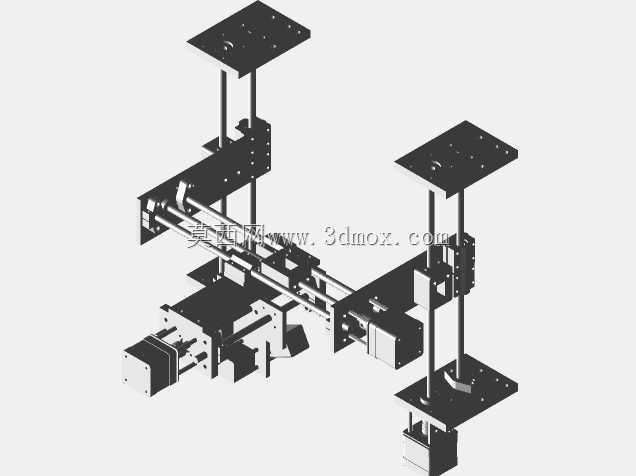

　　先从实际应用场景说，这类联轴器主要用在8mm直径传动导轨、微型丝杆和步进电机输出轴的连接工位上，桌面级迷你数控设备的安装空间本身就极度紧凑，电机轴和丝杆轴的同轴度很难做到零偏差，哪怕装配时靠百分表打表调到0.02mm以内，设备运行一段时间后因为机架铝型材的应力释放、导轨固定螺丝的预紧力衰减，两轴之间必然会出现径向偏移、角向偏斜甚至轴向窜动，如果用刚性联轴器硬连，轻则电机轴承受额外径向力导致发热异响、轴承提前磨损，重则丝杆出现卡顿丢步，直接导致加工零件尺寸超差。这款绕线式的弹性结构，就是靠本体上均匀排布的多道螺旋切槽来吸收各类安装偏差，不用额外加缓冲垫，一体加工的结构没有装配间隙，反向传动的空程量能控制在极小范围内，刚好匹配微型数控设备对传动精度的要求。

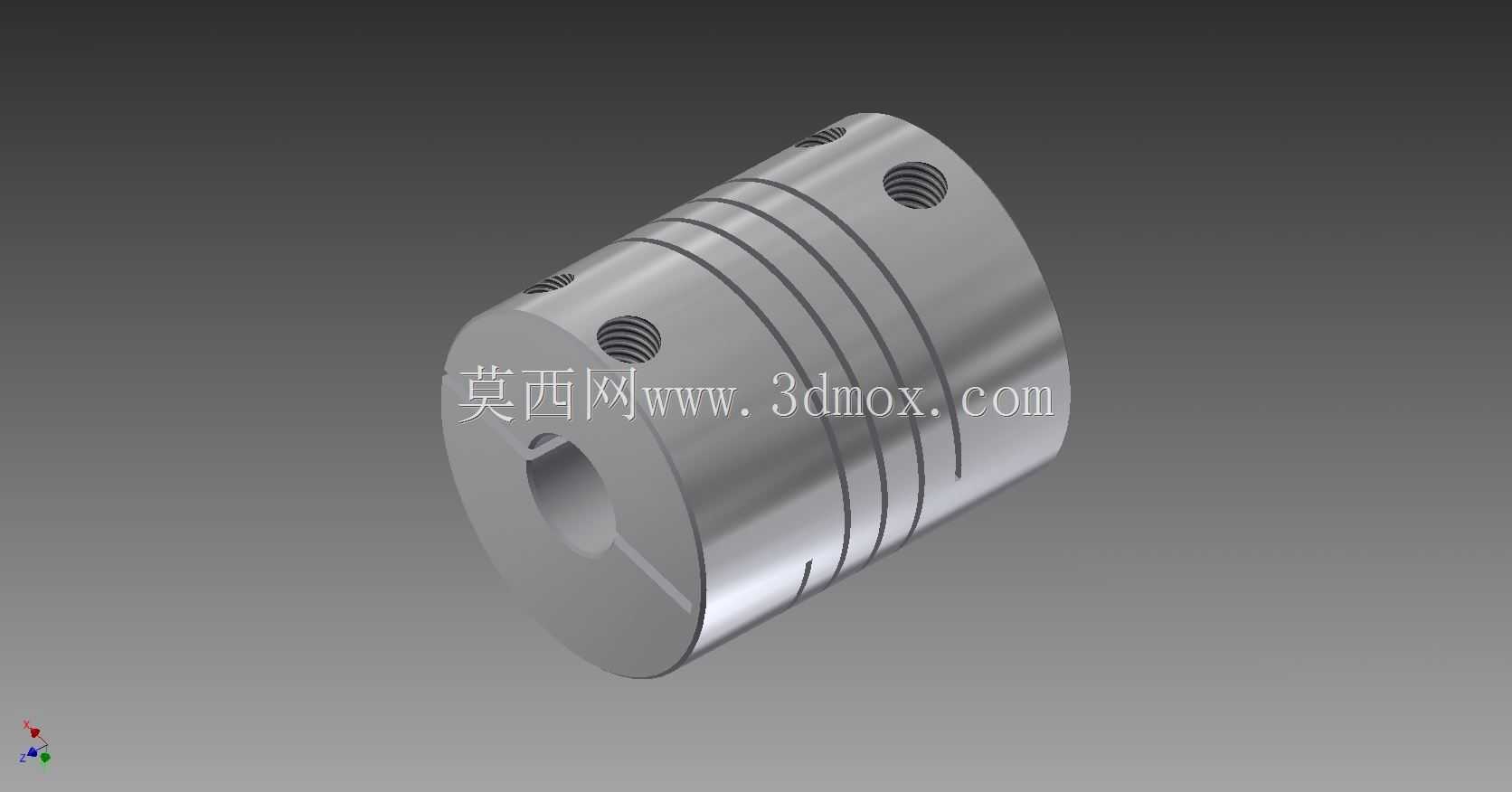

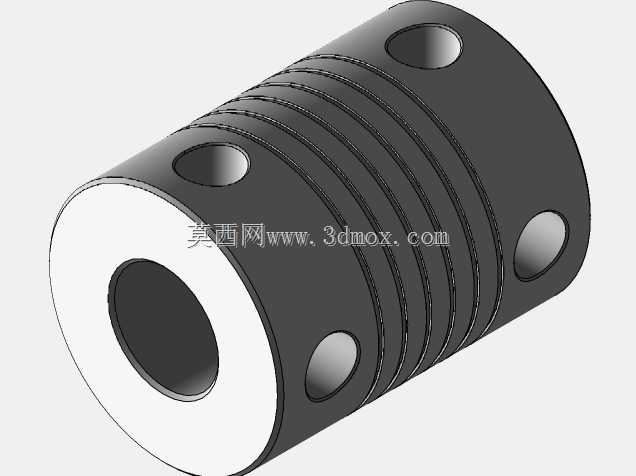

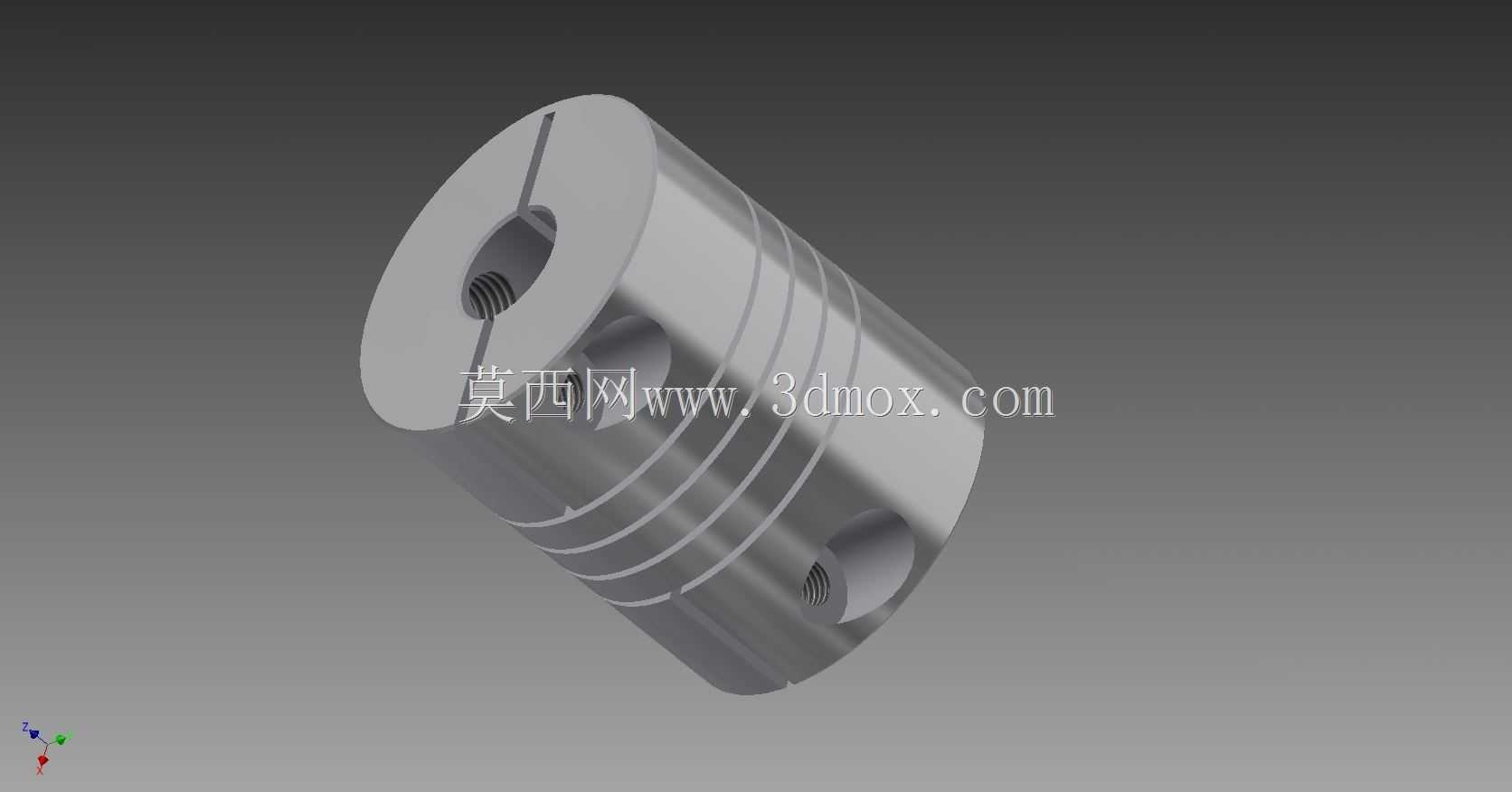

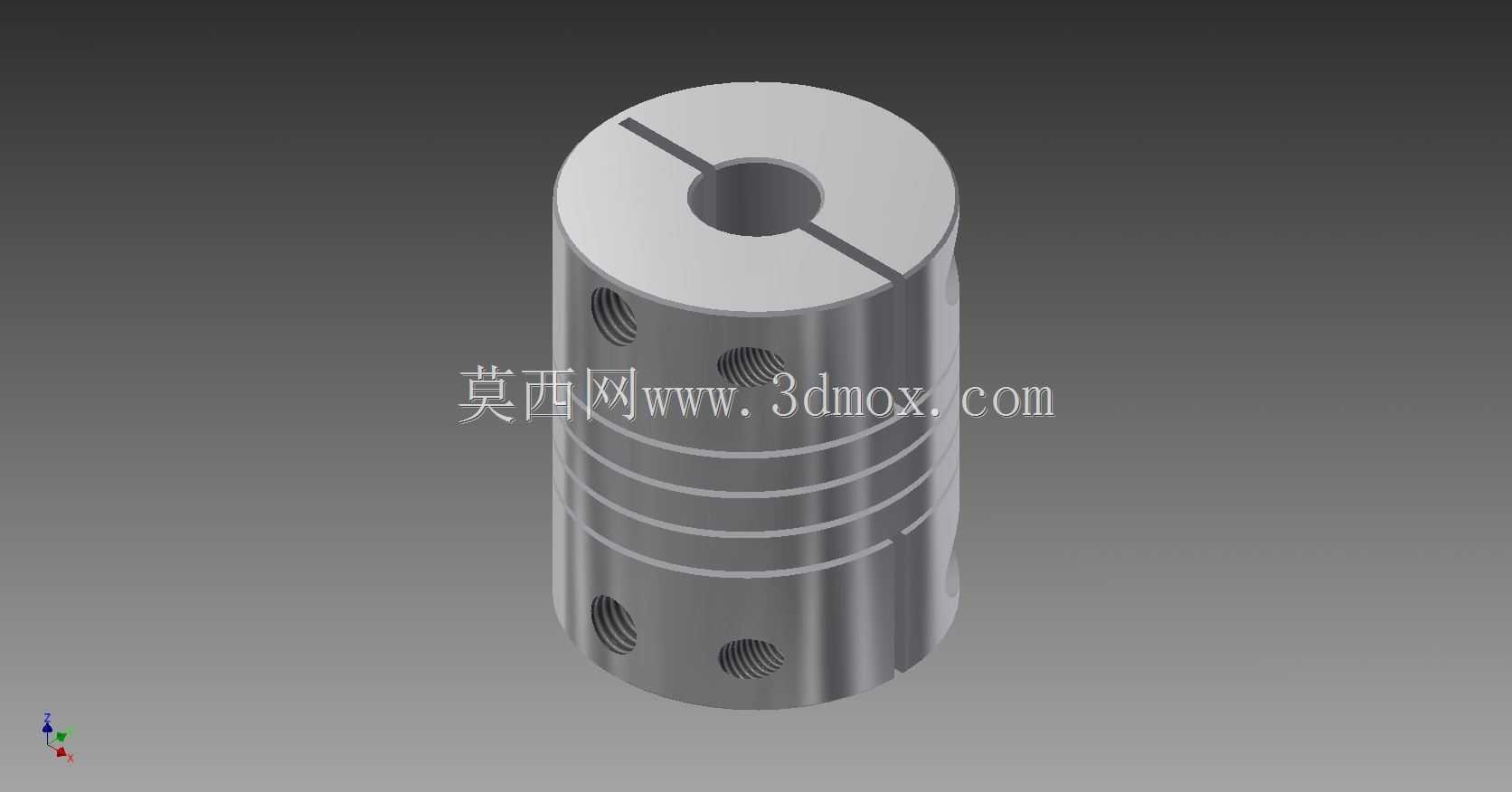

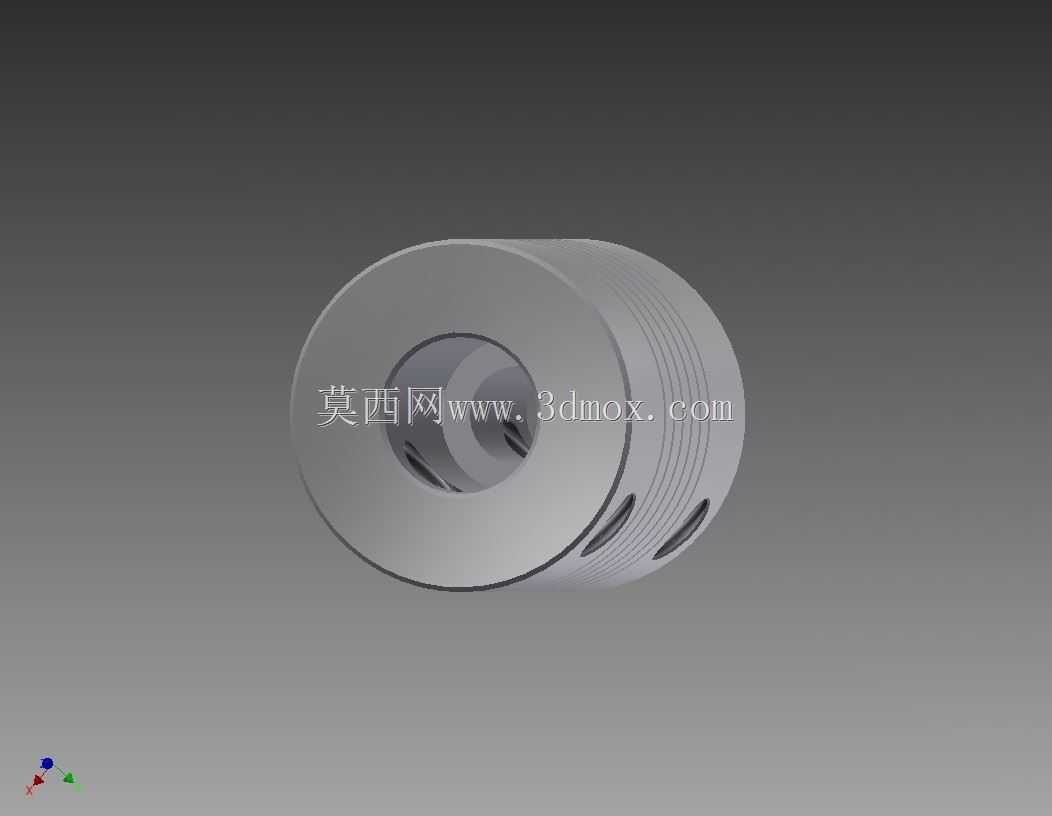

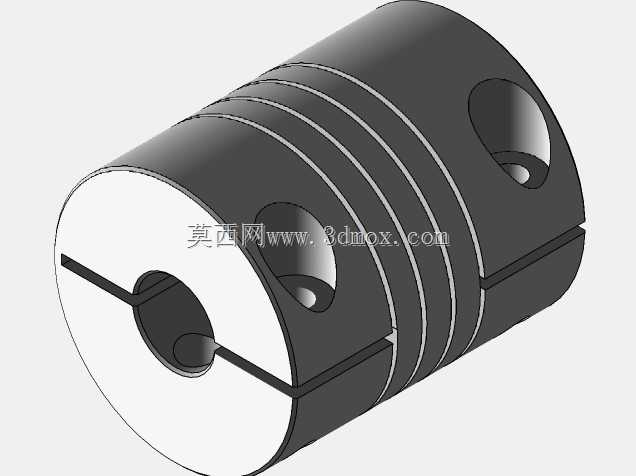

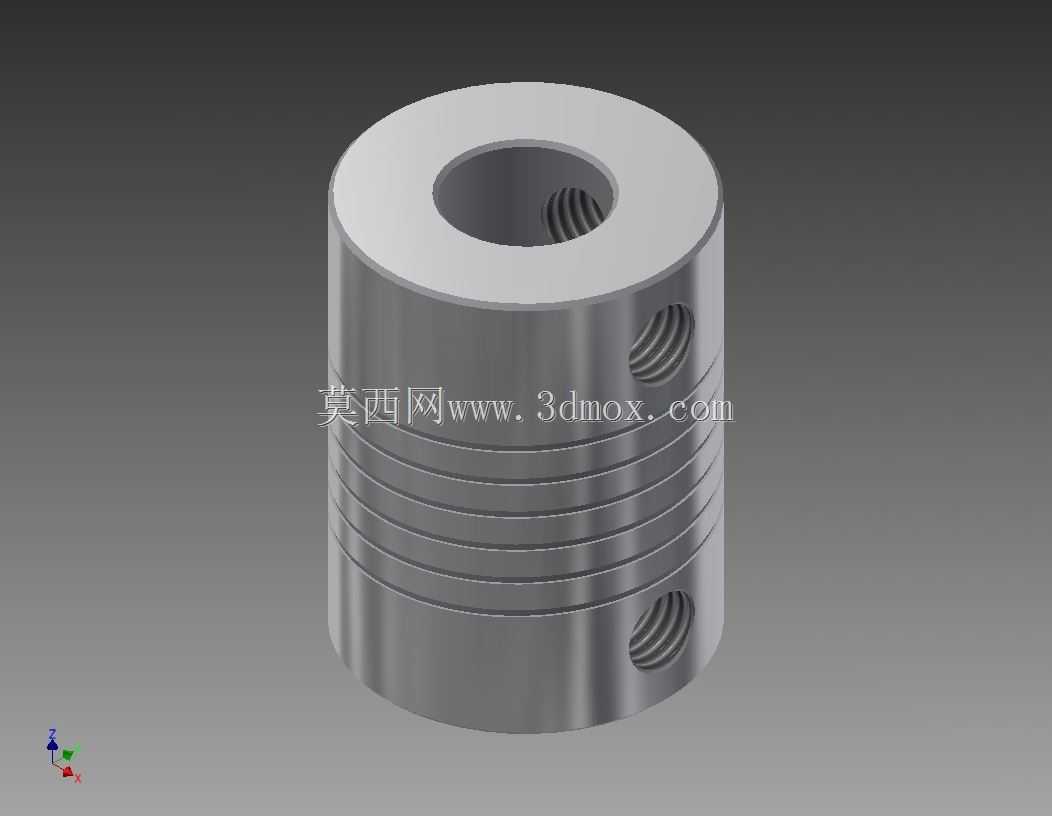

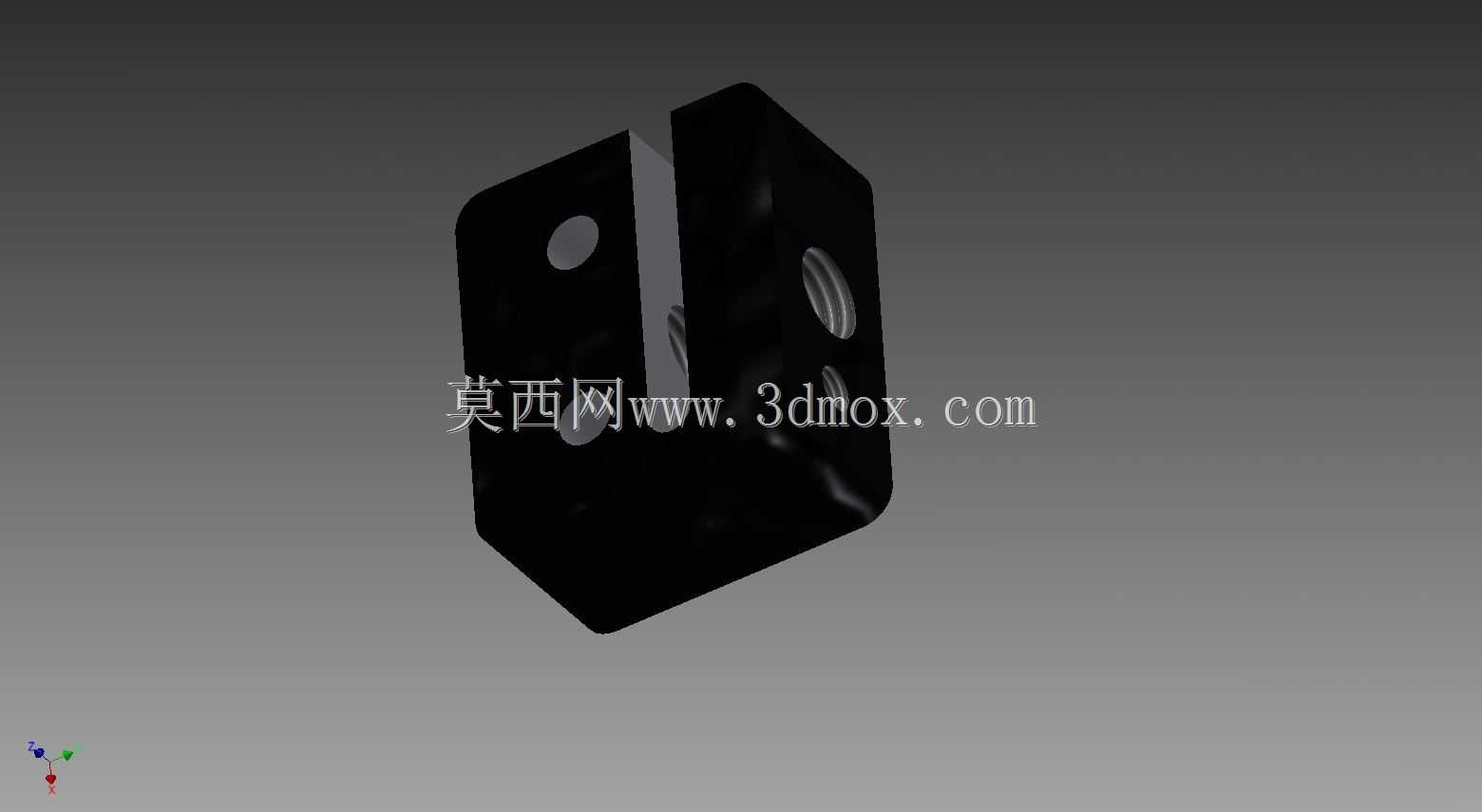

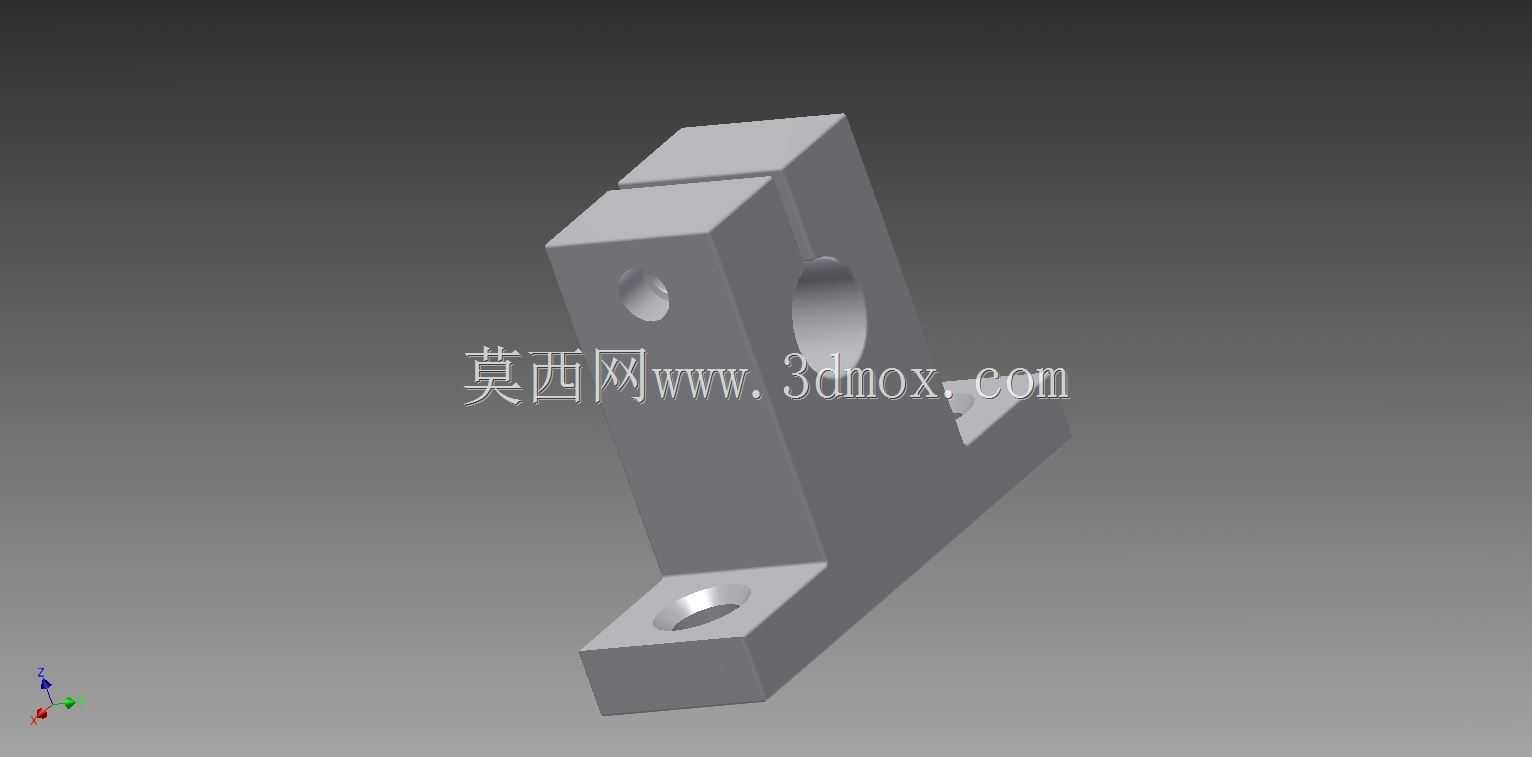

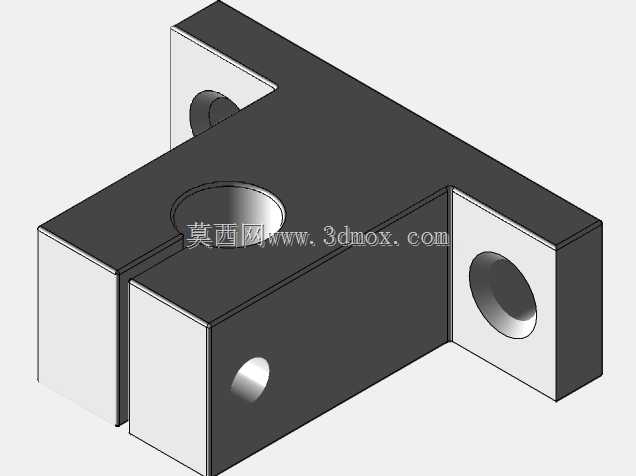

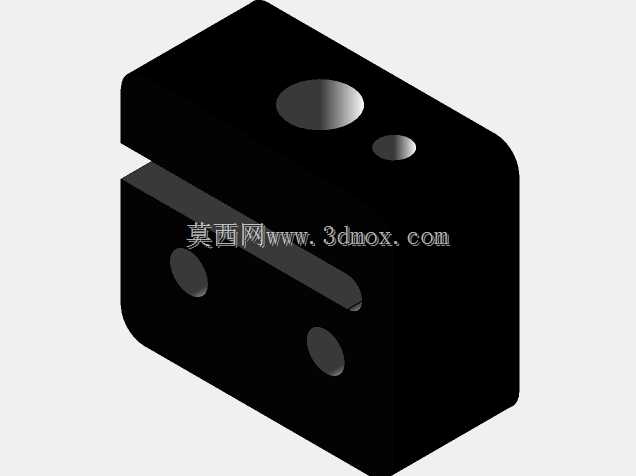

　　再讲设计思路，整个零件采用一体圆柱坯料加工，没有拼接结构，两端分别加工对应轴径的安装孔，孔侧开有夹紧缝，配合径向的顶丝孔实现轴的锁紧固定，这种夹紧式的固定方式比单纯的顶丝顶紧可靠性高很多，不会因为正反转切换的冲击出现轴和联轴器之间的打滑。外圆上的螺旋切槽是整个零件的核心，切槽的宽度、圈数、深度直接决定了联轴器的扭转刚度和补偿能力：切槽太密太深，扭转刚度不足，高速传动时会出现滞后，丢步概率陡增；切槽太浅太疏，弹性不足，补偿两轴偏差的能力不够，就失去了弹性联轴器的意义。这款的切槽参数是经过多轮调试的，在保证足够扭转刚度的前提下，能允许最大0.2mm的径向偏移、1度以内的角向偏斜以及0.3mm的轴向窜动，完全覆盖微型数控设备装配和长期运行产生的偏差量。

　　然后说安装边界和尺寸参数，这款联轴器适配的轴径为8mm，刚好匹配微型数控常用的8mm直径导轨配套丝杆、42型步进电机的输出轴规格，整体外径控制在18mm，总长度25mm，安装时不需要预留太大的径向空间，两端的顶丝采用M3规格，锁紧扭矩控制在0.8N·m即可，既不会因为锁紧力过大夹裂夹紧缝位置，也不会因为锁紧力不足出现打滑。安装的时候要注意，不要把联轴器的切槽段完全压入电机或者丝杆的安装座内部，要预留至少2mm的悬空段，给弹性变形留出足够的空间，不然切槽被支座限位，弹性补偿的作用就完全失效了。另外要注意，这类一体式金属弹性联轴器的适用转速上限在10000rpm以内，刚好匹配微型数控设备的丝杆转速区间，不需要额外做动平衡校正，出厂前的一体加工精度就能保证高速运行时的振动量在允许范围内。

　　很多工程师选这类零件的时候会纠结材质，这款采用铝合金一体加工，重量只有不到20g，转动惯量极低，对于小扭矩的步进电机来说，不会因为联轴器自身的惯量导致电机启动负载过大，铝合金的表面做了阳极氧化处理，日常车间环境下的抗锈蚀能力足够，不需要额外做防锈维护。实际装配的时候，不需要在联轴器和轴的配合面涂厌氧胶，靠夹紧缝的抱紧力加上顶丝的锁紧，完全能满足微型传动的扭矩传递需求，后期拆卸维护也更方便，不会出现胶层粘死拆不下来的情况。要注意的是，这类绕线式联轴器不适合大扭矩的传动场景，额定传递扭矩在1.5N·m以内，刚好适配小型桌面数控的传动需求，如果是更大规格的设备，就需要选膜片联轴器或者梅花联轴器了，选型的时候不能只看安装尺寸，扭矩匹配和补偿能力才是核心考量点。
