适配3D打印的迷你通讯终端结构设计

　　这款迷你通讯终端的结构设计，最初是面向桌面级FDM3D打印场景做的适配优化，核心是解决小尺寸消费电子外壳打印过程中常见的翘曲、支撑难剥离、装配公差失控等实际问题。从实际应用场景来看，这类小尺寸通讯终端既可以作为嵌入式开发的硬件载体，供电子爱好者做二次功能开发，也能作为文创类潮玩摆件、影视道具的功能性组件，部分场景下还能改装成小型便携的通讯演示教具，用于电子信息类课程的结构展示教学。

　　设计过程中首先敲定的是16mm级的整机宽度边界，这个尺寸是反复权衡手持握持感、内部元器件排布空间、打印成型良率之后确定的，整机厚度控制在8mm以内，长度不超过70mm，完全可以单指捏持，也能适配常规的钥匙扣挂装结构，安装边界上预留了0.2mm的均匀装配间隙，对应PLA、PETG等常用FDM打印耗材的收缩率特性，不需要做额外的公差补偿就能直接装配。

　　从功能特性来看，结构上预留了微型按键、迷你显示屏、微型通讯模组、纽扣电池仓的安装位，所有安装柱的壁厚都控制在1.2mm以上，既保证打印过程中不会出现薄壁坍塌的问题，也能满足反复拆装的结构强度要求，外壳的拼接采用卡扣式设计，没有设计螺丝柱，一方面是减少小尺寸螺丝的装配难度，另一方面卡扣结构在打印时不需要额外添加支撑，打印完成后去除底部 raft 就能直接扣合，大幅降低后处理工作量。

　　设计思路上完全围绕桌面级3D打印的工艺特性做调整，所有外露边角都做了R0.5mm的圆角处理，避免打印过程中出现尖角翘边的问题，外壳表面没有做复杂的浮雕纹理，保留平整的打印面，既可以直接使用，也方便使用者后续做打磨、喷漆、水贴等个性化后处理，内部的筋位排布采用等厚设计，厚度统一为1mm，避免打印过程中因壁厚差过大导致的缩痕、填充不均问题，电池仓位置设计了可拆卸的卡扣式仓盖，不需要额外工具就能更换电池，仓盖的配合间隙做了0.15mm的微调，既不会出现松脱晃动，也不会因为打印误差导致扣合过紧。

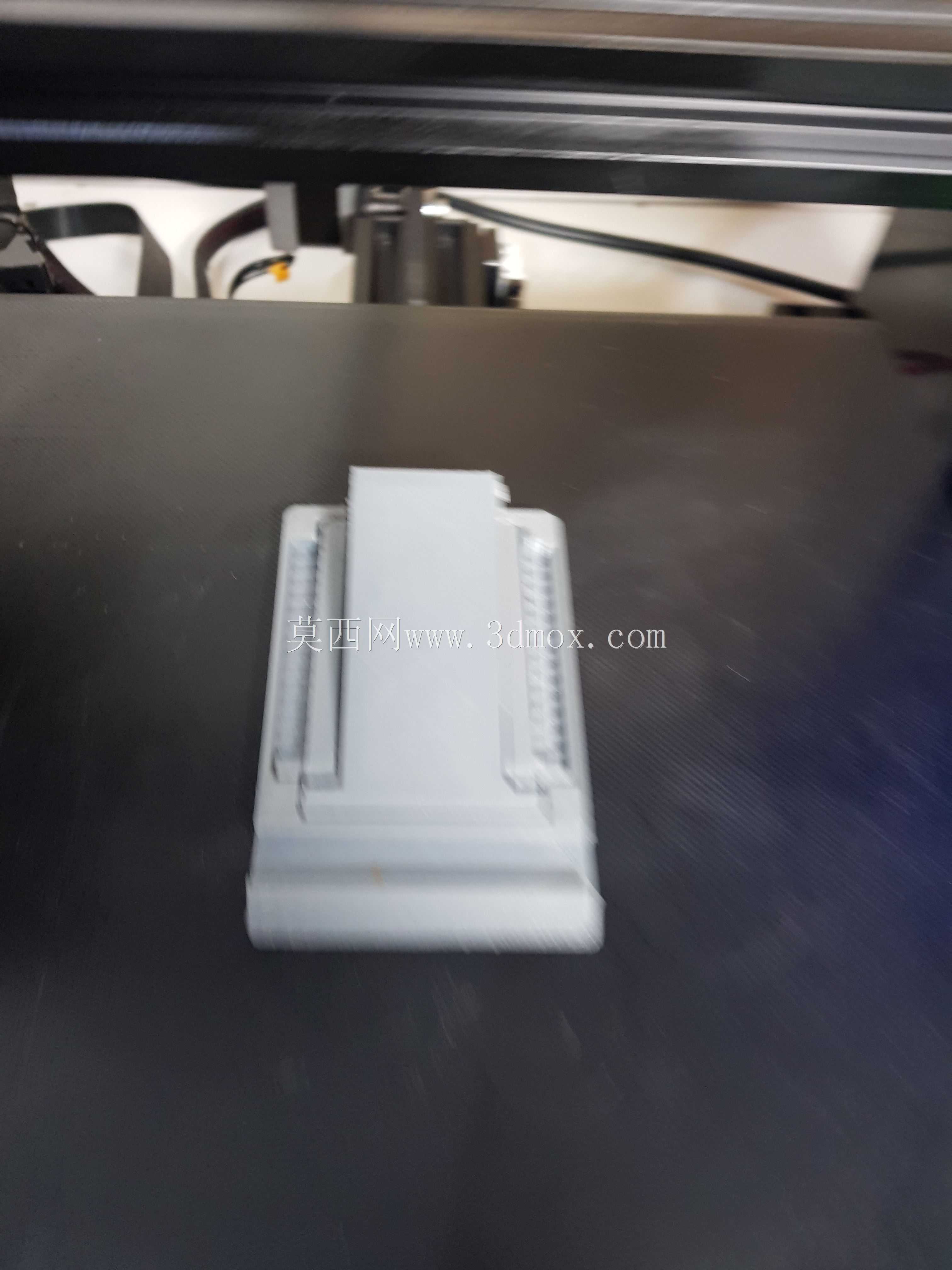

　　实际打印验证是在Creality Ender3 pro设备上完成的，采用0.4mm喷嘴，0.2mm层厚，20%填充密度的参数下，整套外壳打印时长控制在40分钟以内，打印完成后不需要做额外的支撑去除，所有卡扣都能顺利扣合，安装对应电子元器件之后，整机的结构强度可以满足日常手持使用、轻微跌落的要求，不会出现外壳开裂、卡扣断裂的问题。

　　从行业应用的角度来看，这类小尺寸3D打印电子外壳的设计逻辑，也可以复用在其他迷你数码产品的结构开发中，比如迷你MP3、蓝牙防丢器、小型录音笔等产品的快速原型验证，不需要开模就能快速拿到可装配的结构样件，大幅缩短原型验证的周期，对于小批量定制化的数码周边产品来说，这种设计思路也能有效降低小批量生产的成本，不需要投入模具费用，直接通过3D打印就能完成小批量的成品交付。

　　结构设计中还特意考虑了打印时的摆放方向，所有外壳零件都设计了平整的打印底面，不需要添加角度支撑就能直接摆放打印，底面的平整度控制在0.1mm以内，打印完成后只需要简单打磨底部的打印纹路就能获得不错的外观效果，外壳的分型面设置在整机侧面的中间位置，分型线刚好对应打印的层纹方向，后期处理时可以很方便地打磨掉分型线痕迹，获得更完整的外观效果。

　　针对3D打印常见的层间结合力不足的问题，所有受力位置的筋位都做了45度的斜向加强，避免沿层纹方向受力时出现断裂，卡扣的卡合深度设计为0.8mm，既保证足够的卡合力，也不会因为卡合过深导致拆卸时出现卡扣断裂，所有开孔位置都做了0.3mm的倒角，避免打印时开孔边缘出现拉丝、毛边的问题，不需要额外修整就能顺利穿过对应尺寸的接线、按键。
