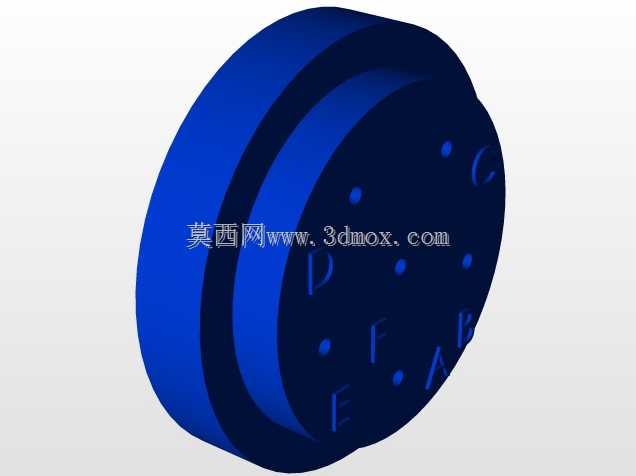

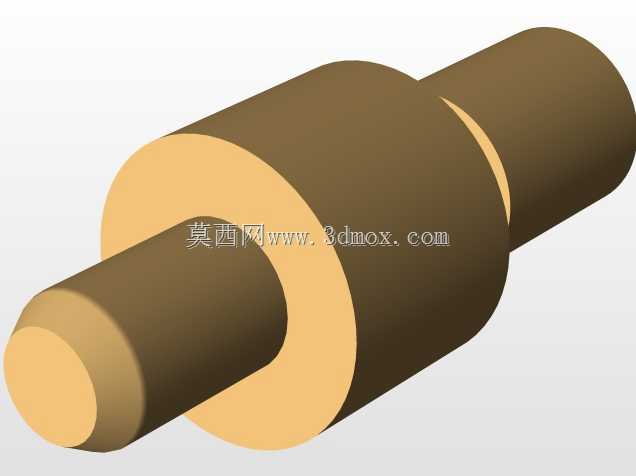

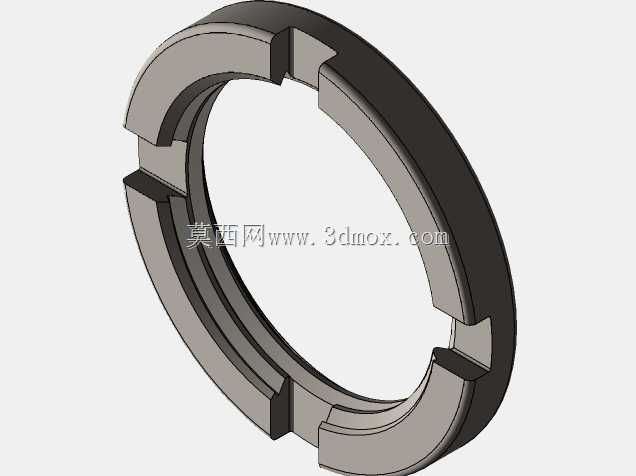

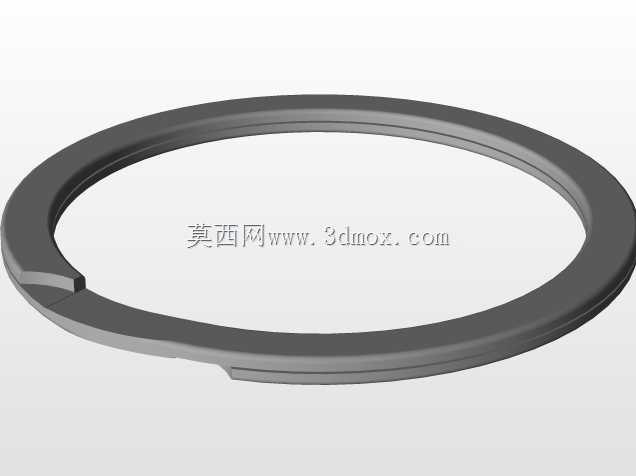

MIL-DTL-55116标准音频电连接器结构

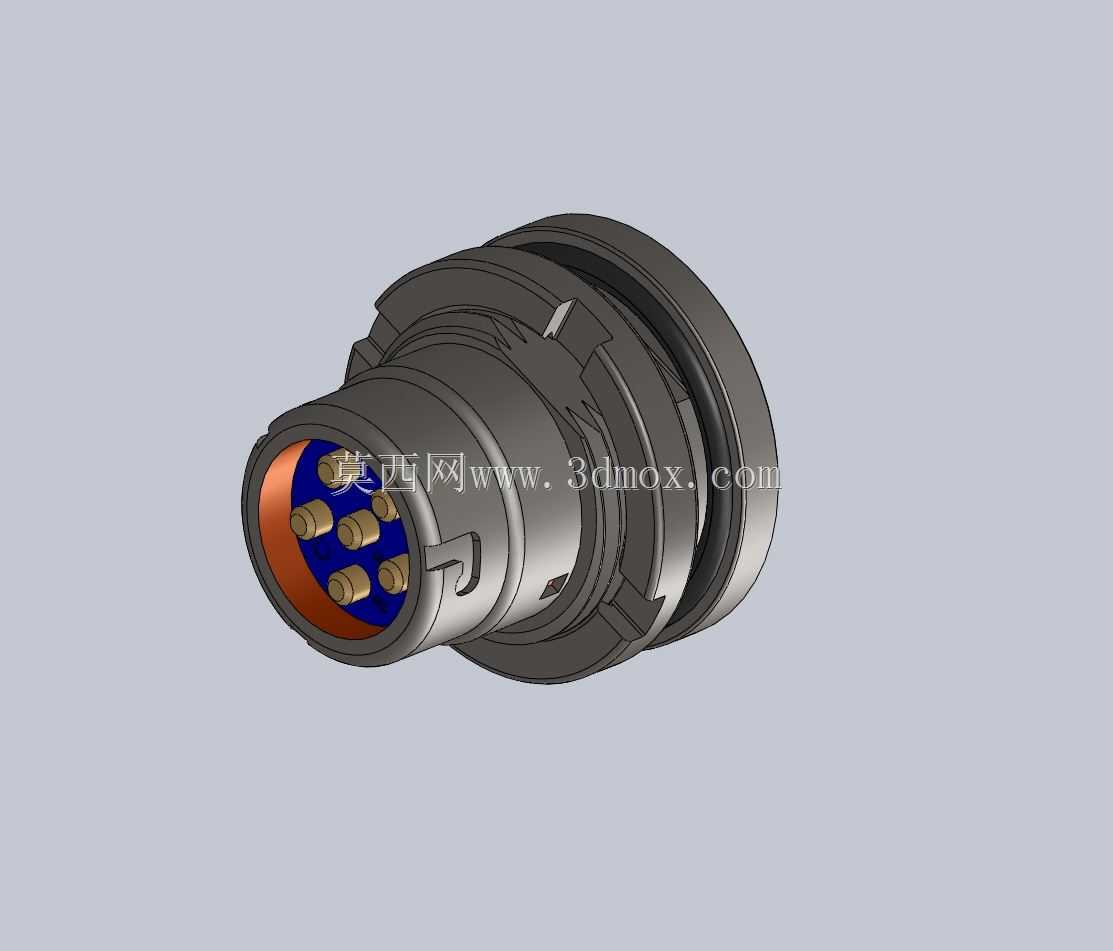

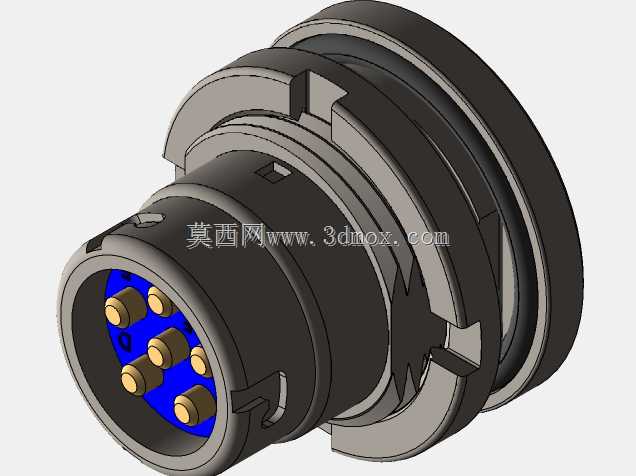

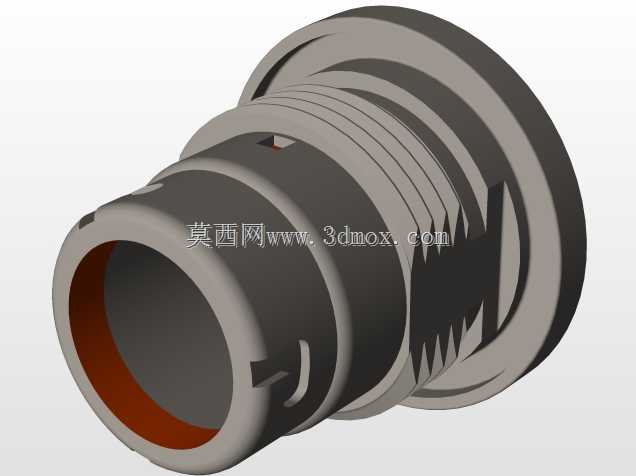

　　该款连接器遵循MIL-DTL-55116军标规范设计，核心应用场景覆盖野战通讯设备、机载音频传输系统、舰载通讯终端、野外作业对讲设备等对连接可靠性、环境耐受性有严苛要求的通讯场景，主要承担音频信号、小功率控制信号的稳定传输职能，可在强振动、高低温交变、高湿盐雾等复杂工况下保持接触稳定，避免信号中断、接触电阻超差等故障。从结构设计逻辑来看，整体采用卡口式快速连接结构，外壳选用高强度铝合金材质做硬质阳极氧化处理，外层的金属壳体既承担机械防护职能，也可实现电磁屏蔽效果，降低外界电磁干扰对内部音频信号传输的影响，避免通讯过程中出现杂音、信号衰减等问题。内部接触件采用铜合金镀金工艺，多芯平行排布的结构可同时传输多路音频信号与辅助控制信号，

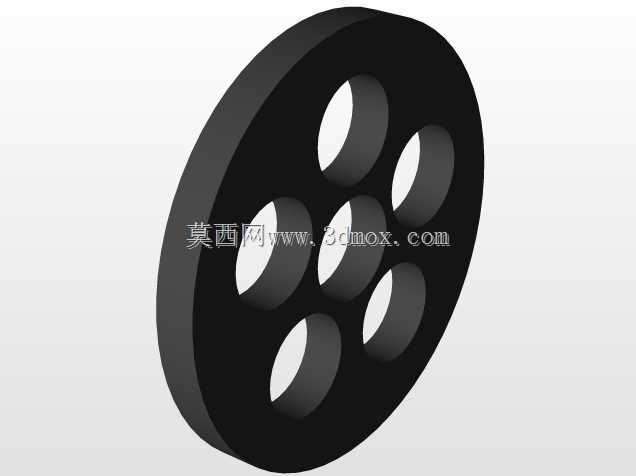

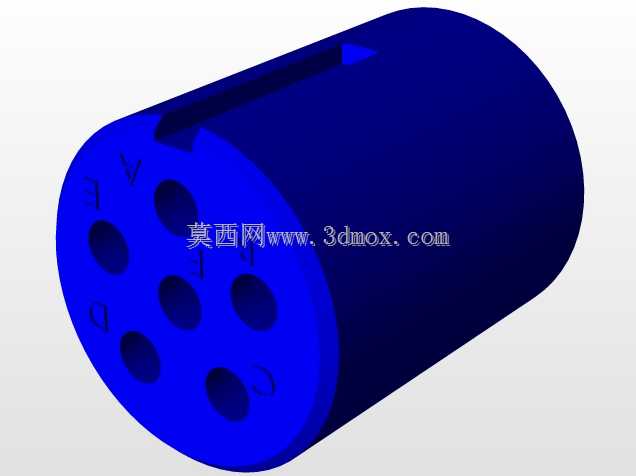

　　接触件之间设置绝缘隔层，选用耐温、耐老化的高性能工程塑料作为绝缘基座，将相邻接触件的绝缘电阻控制在军标要求阈值以上，避免相邻芯线之间出现串扰、击穿等问题。接触件尾部设置压接腔体，可适配不同线径的屏蔽音频线缆，线缆接入后通过尾部的密封橡胶圈与锁紧结构实现线缆固定与端口密封，可达到IP67级别的防护能力，防止雨水、沙尘进入连接器内部造成接触件氧化、短路。从安装边界来看，该连接器对接端采用标准化的卡口定位槽，对接时仅需将插头与插座的定位凸台对准卡槽，旋转较小角度即可完成锁紧，无需额外工具即可实现快速插拔，适配前线应急抢修、设备快速部署的使用需求。插头端的外壳设置防滑滚花结构，操作人员佩戴防护手套时也可顺利完成插拔操作，不会出现打滑问题。

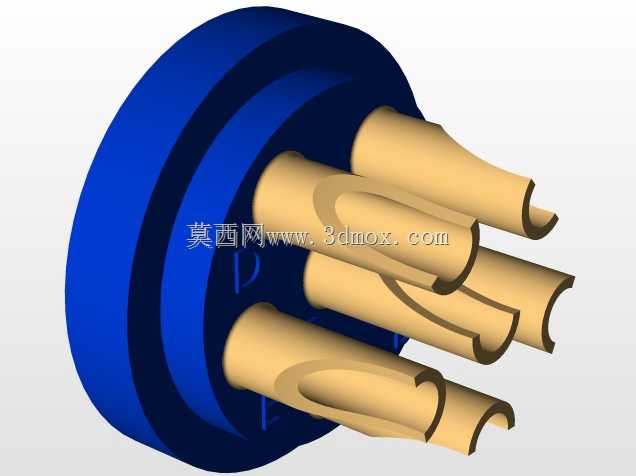

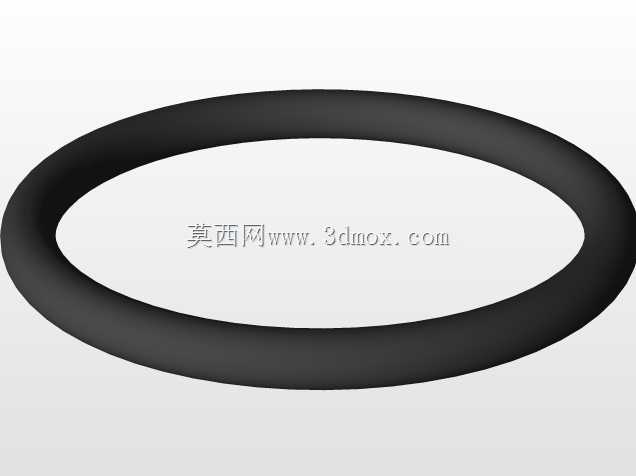

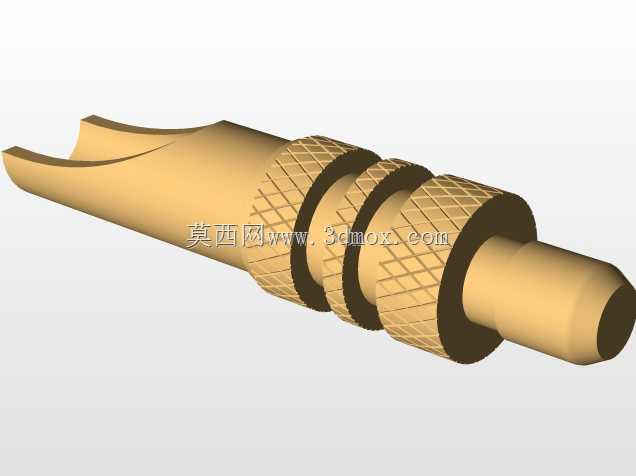

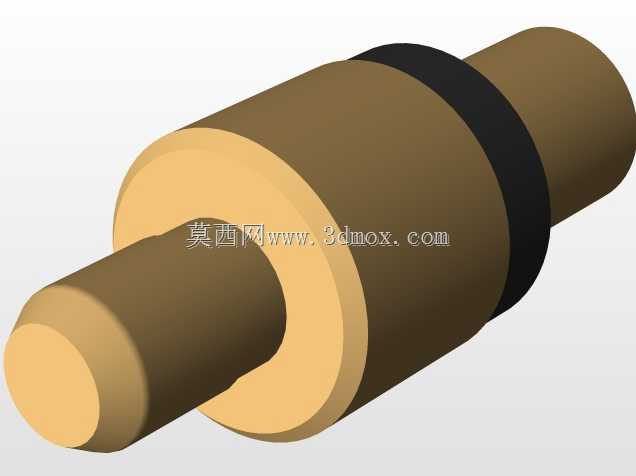

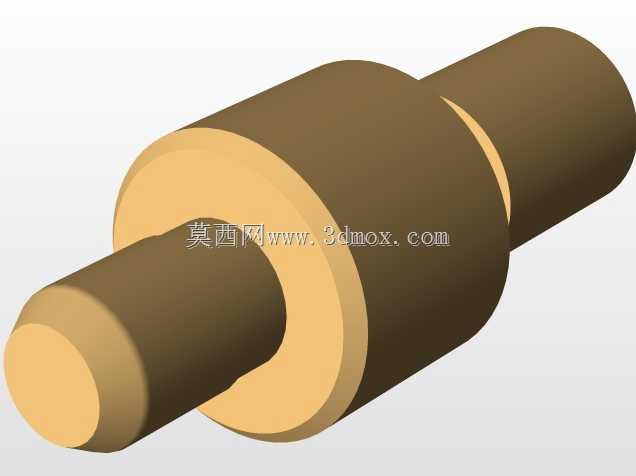

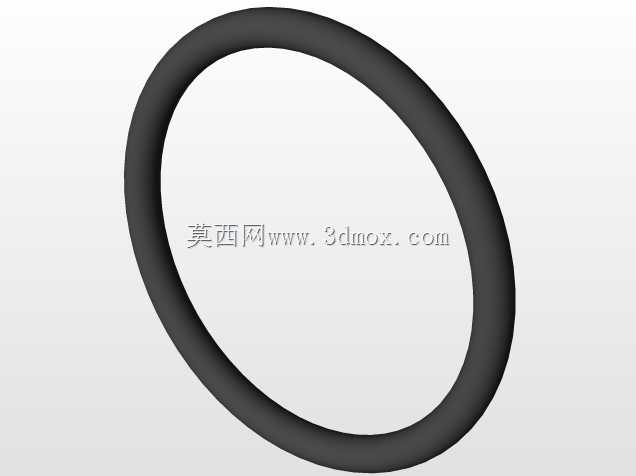

　　内部的接触件采用弹性冠簧结构，插合后接触件与插孔形成多面接触，接触电阻稳定在毫欧级，即使在持续振动工况下也不会出现瞬断问题，满足军标中振动、冲击环境下的接触可靠性要求。设计过程中充分考虑了误插防护需求，壳体上的定位键采用非对称布局，不同芯数定义的连接器无法完成插合，从结构上避免操作人员错插导致的设备损坏、信号接反问题。连接器内部的密封结构采用多层橡胶密封圈，分别设置在壳体对接面、尾部线缆入口处，既可以阻挡液态、固态异物进入，也可缓解线缆弯折时的应力，避免线缆根部反复弯折导致的线芯断裂。从实际使用场景出发，该连接器可适配单兵通讯耳机、车载电台手咪、机载通讯头盔等设备的音频连接需求，在-55℃到125℃的工作温度区间内均可保持结构稳定，

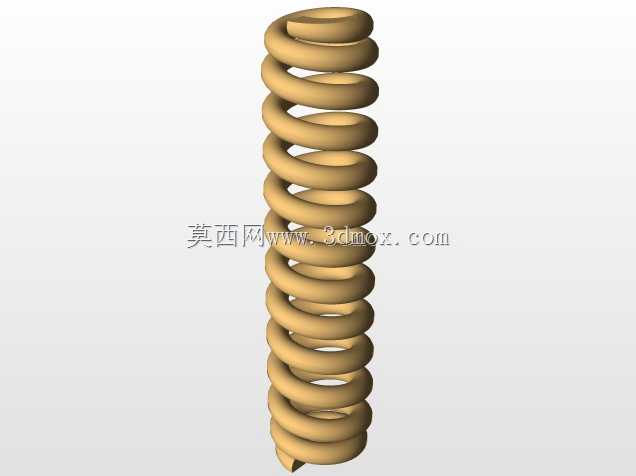

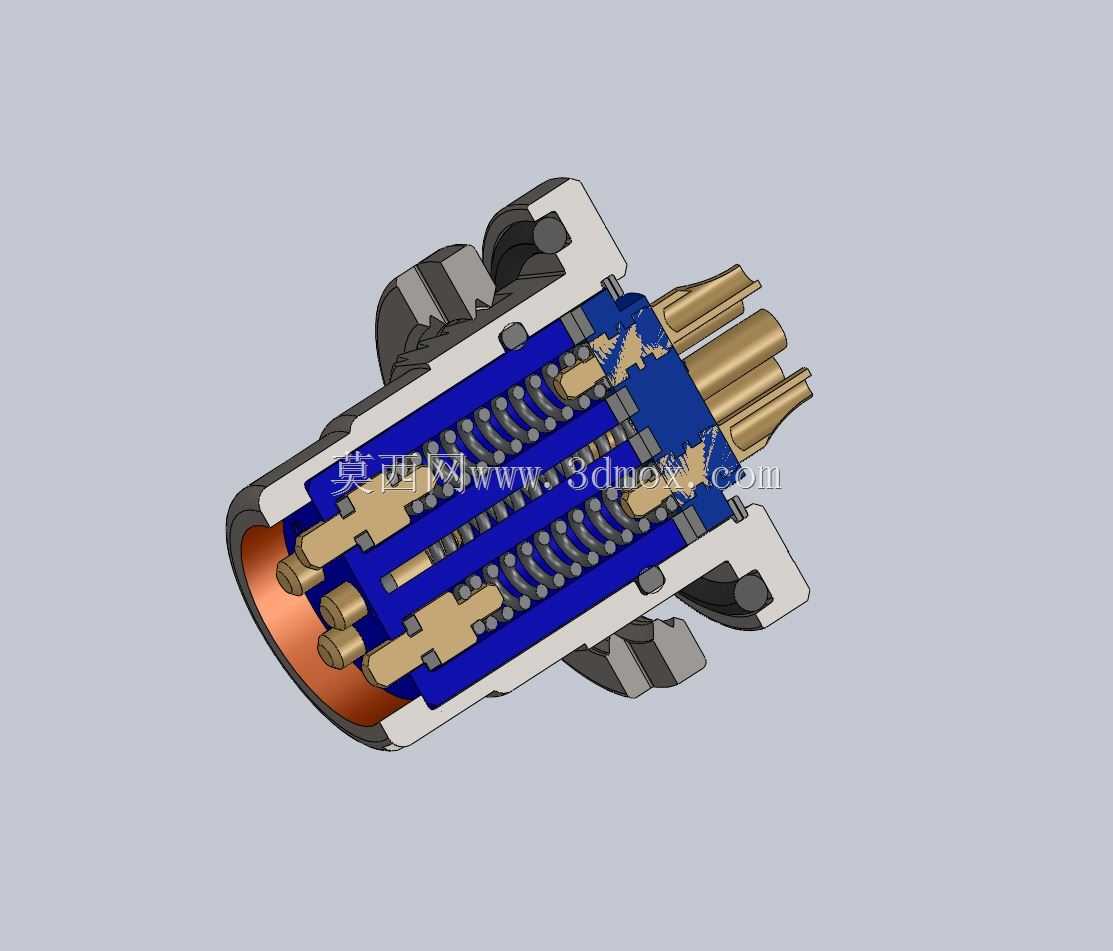

　　绝缘件不会出现低温脆裂、高温软化变形问题，金属部件的镀层也不会因温度交变出现脱落、氧化问题。建模过程中完整还原了连接器内部的每一处细节，包括冠簧的接触齿结构、绝缘基座的定位卡槽、壳体的卡口锁紧轨迹、尾部的线缆密封结构，所有配合面的尺寸公差均按照军标要求的配合精度设置，可直接用于设备结构设计时的装配干涉检查、连接机构选型验证，也可用于模拟连接器插拔过程的运动仿真，验证锁紧结构的可靠性。
