环形光学传感组件结构设计

项目分类:传感器 发布时间:2022-07-30 ID:693896
  • 环形光学传感组件结构设计
  • 环形光学传感组件结构设计

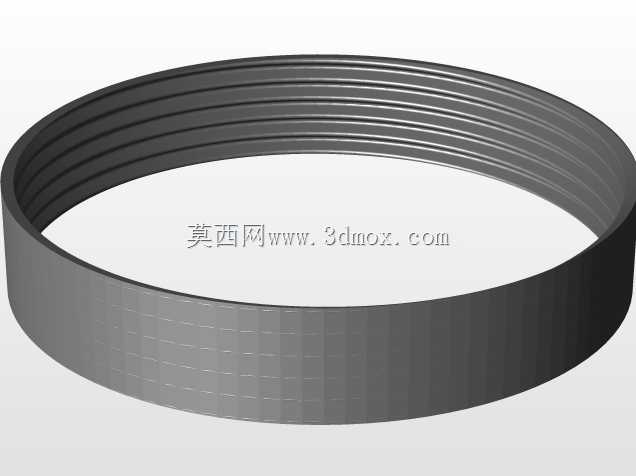

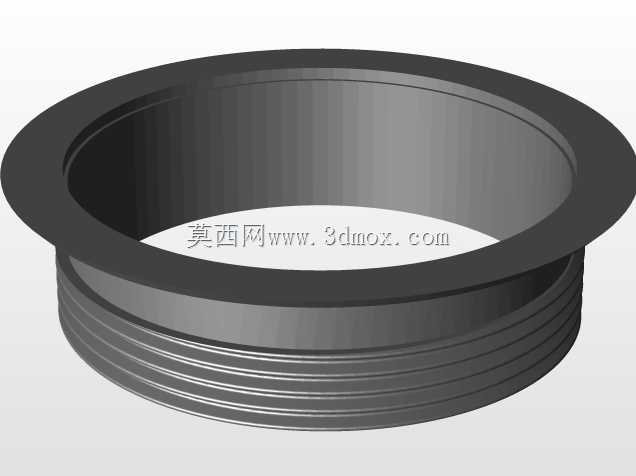

  这款环形光学传感组件的设计,最初是针对自动化产线内孔同轴度检测场景的需求展开的,在精密轴类零件加工的在线检测工位,传统的点式光学传感器需要多组排布才能完成整圈轮廓的采集,不仅安装调试繁琐,还容易因为多传感器数据拼接出现检测误差,而环形结构的传感组件可以直接套设在被测轴件外侧,无需复杂的对位调整,就能实现整圈360度的光学信号采集,大幅提升检测效率与数据准确性。从功能特性来看,该组件采用多道环形槽的结构设计,内侧的环形槽用于排布光学发射与接收元件,每道槽内的元件按照等角度间距排布,保证整圈检测范围内的信号覆盖无死角,相邻槽之间的凸台结构一方面起到隔光作用,避免不同通道的光学信号出现串扰,另一方面也作为结构加强筋,

  提升薄壁环形构件的整体刚性,避免在安装或者长期使用过程中出现形变,影响检测精度。外侧的光滑柱面结构是安装基准面,加工时需要保证与内侧传感元件安装槽的同轴度公差控制在0.02mm以内,这样才能保证组件安装到设备基座上之后,检测基准与设备运动基准重合,减少系统误差。设计过程中首先确定的是组件的内孔尺寸,这个尺寸需要匹配常见的直径20-60mm的轴类被测件,预留足够的检测间隙,避免被测件输送过程中与传感组件发生剐蹭,同时间隙也不能过大,否则会导致光学信号的衰减,影响检测灵敏度,最终确定的内孔直径比常规被测件最大直径大8mm,既保证了通行空间,也控制了光学路径的长度。组件的轴向宽度设计参考了光学元件的焦距参数,

  保证发射端的光线能够准确聚焦到被测件表面,反射后的光线也能精准被接收端捕获,宽度过窄会导致元件排布空间不足,过宽则会占用过多的产线安装空间,最终的宽度尺寸在满足元件排布的前提下做了最小化处理,适配紧凑化的产线设计需求。安装边界方面,组件的外侧柱面设置了两个对称的定位平面,用于安装时的周向防转,不需要额外设计复杂的定位结构,直接通过基座上的抱紧箍配合定位平面就能完成固定,安装时只需要保证组件内孔与被测件的运动轴线同轴即可,调试难度远低于多传感器组合的检测方案。组件的壁厚设计经过了反复的刚度校核,因为是薄壁环形结构,如果壁厚过薄,在抱紧安装时容易出现椭圆形变,导致内侧的元件位置偏移,直接影响检测精度,壁厚过厚则会增加整体重量,

  也会增大外形尺寸,最终通过有限元仿真验证,在常规安装抱紧力下,选定的壁厚可以将形变控制在0.005mm以内,完全满足精密检测的刚度要求。在实际应用场景中,这类环形光学传感组件除了轴类零件的尺寸检测,还可以用于管材内壁缺陷检测、环形零件的焊缝位置识别、旋转件的跳动检测等场景,只要是需要整圈环形检测区域的工况,都可以通过调整内孔尺寸和元件参数来适配。设计时还考虑了组件的防护需求,内侧的元件安装槽在元件装配完成后,可以通过灌封透明光学胶的方式进行密封,既不影响光学信号的传输,还能阻挡加工现场的切削液、粉尘进入组件内部,提升在工业恶劣环境下的使用寿命,外侧的安装基准面做了阳极氧化处理,避免长期使用出现锈蚀,保证安装基准的精度稳定性。不同于分体式的传感检测方案,这款一体化的环形组件在出厂前就可以完成所有元件的校准,用户安装到设备上之后只需要做简单的基准标定就可以投入使用,不需要现场进行多传感器的位置校准和数据匹配,能够大幅缩短设备的组装调试周期,也降低了后期维护的难度,当组件出现故障时可以整体快速更换,减少产线的停机时间。结构设计上还在组件的端面预留了走线槽,用于布置内部元件的连接线,走线槽的位置避开了安装定位面,不会影响组件的安装精度,连接线从组件的径向引出,适配常规的设备布线方式,不会和周边的运动部件产生干涉。
