NEMA17规格42型步进电机结构设计

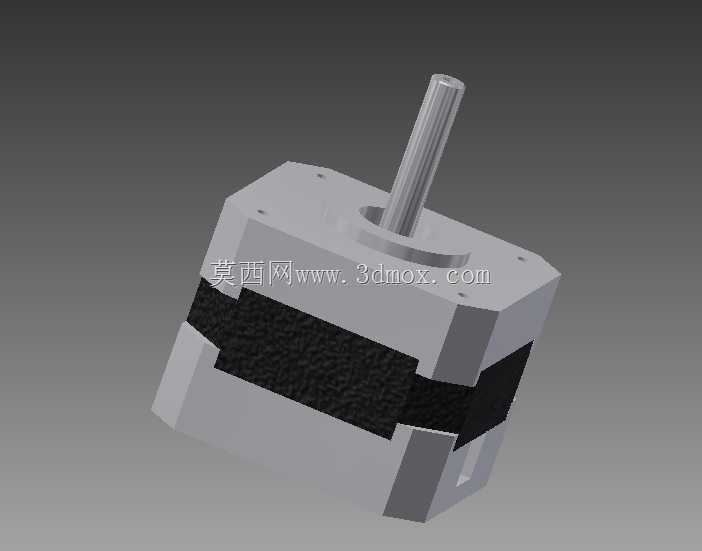

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是应用占比极高的动力执行元件，这类电机的安装法兰尺寸统一为42mm见方，行业内也常直接称其为42步进电机，适配绝大多数轻载运动场景的扭矩输出需求。从结构设计层面看，这款电机的主体采用方形机壳设计，区别于圆形机壳的步进产品，方形法兰的四个安装孔位直接在机壳端面上一体加工成型，安装时不需要额外的转接法兰，能直接贴合设备安装板完成固定，安装孔的孔距严格遵循NEMA17标准的31mm间距，适配市面上绝大多数标准的电机支架、同步轮安装座、丝杆联轴器模组，不需要针对安装位做二次改孔加工。电机的输出轴采用单出轴设计，

　　轴径为常规的5mm规格，轴端加工有平位，搭配紧定螺丝固定的同步轮、联轴器时可以有效避免传动过程中出现打滑空转的问题，轴的伸出长度经过适配优化，既可以满足常规2GT同步轮、刚性联轴器的安装深度需求，也不会因为轴伸过长导致悬臂负载过大，影响轴承的使用寿命。机壳中部的黑色包覆层为定子组件的封装结构，设计时在保证定子铁芯固定强度的前提下，尽可能压缩了机壳的整体厚度，电机整体的机身长度适配25mm扭矩规格的绕组参数，在1.5A左右的相电流下可以提供足够的保持扭矩，满足轻载传动场景下的启停定位需求，不会出现丢步问题。在实际选型应用中，这类电机常搭配A4988、DRV8825这类常见的步进驱动模块使用，绕组的接线端直接从电机尾部的出线座引出，

　　接线时可以根据驱动板的丝印定义直接对应连接，不需要额外调整线序做适配。设计建模过程中，需要重点关注几个安装边界尺寸：首先是法兰端面的止口尺寸，虽然部分低成本42步进电机取消了止口定位结构，但标准NEMA17电机的法兰端会设计直径22mm、深度1.5mm的定位止口，和安装板上的定位孔配合时，可以保证电机输出轴和传动部件的同轴度，避免因为安装偏心导致的传动抖动、轴承磨损加快问题；其次是电机尾部的编码器安装空间，如果后续需要加装闭环编码器做位置反馈，建模时需要在电机尾部预留至少10mm的轴向空间，避免编码器和设备结构出现干涉；另外电机本体的四个安装孔为通孔设计，采用M3螺丝从安装板背面穿入固定时，需要注意螺丝的拧入深度不能超过3mm，

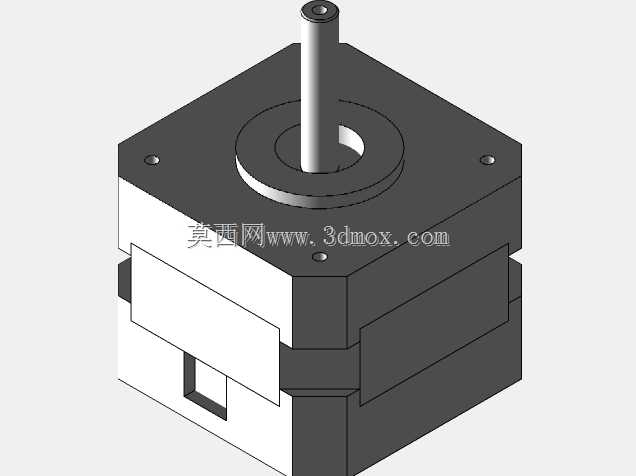

　　避免螺丝顶到内部的定子绕组造成绝缘层破损。从实际使用场景的适配性来看，这款电机的机身尺寸足够紧凑，在小型桌面数控雕刻机的X/Y轴传动结构里，单台电机搭配20齿2GT同步轮、200mm行程的直线导轨，可以实现0.01mm级别的定位精度，移动速度最高可以达到200mm/s，完全满足小型工件的雕刻加工需求；在小型传送带模组的动力端应用中，这款电机搭配10:1的行星减速箱后，可以输出足够的扭矩驱动1kg以内的负载做匀速输送，不会因为负载波动出现转速不稳的问题；在自动化点胶设备的Z轴升降结构里，这款电机搭配T8丝杆可以实现精准的位移控制，配合断电抱闸模块可以避免Z轴滑块在断电时出现下滑撞针的问题。建模过程中对电机的棱角做了轻微的倒角处理，还原实际量产产品的工艺特征，机壳表面的质感做了分色处理，区分金属机壳和中部的封装层结构，输出轴的金属质感和端面的平位特征都做了精准还原，导入装配体时可以直接和标准的联轴器、同步轮、安装支架完成配合，不需要额外调整模型的配合尺寸，能有效缩短结构设计阶段的建模周期，避免因为模型尺寸和实际实物不符导致的装配干涉问题。在做设备整体布局时，还要考虑电机的散热空间，这类步进电机在持续高速运行时表面温度会升到60摄氏度左右，安装时不要让电机表面直接贴附在塑料结构件上，避免长期高温导致塑料件变形，必要时可以在电机机壳表面粘贴小型散热片提升散热效率，延长电机的连续运行时长。
