三角翼动力系统用多翼无刷电机结构

　　这款适配三角翼的无刷电机，在航模动力配套领域属于针对性优化的动力输出部件，日常应用场景覆盖小型三角翼航模、低速轻载三角翼载人实验飞行器、固定翼航模改装动力组等场景，核心作用是为飞行器提供持续稳定的推力输出，匹配螺旋桨完成电能到机械能的转换，相比同功率有刷电机，它的运转阻力更低、连续工作时长更长，不会因为碳刷磨损出现动力衰减的问题，很适合航模飞行时需要长时间稳定输出动力的工况。

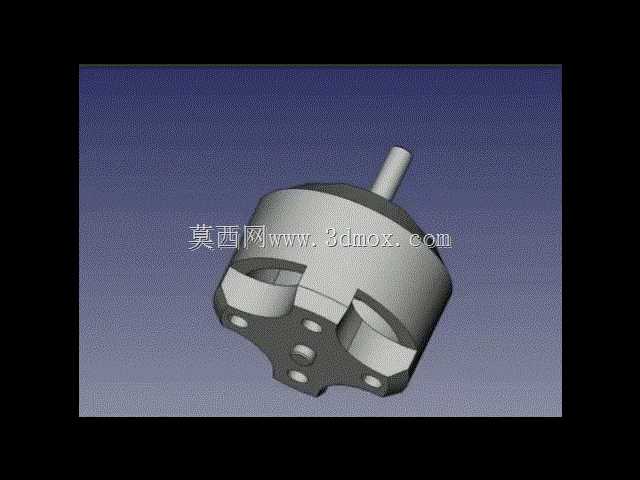

　　从功能特性来看，这款电机采用外转子结构设计，转子外壳直接集成安装位，输出轴从端盖中心伸出，轴径匹配常规航模螺旋桨的安装孔径，不需要额外加装轴套就能完成桨叶固定。端盖部分做了对称的镂空开槽设计，一方面是为了减轻电机整体自重，降低三角翼的动力负载，另一方面是在电机高速运转时，能引导气流穿过定子绕组间隙，带走线圈通电产生的热量，避免长时间大油门工况下出现绕组过热退磁的问题。底部的安装法兰做了四个对称的固定孔位，孔位间距匹配常规航模电机座的安装尺寸，不管是木质电机座、3D打印塑料电机座还是碳纤维电机座，都能直接对位安装，不需要额外打孔调整。

　　设计思路上，这款电机没有追求过高的KV值，而是偏向低转速大扭矩的输出特性，适配大尺寸低速螺旋桨，刚好匹配三角翼飞行时需要的低转速大推力需求，避免小桨高转速带来的效率低下、续航缩水问题。结构上把定子绕组固定在中心基座，转子磁钢贴合在外转子内壁，气隙控制在均匀的0.2mm区间，既保证磁通量的利用率，又不会因为加工公差出现转子扫膛的问题。输出轴和转子端盖采用过盈配合加顶丝固定的双重固定方式，大推力输出时不会出现轴体松脱的故障。

　　安装边界方面，电机整体外径控制在常见航模电机的适配尺寸范围内，总长度不含输出轴的部分不会超出常规三角翼机头的整流罩容纳空间，输出轴伸出长度刚好满足螺旋桨加锁紧螺母的安装需求，不会出现轴长过短无法固定桨叶、轴长过长增加额外阻力的问题。底部安装法兰的厚度控制在合理区间，既保证安装结构强度，又不会过多占用机头的内部空间，给电调、接收机等电子设备留出足够的布置位置。固定孔采用通孔设计，搭配M3规格的螺丝就能完成固定，安装时不需要额外攻丝，现场装配效率很高。

　　实际使用中，这款电机的运转平顺性表现较好，转子做了动平衡校正，高速运转时不会出现明显的振动，避免振动传递到机身影响飞控传感器的工作精度。外壳采用金属材质，既可以作为磁路的一部分导磁，又能起到散热外壳的作用，连续大油门工作时外壳的温度能控制在合理区间，不会因为高温影响内部永磁体的磁性能。端盖的镂空位置刚好对准定子绕组的端部，飞行时的迎面气流可以直接吹到绕组上，散热效率比封闭式端盖的电机高出不少，很适合三角翼这种飞行时迎面气流充足的应用场景。
