螺栓压紧式密封填料箱结构设计

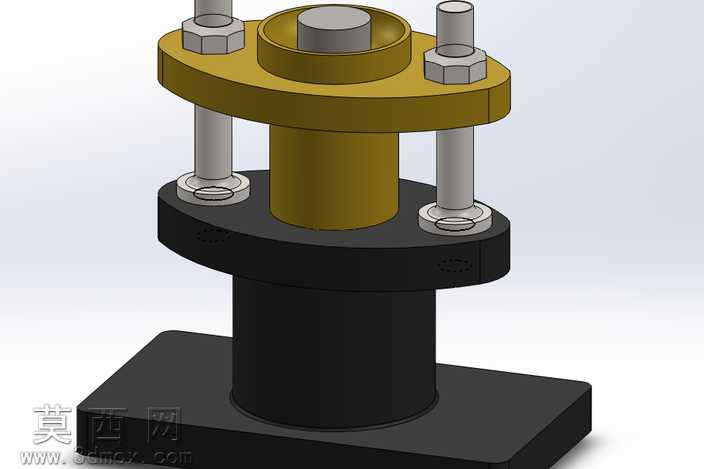

本作品为螺栓压紧式密封填料箱三维建模成果，建模过程严格遵循机械密封组件的实际装配逻辑与尺寸规范，先以基准轴与基准面搭建全局定位框架，自下而上依次完成底座、填料函筒体、压盖、压紧螺栓、配套螺母与垫圈的特征构建。底座采用带安装孔的矩形板式结构，建模时通过拉伸凸台生成主体轮廓，对安装孔位添加同轴度与位置度约束，保证后续与配套设备安装时的定位精度；填料函筒体为同轴阶梯圆柱结构，内壁与外壁分别添加同轴度几何约束，筒体内腔预留填料填充空间，尺寸匹配常用密封填料的装填规格。上部压盖采用圆盘式结构，中心开设与穿设轴件匹配的通孔，沿圆周方向均匀分布两个螺栓过孔，孔位与下部底座的螺纹安装孔严格同轴，保证压紧力可均匀传递至内部填料。压紧组件采用六角头螺栓配六角螺母与平垫圈的标准件组合，建模时还原标准紧固件的六角头、螺纹段、光杆段细节特征，螺纹部分采用装饰螺纹线搭配简化牙型特征，既保证视觉辨识度又控制模型整体轻量化水平。材质渲染阶段，为底座与下部筒体赋予哑光黑色金属材质，模拟铸铁部件的磨砂质感，表面添加细微的铸造纹理提升真实感；上部压盖赋予黄铜色金属材质，还原铜质压盖的金属光泽与轻微反光特性；螺栓、螺母与垫圈赋予银灰色镀锌钢材材质，表面添加细微的镀锌层颗粒质感，区分不同部件的材质属性。结构设计上采用双螺栓对称压紧布局，相比单螺栓压紧结构可避免压盖偏斜，保证填料周向受力均匀，提升密封可靠性；压盖与筒体之间预留合理的压缩行程，可满足填料磨损后的压紧量补偿需求，无需频繁更换填料即可维持密封性能。建模过程中对所有装配体添加完整的配合约束，包括底座与筒体的同轴配合、端面重合配合，螺栓与安装孔的同轴配合，螺母与螺栓的螺纹配合、压盖与螺栓的滑动配合，保证模型可模拟实际的压紧调节动作，可用于机械密封结构的教学演示、装配工艺验证以及配套设备的虚拟装配调试，清晰展现填料箱的密封原理与装配关系，各部件的干涉检查全部通过，无结构冲突问题，尺寸公差符合通用机械密封组件的设计规范。
