法兰连接角式非返止回阀结构设计

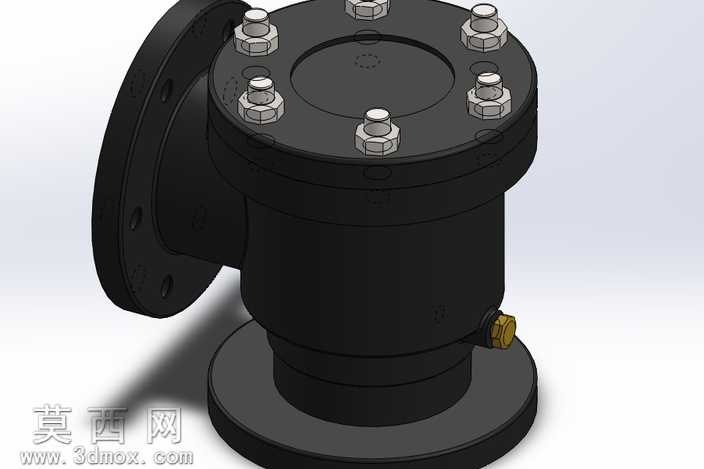

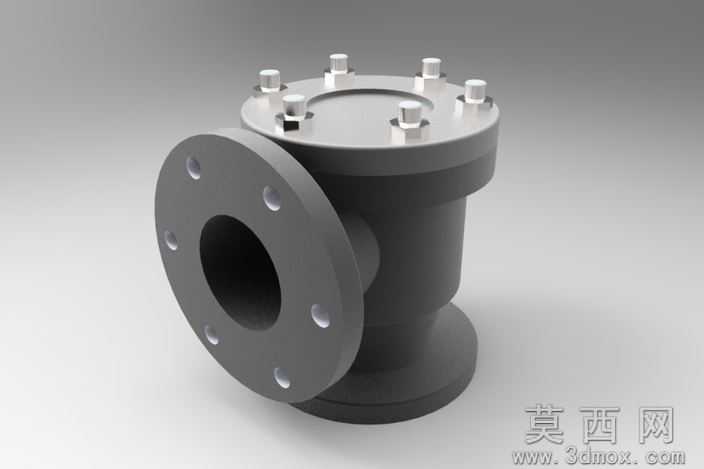

本模型为角式法兰连接非返止回阀，采用三维参数化建模完成整体结构搭建，建模过程中先以阀体中轴线为基准绘制流道截面草图，通过旋转特征生成阀体主体的L型流道结构，上下端与侧端分别绘制法兰盘截面，拉伸生成带螺栓孔的法兰连接结构，法兰盘上的螺栓孔采用圆周阵列方式均匀排布，保证安装时的受力均匀性。阀盖部分同样采用法兰连接形式，与阀体上端法兰通过六角螺栓与配套螺母实现紧固连接，建模时对螺栓、螺母的标准六角头、螺纹段结构做了简化处理，既保证装配关系清晰，又避免模型过于冗余。阀体底部设置支撑底座，通过拉伸与圆角过渡特征实现与阀体主体的平滑衔接，增强阀件放置与安装的稳定性。阀体侧下方设置小型外螺纹接头，用于阀腔排污或者压力检测接口，建模时通过螺纹扫描特征生成外螺纹结构，还原接口的装配属性。材质渲染阶段，阀体主体采用哑光黑色铸铁材质，调整粗糙度参数还原铸钢件的磨砂质感，螺栓、螺母采用镀锌亮面金属材质，调整反射参数突出金属紧固件的光泽感，底部小接头采用黄铜材质，通过色彩与质感区分不同功能部件。结构设计上遵循角式止回阀的流道特性，介质从下端法兰进入，侧端法兰流出，内部阀瓣结构可在介质回流时自动截断流道，阻止介质反向流动，法兰连接形式适配中高压管路的安装需求，周向均匀布置的螺栓可保证密封面的压紧力均匀分布，避免介质泄漏。建模过程中对各部件的装配间隙做了合理预留，还原实际产品的装配公差，所有密封面位置都做了平面度的结构示意，方便后续工程图导出时标注形位公差要求，整体模型结构完整，各部件装配关系清晰，可用于管路系统的阀件选型展示、装配模拟以及教学演示使用。
