便携圆柱密封储液容器结构设计

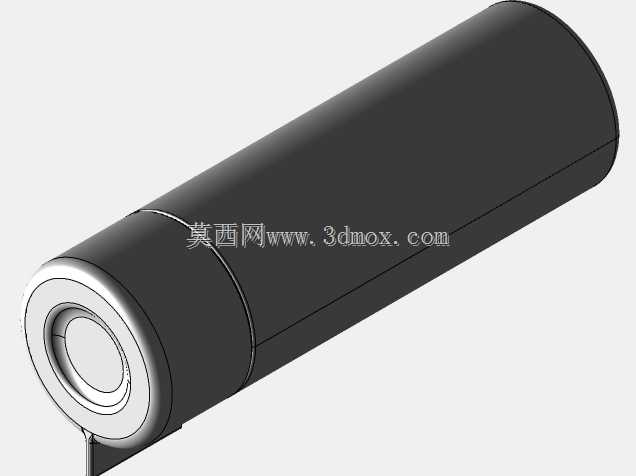

　　这款圆柱型密封储液容器的三维结构，核心面向日常便携储水、随身饮品携带这类民用场景，同时也可拓展用于工业场景下小剂量润滑液、清洁试剂的便携存储，在户外作业、日常通勤、小型设备运维等场景下都有对应的使用需求。从结构功能来看，整体采用等直径圆柱壳体作为主体储液腔，圆柱形态的优势在于周向受力均匀，盛装液体时侧壁应力分布一致，相比异形壳体能在同等壁厚下承受更高的内部液体压力，同时圆柱形态握持贴合手掌弧度，日常携带抓握的手感更适配，放置在背包侧袋、工装口袋时也不会因为棱角产生硌碰的问题。端部的密封结构采用嵌套式旋合设计，密封端设置了多层环形止口，配合过盈配合的密封胶圈安装位，能够在旋合到位后形成多道密封屏障，避免容器倾斜、

　　倒置甚至跌落时出现液体渗漏的问题，密封端中心的内凹结构是为了预留密封件的压缩变形空间，当旋盖拧紧时，密封胶圈被挤压填充到内凹区域与壳体端面的间隙中，不会因为长期压缩出现永久形变导致密封失效。设计过程中优先考虑了壳体的加工工艺适配性，主体圆柱壳体采用薄壁拉伸成型的工艺路线，壁厚控制在均匀一致的范围内，避免出现局部壁厚过薄导致的承压不足，或是壁厚过厚带来的整体重量超标问题，壳体上的环形凸筋并非装饰结构，而是用于提升壳体的径向抗变形能力，当容器受到侧向挤压时，环形凸筋能够分散局部应力，避免壳体出现凹陷变形影响旋盖的配合精度。端部的旋合结构采用了标准的细牙螺纹配合，细牙螺纹的螺距更小，旋合后的自锁性能更好，

　　不会因为日常携带过程中的振动出现旋盖松脱的问题，同时螺纹起始端设置了导向倒角，装配时能够快速对齐螺纹，不需要反复调整对位，无论是自动化装配线批量组装，还是用户日常使用时手动开合，都能获得顺畅的操作体验。从安装与尺寸边界来看，整体外径控制在适配常规杯架、背包侧袋的尺寸范围内，轴向长度根据储液容量做了对应匹配，端部密封组件的外径与主体壳体外径保持一致，没有突出的凸缘结构，整周没有尖锐棱角，放置在平面上时能够稳定直立，不会因为局部突出导致放置不稳倾倒。密封端外侧的环形凹槽是用于安装防滑硅胶圈的位置，用户拧动旋盖时能够增加手指接触的摩擦力，即使手上沾有水渍或是油污，也能顺利施力拧开旋盖，不会出现打滑的问题。内部储液腔做了光滑圆弧过渡设计，

　　腔体内壁没有直角死角，日常清洗时能够轻松冲净内壁残留的液体，不会因为死角积留污渍滋生细菌，适配日常盛装饮用水、饮品的卫生要求。壳体与端盖的配合位置设置了定位止口，当旋盖拧到预设的密封位置时，止口会形成明显的到位触感，用户不需要过度用力拧紧就能达到密封效果，避免过度旋紧导致螺纹滑牙或是密封件被过度挤压损坏。整体结构没有多余的冗余零件，所有配合面都做了公差适配，既保证了各部件之间的装配精度，也控制了整体的零件数量，降低批量生产时的装配复杂度与生产成本，同时也减少了长期使用过程中可能出现故障的连接点位，提升产品的整体使用寿命。在结构强度校核层面，针对日常使用中常见的1.2米高度自由跌落工况，壳体的环形加强筋能够吸收跌落时的冲击能量，避免壳体出现开裂，端盖与壳体的螺纹配合长度经过优化，跌落时的冲击载荷能够均匀分布在整圈螺纹上，不会因为局部应力集中导致螺纹崩裂。
