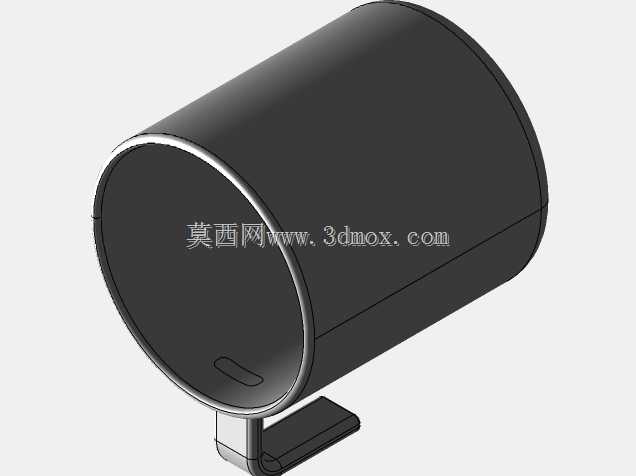

带壁挂支架的简约圆柱饮水杯结构设计

　　这款带壁挂支架的圆柱饮水杯，在日常家居、办公工位、公共休息区等场景都有明确的适配空间，区别于常规放置在桌面的杯具，其配套的L型壁挂支架可以充分利用垂直墙面空间，避免桌面零散物品堆积带来的空间挤占问题，尤其适合桌面面积有限的紧凑型工位、宿舍上铺侧边、公共饮水区墙面等安装场景。从功能特性来看，杯身采用直筒圆柱构型，内壁无多余凹凸结构，日常清洁时可以无死角擦拭内壁残留的水渍、茶渍，降低长期使用后的污垢附着概率；杯口做了卷边钝化处理，日常饮水接触唇部时不会有尖锐割感，同时卷边结构也能提升杯口的结构刚度，即使日常轻微磕碰也不容易出现杯口变形的问题。杯身底部预留了和支架匹配的定位卡槽，和壁挂支架装配时，卡槽可以卡在支架的支撑托片上，

　　避免杯身放置后出现横向滑移、意外脱落的问题，支架的固定底座上预留了两个沉头安装孔，安装时可以通过膨胀螺丝或者自攻螺丝将支架固定在墙面、工位隔板等垂直安装面上，沉头孔设计可以让螺丝头部完全埋入支架底座内，不会出现凸起刮蹭杯身外壁的情况。设计过程中，首先确定了杯身的容量边界，按照日常单次饮水的常规需求量，杯身内部有效容积控制在350ml左右，既不会因为容量过大导致杯身自重过高，壁挂后长期受力出现支架松动，也不会因为容量过小需要频繁接水影响使用体验。杯身壁厚做了均匀化处理，整体壁厚保持在2mm，既保证了杯身整体的结构强度，日常手持握持时不会因为轻微捏压出现变形，也能控制整体的材料用量，降低生产环节的原料成本。

　　杯身底部的定位槽深度设计为3mm，刚好可以卡在支架托片的凸起定位边上，放置时不需要额外对准，只要将杯身底部平放到支架托片上，定位槽就会自动和定位边契合，取放时直接向上抬起杯身就可以脱离支架，不需要额外的锁扣结构，操作逻辑简单，适配不同年龄段的使用习惯。支架的支撑托片做了1.5度的向上倾斜角度，当杯身放置在支架上时，杯身会有轻微的向墙面侧的倾斜角度，即使受到轻微的外力触碰，杯身也会向墙面侧倾倒，不会向外侧掉落，提升了壁挂使用时的安全性。从安装边界来看，支架固定底座的整体尺寸控制在长60mm、宽40mm，只需要墙面有一块巴掌大的平整安装面就可以完成固定，对安装面的面积要求很低，即使是工位的金属隔板、宿舍的木质床板侧边都可以完成安装，

　　不需要对安装面做大面积的改造。杯身整体的外直径为75mm，高度为100mm，放置在支架上之后，杯身最外侧距离墙面的距离为90mm，不会因为突出过多导致过往人员磕碰，在狭窄的过道侧边安装也不会影响正常通行。杯身外壁做了哑光磨砂处理，日常手持时不会因为手汗出现打滑的问题，同时哑光表面不容易残留指纹印，长期使用也能保持外观的整洁度，不需要频繁擦拭打理。在结构验证环节，针对壁挂使用的受力场景，对支架的支撑托片做了受力校核，当杯身装满水总重量达到450g时，支架托片的最大变形量控制在0.1mm以内，不会因为长期承重出现托片下弯、杯身倾斜的问题；杯身和支架接触的位置做了圆角过渡，避免硬接触导致的杯身外壁刮花，长期取放也不会在杯身留下明显的磨损痕迹。这款杯具的设计没有多余的装饰性结构，所有的结构特征都服务于实际使用需求，从安装适配、日常使用、清洁维护多个维度做了平衡，既满足了壁挂收纳节省空间的核心需求，也兼顾了日常饮水使用的便利性，适合在各类需要节省桌面空间的场景下配套使用。
