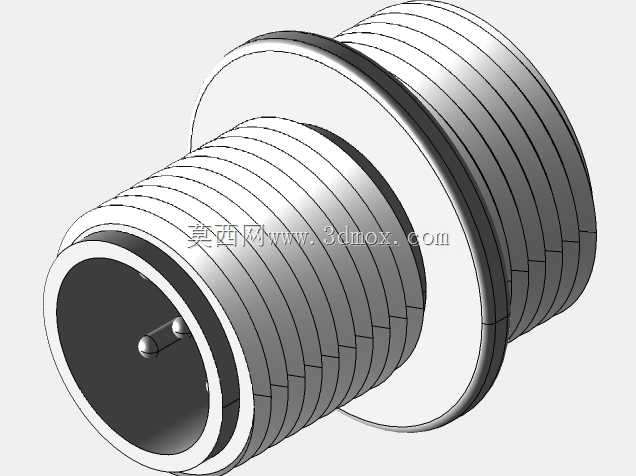

M12外螺纹5芯面板前置安装接头结构

　　这类M12规格的前置面板安装接头，是工业通讯链路里最常见的板端互连部件，日常在工业以太网组网、传感器信号传输、现场总线设备连接场景里随处可见，不管是机床操作面板、设备侧接线盒、分布式IO模块的接口端，还是工业相机、伺服驱动器的信号引出位置，都能看到同结构产品的应用。从实际使用需求出发，这类接头的核心作用是在设备面板上形成稳定的信号通路，同时承担面板开孔处的防护、定位功能，避免线缆直接拉扯内部焊接端子，也能阻挡车间内的粉尘、切削液溅入设备腔体内部。

　　设计这类接头的时候，首先要匹配标准M12螺纹的安装公差，外螺纹段的螺距、大径小径尺寸严格遵循公制螺纹规范，确保和配套的锁紧螺母、面板开孔能顺畅配合，不会出现安装卡滞或者螺纹滑牙的问题。前置安装的结构形式，意味着接头的法兰盘会贴在设备面板的外侧，安装时从面板外侧穿入开孔，内侧用六角螺母锁紧固定，这种安装方式的好处是后期维护更换接头时，不需要拆开设备内部的腔体盖板，直接在面板外侧就能完成拆卸更换，大幅降低现场运维的工作量。

　　从结构细节来看，这款接头采用塑料壳体材质，相比金属壳体版本重量更轻，绝缘性能更优异，适合对绝缘防护有要求、没有强电磁屏蔽需求的通讯场景。接头内部的5个插针采用圆周排布方式，插针的伸出长度、相邻插针的间距都经过严格校核，确保和配套的孔端插头对接时，每根插针都能精准对位，不会出现插针弯折、接触不良的问题。插针根部和塑料壳体的结合位置做了密封嵌装结构，避免液体顺着插针缝隙渗入设备内部。法兰盘和外螺纹衔接的位置设计了密封垫圈的安装槽，现场安装时配套橡胶密封圈，锁紧后能让法兰盘和面板表面紧密贴合，达到IP67级别的防护能力，完全适配车间多粉尘、有液体飞溅的恶劣工况。

　　在安装边界的尺寸设计上，法兰盘的外径比面板开孔直径大出足够的压紧余量，确保锁紧后法兰盘能完全覆盖开孔边缘，不会出现局部漏缝；外螺纹段的长度经过精准计算，适配常用的1.5mm到3mm厚度的冷轧钢板、工程塑料面板，不会因为螺纹段过短导致螺母无法锁紧，也不会因为螺纹段过长突出面板内侧太多，挤占设备内部的布线空间。接头尾部的线缆衔接位置做了阶梯式的防拉扯结构，压接线缆后能承受一定的侧向拉力，避免日常布线拖拽时线缆从接头根部脱落，导致信号中断。

　　建模过程中，每一段螺纹的牙型都按照标准公制螺纹的截面轮廓绘制，通过螺旋扫掠生成实体，确保螺纹配合的干涉检查结果符合实际装配要求；塑料壳体的脱模斜度按照注塑工艺要求设置在1度到1.5度之间，避免后期开模生产时出现壳体粘模、脱模拉伤的问题；插针的位置度公差按照工业连接器的通用标准设置，保证同规格不同批次的接头都能和配套插头实现无差别互换。法兰盘的边角位置做了小圆角过渡，既避免安装时锐边划伤操作人员的手部，也能减少注塑生产时的应力集中问题，提升壳体的结构强度。

　　实际选型使用时，这类5芯的M12接头通常用于传输DeviceNet、CANopen这类现场总线信号，也可用于小功率的传感器供电与信号共线传输场景，相比螺钉压接的端子排，这种圆形连接器的对接效率更高，抗震性能更好，在设备移动、存在持续振动的工况下也能保持稳定的接触性能，不会因为长期振动出现接线松动、信号闪断的问题。面板前置安装的结构，也让设备外部的插头对接操作更加顺手，操作人员站在设备正面就能直观看到接口位置，快速完成线缆插拔，不需要探身到设备侧面或者背面寻找接口，提升现场接线调试的效率。
