内螺纹面板安装型三芯卡侬连接器结构

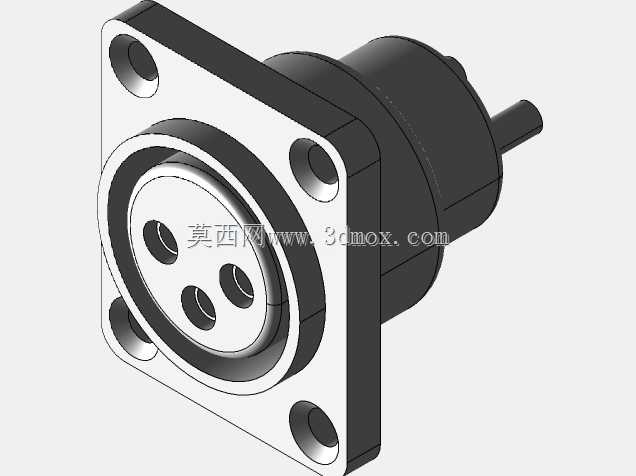

　　在专业音频传输、工业控制信号接驳、舞台灯光信号链路搭建的场景里，这类面板安装式内螺纹卡侬连接器是信号稳定传输的核心基础部件，常被集成在功放设备面板、舞台接线盒、工业控制柜侧壁、音频接口机箱上，负责平衡音频信号、低压控制信号的可靠接驳，相比普通直插式接插件，它的锁紧结构能避免现场布线拉扯导致的信号中断，适配演出、固定安装、工业现场等复杂布线环境的使用需求。从结构设计来看，这款连接器采用方形法兰盘作为安装基准，法兰盘四角预留了贯通安装孔，可通过螺丝从面板正面或背面完成锁紧固定，安装时需要在对应面板上开出匹配连接器主体外径的过孔，法兰盘的贴合面能完全覆盖安装孔边缘，既可以保证安装后的结构平整度，也能起到一定的防尘隔挡作用，

　　避免外部杂物从安装缝隙进入设备内部。接触端采用三芯孔式接触结构，三个接触孔呈等边三角形排布，对应卡侬插头的三个插针，这种排布方式具备防呆特性，插接时只有对准定位槽才能完成插入，能避免反插导致的针脚弯折、信号接反问题；接触件外围设置了多层环形台阶结构，插接时插头的外层护套会嵌入台阶间隙，形成多层贴合的密封配合面，既可以提升插接后的结构稳定性，减少晃动带来的接触不良，也能屏蔽外部电磁干扰对传输信号的影响，保障弱信号传输的完整性。尾部出线位置做了阶梯式收束结构，适配线缆护套的卡紧安装，线缆穿入后可通过尾部的锁紧套或者热缩套管完成固定，能承受一定程度的线缆拉拽力，避免线缆芯线与接触件的焊接点被拉脱；

　　连接器主体外壳采用硬质绝缘材质包覆金属屏蔽层，金属层与设备安装面板导通后可形成连续的屏蔽腔体，将信号传输路径完全包裹在屏蔽结构内，在强电设备周边、无线信号复杂的演出场地，能有效降低外部电磁干扰串入信号链路，减少底噪、信号闪断等问题。设计过程中需要重点把控几个关键尺寸边界：首先是法兰盘的安装孔位间距，要匹配行业通用的面板开孔标准，保证不同厂商生产的同规格连接器都能互换安装，不需要重新对面板进行二次加工；其次是插接端的配合尺寸，接触孔的内径、环形台阶的内外径、定位槽的宽度深度都要严格遵循卡侬连接器的通用尺寸规范，确保公母头插接时插拔力适中，既不会因为过松导致接触电阻过大，也不会因为过紧导致插拔困难、长期使用磨损过快；

　　另外还要注意连接器主体的轴向长度，要适配不同厚度的安装面板，当面板厚度在常规1mm到3mm区间时，法兰盘贴合后尾部不会突出设备内部过多，避免与设备内部的电路板、其他结构件产生干涉。在实际选型应用时，这类内螺纹面板安装的卡侬连接器多用于信号输入端口，对应的公头连接器在加工线缆时可通过外螺纹与端口的内螺纹实现额外锁紧，在振动较大的设备上、或者经常需要移动布线的场景下，螺纹锁紧结构能进一步提升连接可靠性，即使受到外力拉扯、设备振动，连接器也不会出现松脱。建模过程中对各个配合面的公差做了合理预留，安装孔的位置度公差、插接配合面的尺寸公差都按照接插件行业的常规精度要求设置，既可以满足3D打印手板验证的需求，也能直接用于结构装配干涉检查，在做设备整体结构设计时，可以直接调用这个模型完成面板开孔定位、内部布线空间预留，提前排查连接器与周边元器件的空间冲突问题，减少实际打样时的改模次数。
