后掠二面体飞行器机翼结构设计

　　在低速通用航空飞行器、小型无人验证机的气动布局选型中，后掠二面体机翼是兼顾低速升阻特性与横航向稳定性的常用结构形式，这类机翼的设计核心并非单纯复刻翼型曲面，而是要在气动效率、结构刚度、安装适配性三者之间找到工程化的平衡点。从实际应用场景来看，这类机翼既可以适配最大起飞重量50kg级的固定翼测绘无人机，也能用于航速150-220km/h区间的轻型载人运动飞机，部分高校航空专业的课程验证样机也会采用类似结构，用来验证上反效应与后掠角耦合下的飞行稳定性表现。

　　从功能特性上看，后掠布局能够延迟高亚音速状态下的激波产生，而二面体的上反结构可以在飞行器出现侧滑时，自动形成两侧机翼的升力差，为整机提供自然的横航向恢复力矩，减少飞控系统的增稳压力。和常规平直翼相比，这种结构的展弦比通常控制在6-8区间，根梢比设置在2.5-3之间，既能够保证机翼展向的升力分布接近理想椭圆分布，降低诱导阻力，也能避免翼尖结构刚度过低引发的颤振风险。

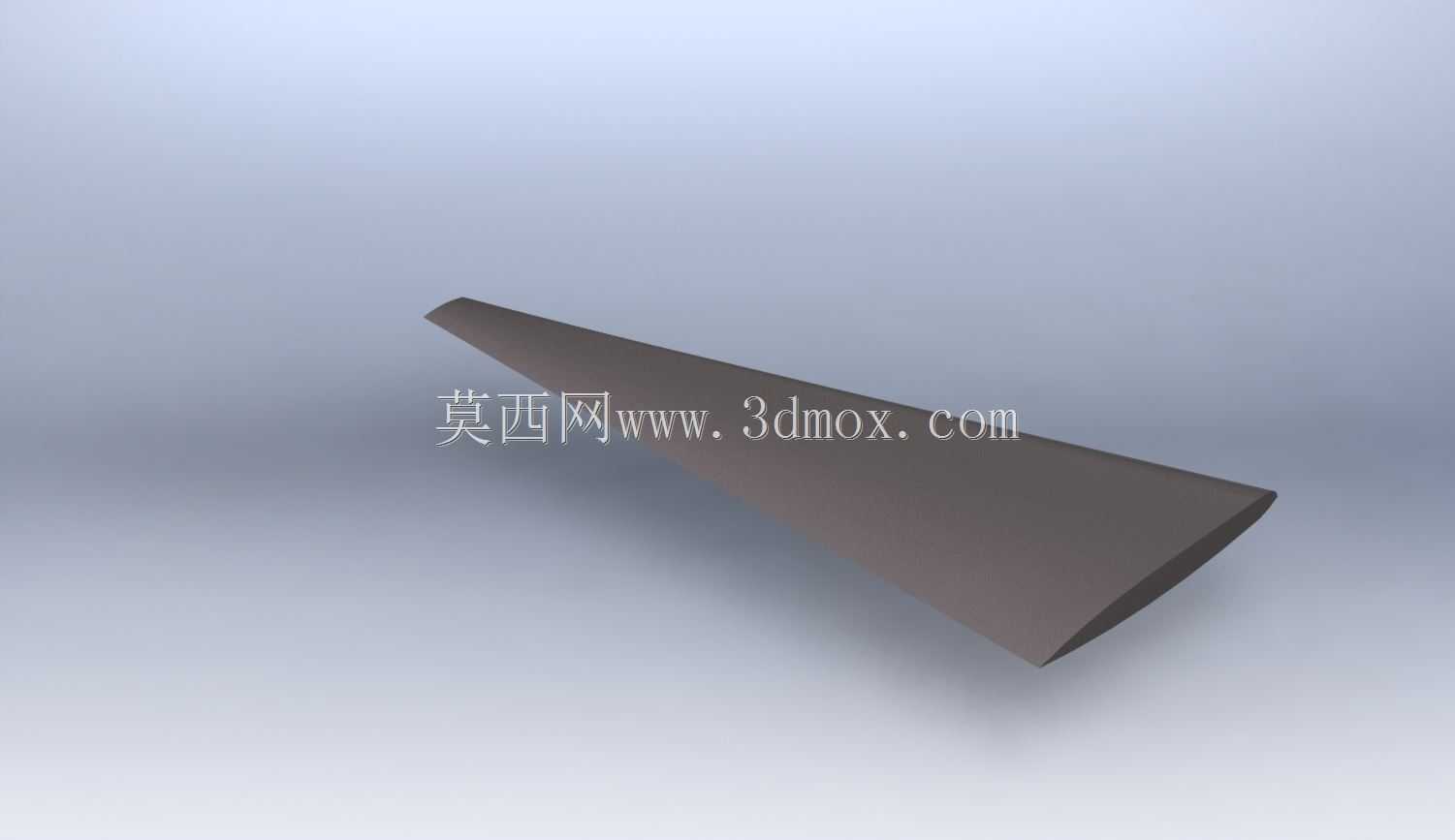

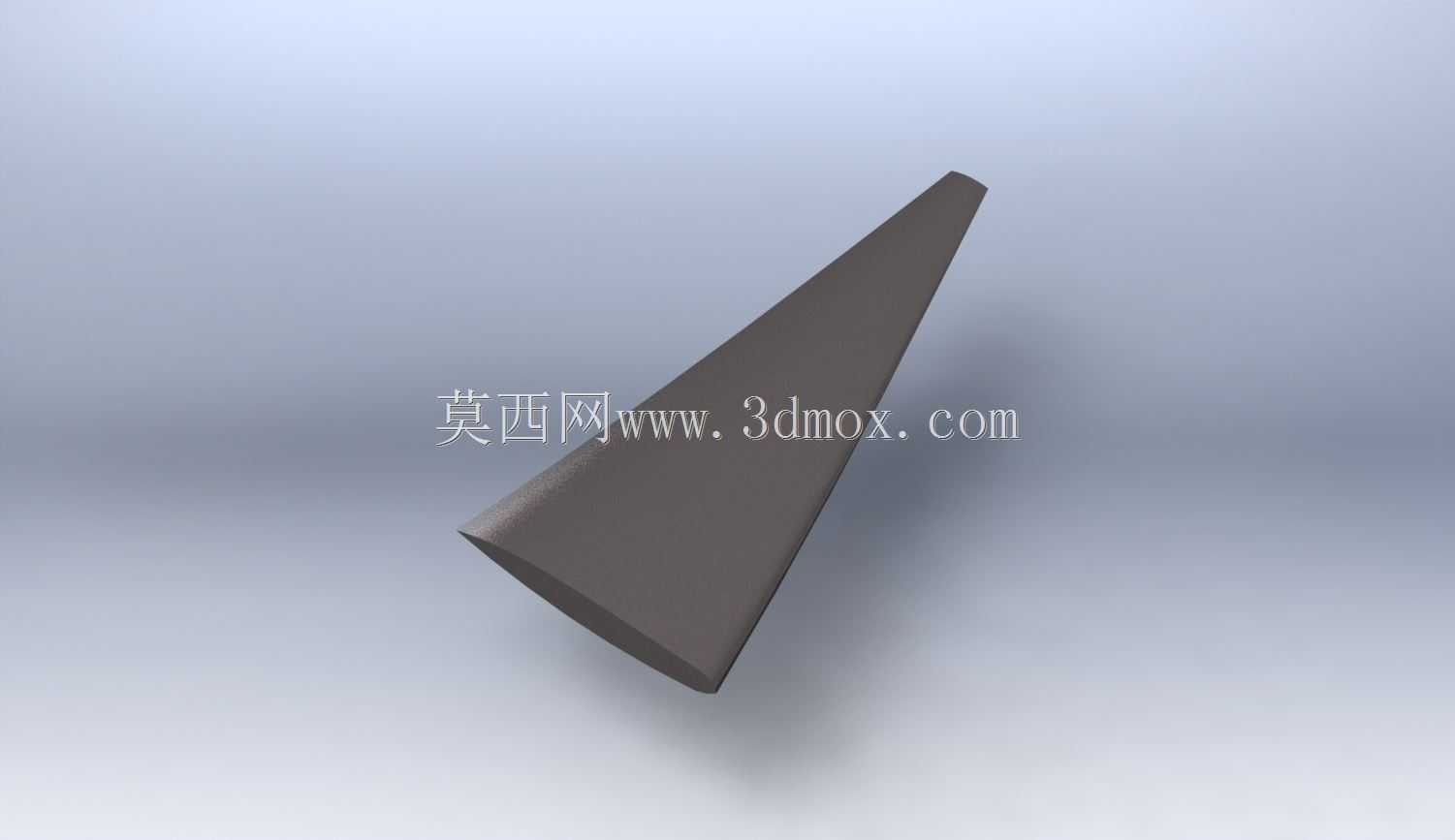

　　设计这类机翼结构时，首先要确定的是安装边界参数：机翼与机身对接的翼根弦长通常根据机身中段的宽度确定，以常规1.8m翼展的验证机为例，翼根弦长控制在280-320mm，翼尖弦长收窄至100-120mm，后掠角选取15°-18°，上反角设置为3°-5°，这个参数区间下，机翼的气动中心位置会落在机身重心之后12%-15%平均气动弦长的位置，能够保证整机纵向静稳定度处于合理范围。建模过程中采用放样特征生成主体曲面时，不能直接将翼根与翼尖的翼型曲线做简单直连，需要沿展向设置3-4个控制剖面，每个剖面的翼型扭转角从翼根到翼尖逐步降低1.5°-2°，也就是设置合理的几何扭转，避免大迎角飞行状态下翼尖先失速，导致副翼操纵效率骤降引发飞行事故。

　　结构层面的设计需要考虑实际装配需求，机翼内部的主承力梁位置通常设置在距翼型前缘30%-35%弦长的位置，这个位置刚好是翼型的最大厚度区域，能够给梁结构留出足够的布置空间，同时不会过度破坏翼面的气动外形。翼根处的对接接头需要预留与机身隔框连接的安装孔位，孔位的排布要避开主承力梁的腹板位置，防止应力集中导致结构断裂。翼尖部分的结构需要做适当的减重处理，在保证蒙皮厚度不小于1.2mm（碳纤维复合材料工况下）的前提下，内部设置间距80-100mm的翼肋，既能够维持翼面的外形精度，也能降低机翼整体的结构重量，避免翼尖过重导致机翼重心外移，增大机翼根部的弯曲载荷。

　　在实际的建模验证过程中，还要注意机翼前缘的钝化处理，不能为了追求气动效率将前缘设计得过于尖锐，对于低速飞行器而言，过于尖锐的前缘会在小迎角状态下出现气流过早分离的问题，反而会降低低速升力系数，通常前缘半径控制在弦长的1.5%-2%区间最为合适。机翼后缘需要预留副翼的安装缝隙，缝隙宽度控制在3-5mm，副翼的展长设置为半翼展的30%左右，弦长为当地翼型弦长的20%-25%，这个尺寸下的副翼能够提供足够的滚转操纵力矩，同时不会因为舵面过大导致操纵力过高，增加飞控舵机的负载。另外，机翼与机身的对接面需要设计1°-2°的安装角，也就是机翼相对于机身轴线有微小的迎角，能够在巡航飞行时保证机身处于水平姿态，降低机身的寄生阻力。

　　从气动验证的角度，这类机翼的模型完成后，需要配合流场仿真检查展向的压力分布，确保后掠角带来的翼尖气流展向流动不会过度降低翼尖区域的升力，必要时可以在翼尖设置小尺寸的翼梢小翼，进一步阻断翼尖涡的发展，提升整机的升阻比。对于需要执行长航时任务的无人机而言，机翼内部还要预留设备舱的空间，通常在翼根区域距离前缘40%弦长的位置，设置尺寸不小于100mm×80mm的设备安装位，用来放置电池、航电模块等部件，这部分的结构需要做局部加强，增加蒙皮厚度与额外的支撑筋，防止设备重量导致翼根结构出现永久变形。

　　整体来看，后掠二面体机翼的设计没有绝对的最优参数，所有的尺寸、角度设置都要匹配具体的飞行器整机参数，建模过程中每一个曲面的曲率、每一个安装位的尺寸偏差，都会最终反映在实际飞行的性能表现上，只有结合实际的飞行工况、载荷条件反复调整剖面参数与结构形式，才能得到兼顾性能与可靠性的机翼结构。
