二战P51战斗机机翼结构三维建模

　　在航空装备结构设计领域，作战飞机的机翼作为直接决定飞行性能、载荷承载能力与气动效率的核心部件，其结构设计的合理性直接影响整机的作战半径、机动性能与结构寿命，本次建模还原的P51战斗机机翼结构，是二战时期活塞式战斗机机翼设计的典型代表，完全遵循真实机型的尺寸比例与结构逻辑搭建，可用于航空结构教学、复古机型复原设计、航空类科普展品开发等多个场景。从实际使用场景来看，这类活塞式螺旋桨战斗机的机翼需要同时承担多重功能：首先是作为气动升力的主要产生面，在不同飞行速度、攻角状态下维持稳定的升阻比，保障飞机在巡航、格斗、俯冲、起降等不同工况下的气动特性符合设计要求；其次是作为核心承力结构，将飞行过程中产生的气动升力、机动过载、

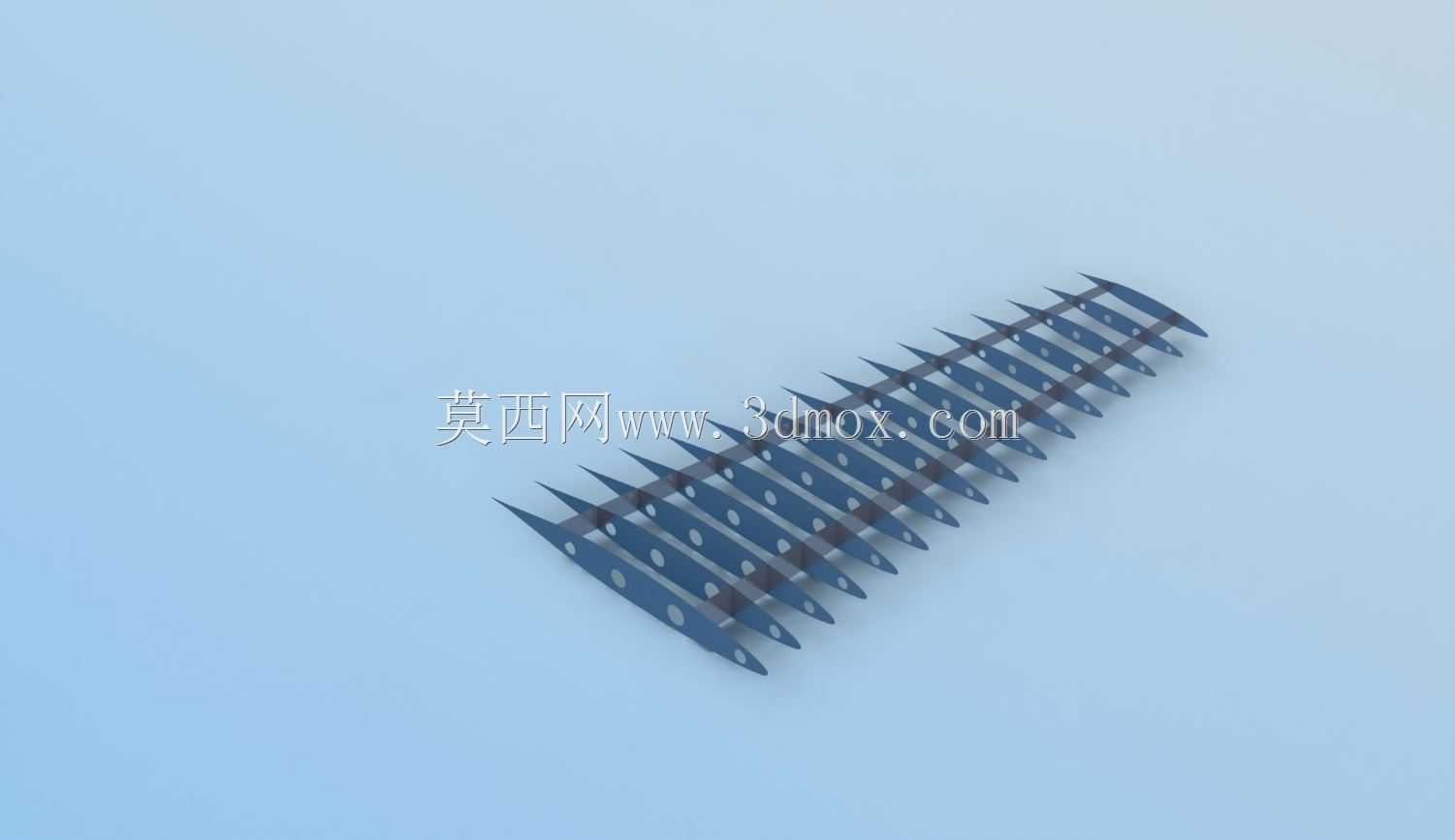

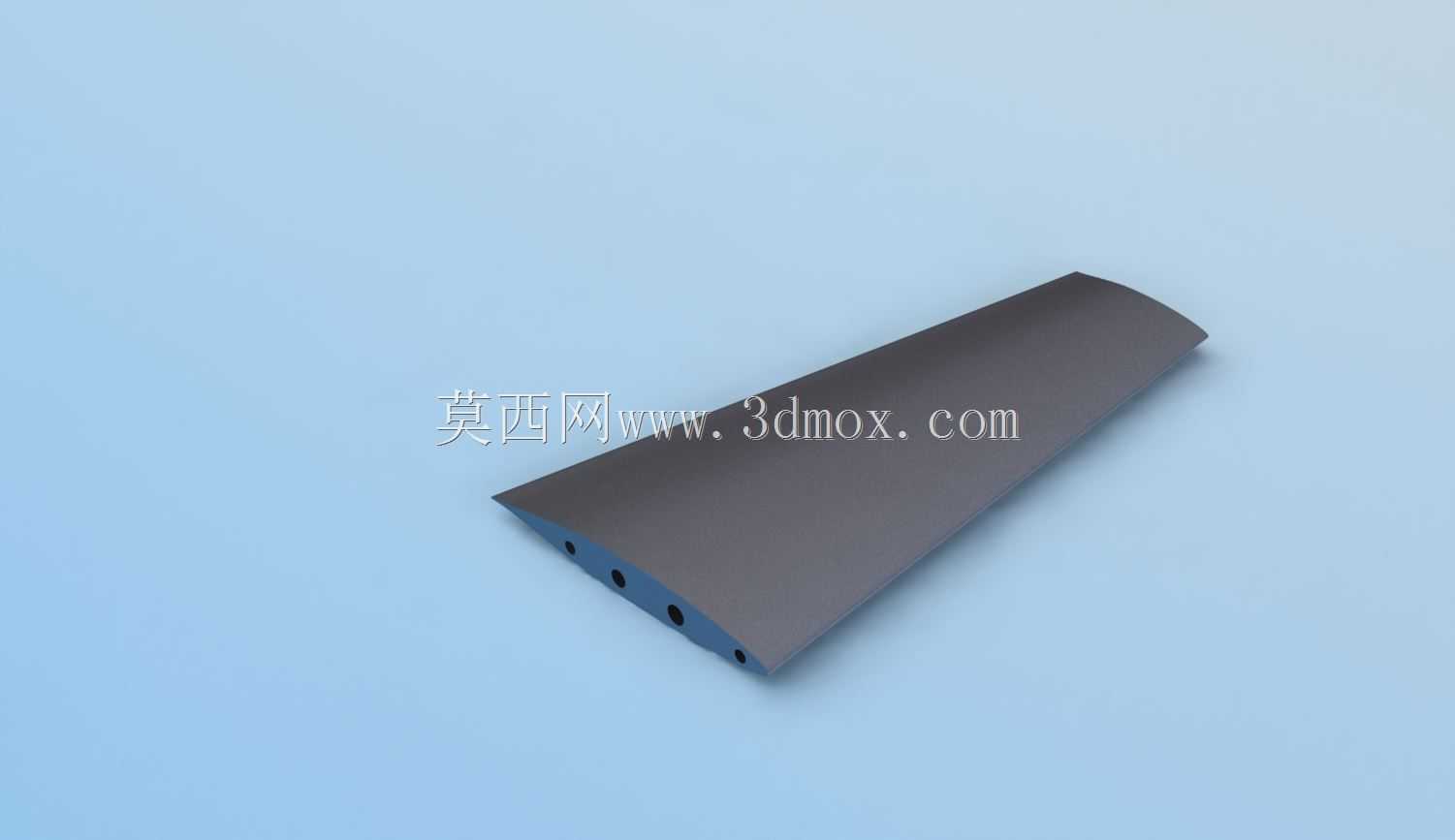

　　发动机振动载荷传递到机身主承力框，同时还要容纳起落架舱、武器挂点、燃油管路、操纵拉线等机载部件，部分改型的P51机翼还设置了内置油箱，进一步拓展了机翼的空间利用效率。从结构设计思路来看，该机翼采用了当时成熟的半硬壳式结构设计，核心承力部件为贯穿机翼展向的翼梁，翼梁作为主要的纵向承力构件，承担机翼飞行过程中产生的大部分弯矩与剪力，建模过程中还原了翼梁的变截面设计逻辑——从翼根到翼尖，翼梁的截面高度逐步收窄，材料分布密度逐步降低，匹配机翼从根部到尖部逐步减小的载荷分布规律，在保障结构强度的前提下尽可能降低结构重量，这也是活塞式战斗机机翼设计中控制整机重量、提升推重比的核心设计逻辑。翼肋作为机翼的横向支撑构件，按照固定的弦向间距排布，一方面维持机翼的翼型轮廓，保障蒙皮铺设后能够达到设计要求的气动外形，另一方面将蒙皮传递来的局部气动载荷分散传递到翼梁与纵墙构件上，建模中还原了翼肋上的减重孔设计，这类开孔并非随意开设，而是经过应力计算后在翼肋的低应力区域去除多余材料，同时兼顾了燃油管路、操纵钢索的穿越需求，避免额外开设走线槽破坏翼肋的结构完整性。蒙皮作为机翼的外层构件，采用铆接方式固定在翼肋与翼梁的缘条上，不同区域的蒙皮厚度存在明显差异：翼根区域因为承受的弯矩与局部气动载荷更大，蒙皮厚度相对更高，翼尖区域的蒙皮则更薄，在维持外形的前提下尽可能降低重量，同时蒙皮与翼梁、翼肋共同组成封闭的盒段结构，大幅提升机翼的抗扭刚度，

　　避免飞机在高速俯冲或者大机动过载状态下机翼出现扭转变形，导致副翼操纵效率下降甚至引发气动发散问题。从安装边界与尺寸匹配来看，该机翼模型严格遵循真实P51战斗机的尺寸比例，翼根处的连接接头位置、角度完全匹配机身中段的连接框设计，安装时需要保证机翼的安装角符合设计值——这个角度直接影响飞机的巡航升阻比与失速特性，安装偏差过大会导致飞行阻力大幅上升，甚至影响飞机的纵向稳定性。机翼前缘的缝道、后缘的副翼安装位都预留了标准的连接接口，副翼的转轴位置、偏转行程范围都按照真实机型的参数设置，能够还原操纵面偏转时的气动调整逻辑。在实际工程应用中，这类经典机型的机翼结构模型，既可以作为航空类专业的结构教学案例，

　　帮助学习者理解半硬壳式机翼的载荷传递路径、构件分工逻辑，也可以用于航空文创产品的开发、仿真复原项目的结构验证，建模过程中对每个构件的装配关系都做了还原，不存在构件干涉、装配逻辑错误的问题，能够直接用于结构拆解演示、装配工艺模拟等场景。值得注意的是，这类二战时期的战斗机机翼设计，虽然受限于当时的材料工艺水平，没有采用现代战斗机的复合材料整体成型技术，但是其结构效率设计、载荷分配逻辑依然有很高的参考价值，尤其是在轻型运动飞机、复古复刻飞机的设计中，这种结构简单、维护方便、可靠性高的翼梁-翼肋-蒙皮结构依然被广泛采用，设计过程中对重量与强度的平衡思路，也适用于当下很多对重量控制要求较高的轻量化结构设计场景。
