六边形堆叠式组合收纳包装容器结构

　　该结构针对小规格零散元器件、精密小零件的批量存储与周转场景设计，核心采用六边形单元堆叠搭配圆柱外筒的组合形式，适配电子装配车间、精密加工产线的工位物料暂存、工序间周转以及成品分装环节的使用需求，解决传统方形收纳盒空间利用率不足、堆叠易滑移、取放效率低的实际问题。

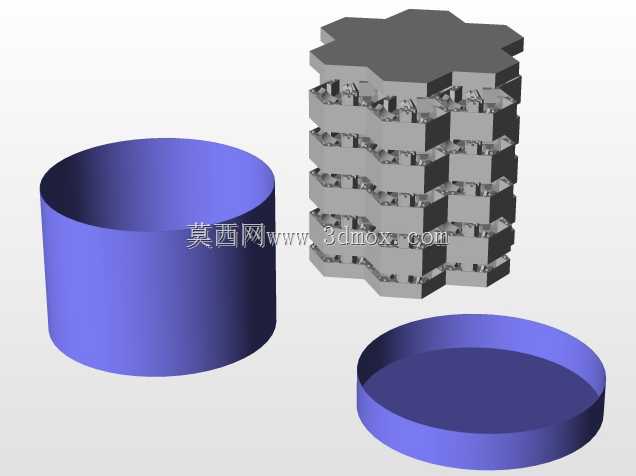

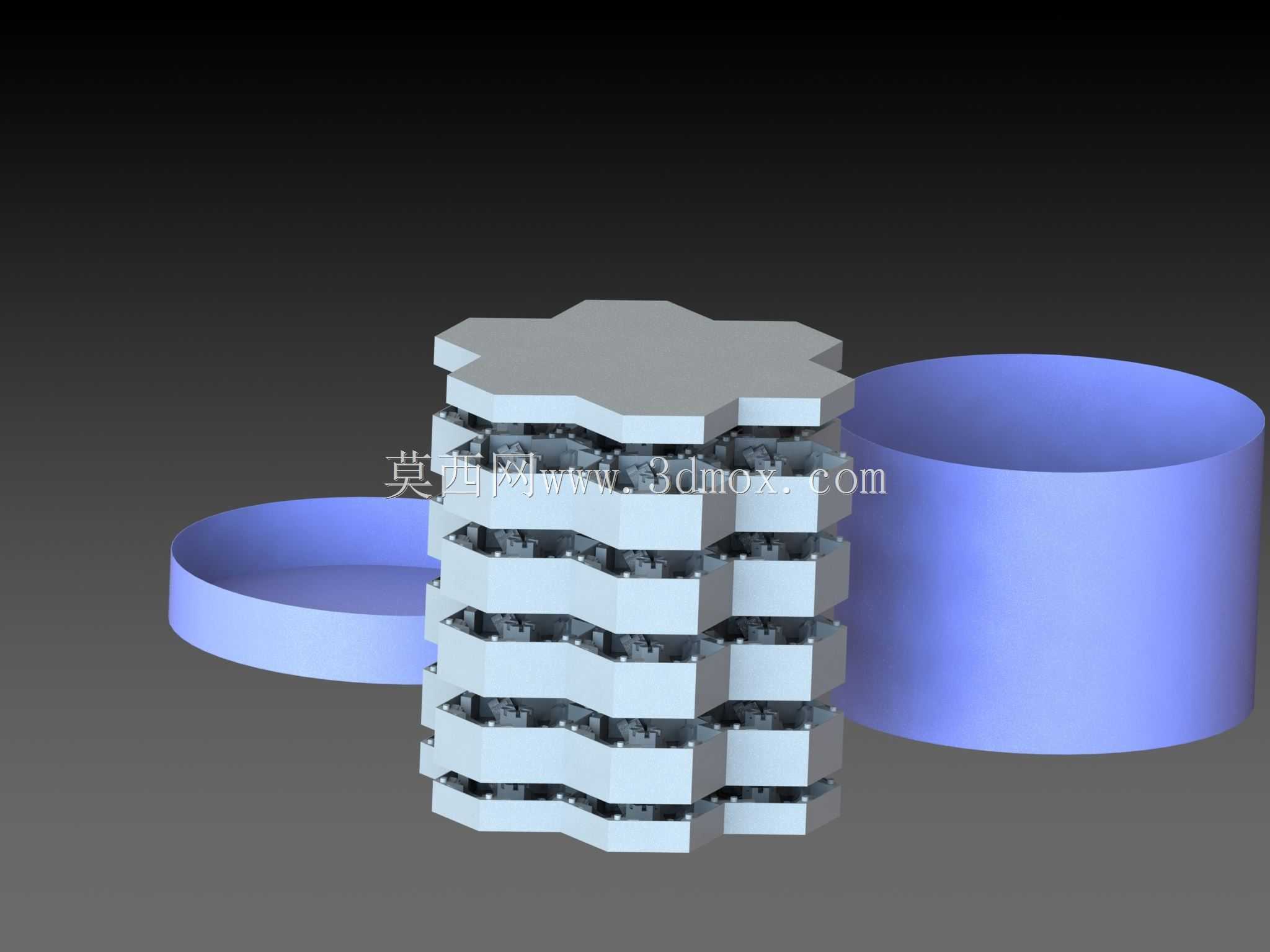

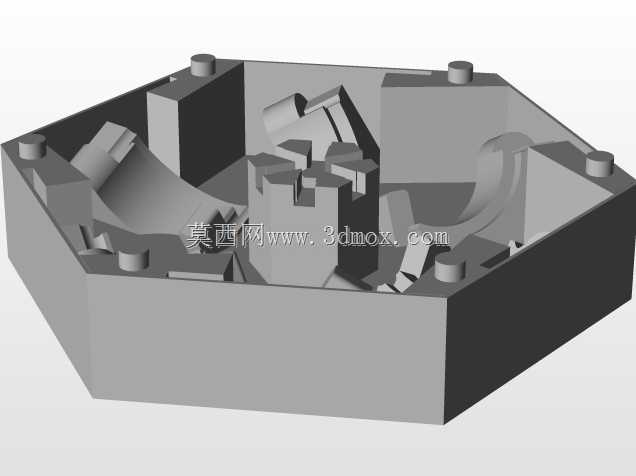

　　单个六边形存储单元的外形尺寸设定为230mm×82mm，单盒内部设置6个独立分隔腔，可按品类、规格区分存放不同的小型零件，避免不同规格物料混放导致的分拣耗时问题；单元上下端面设计有互嵌式定位结构，堆叠时相邻单元的凸台与凹槽可完全契合，多层堆叠后不会出现横向滑移、错位散落的情况，垂直方向堆叠层数可根据实际存储需求灵活调整，无需额外的固定绑带或卡扣结构。外围配套的圆柱形容器内径与六边形单元组的外接圆尺寸匹配，整体外形尺寸为415mm×620mm，内部可容纳5层共42个六边形存储单元，总存储格位达到210个，圆柱筒体采用分体式端盖设计，端盖与筒体采用间隙配合，扣合后可实现整体密封，具备基础的防尘、防散落能力，既可以作为工位旁的固定存储容器，也可直接作为周转容器在不同工序间转运，无需额外更换外包装。

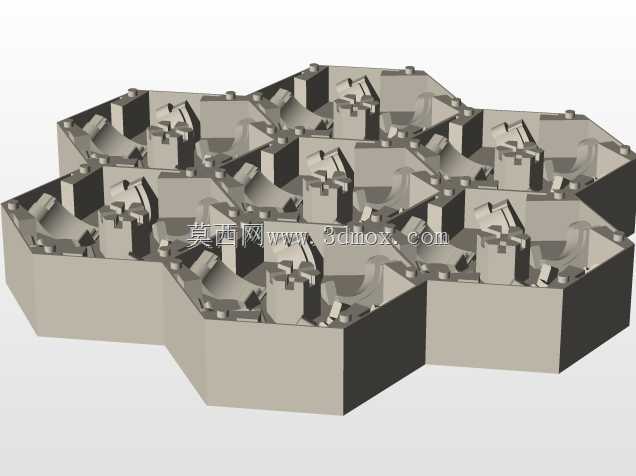

　　设计过程中优先考虑了空间利用率的优化，六边形结构本身是平面密铺效率最高的多边形，相比同外接圆尺寸的方形单元，同等容积下可减少约12%的无效空间占用，同时六边形的棱边结构相比圆形单元更易实现堆叠定位，不会出现单元相对转动的问题。圆柱外筒的选型则兼顾了加工便利性与结构强度，圆柱形筒体在同等壁厚下的抗变形能力优于方形筒体，周转过程中受到外力碰撞时不易出现棱角凹陷、端盖无法扣合的问题，同时圆柱形外壁无突出棱角，在工位间传递、搬运时不易刮擦操作人员的衣物或周边设备。

　　从安装与使用边界来看，该结构无额外的运动部件与连接紧固件，所有单元均为独立成型的薄壁结构，无需组装即可直接使用；堆叠放置时对承载平面的平面度要求不高于普通工位工作台的平面度公差，圆柱外筒放置时的占用投影为直径415mm的圆形区域，预留50mm的周边操作空间即可满足取放单元的操作需求，适配多数生产工位的台面空间尺寸。单元堆叠后的整体重心位于圆柱筒体的中心轴线上，满载状态下放置于倾斜角度不超过15°的平面上不会出现倾翻，满足普通生产车间的地面、台面放置要求。

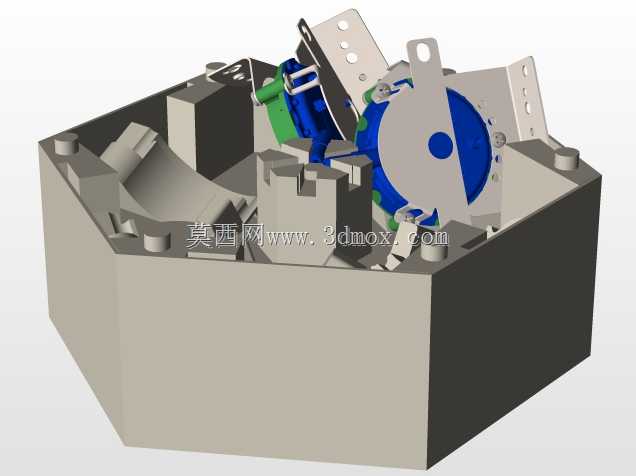

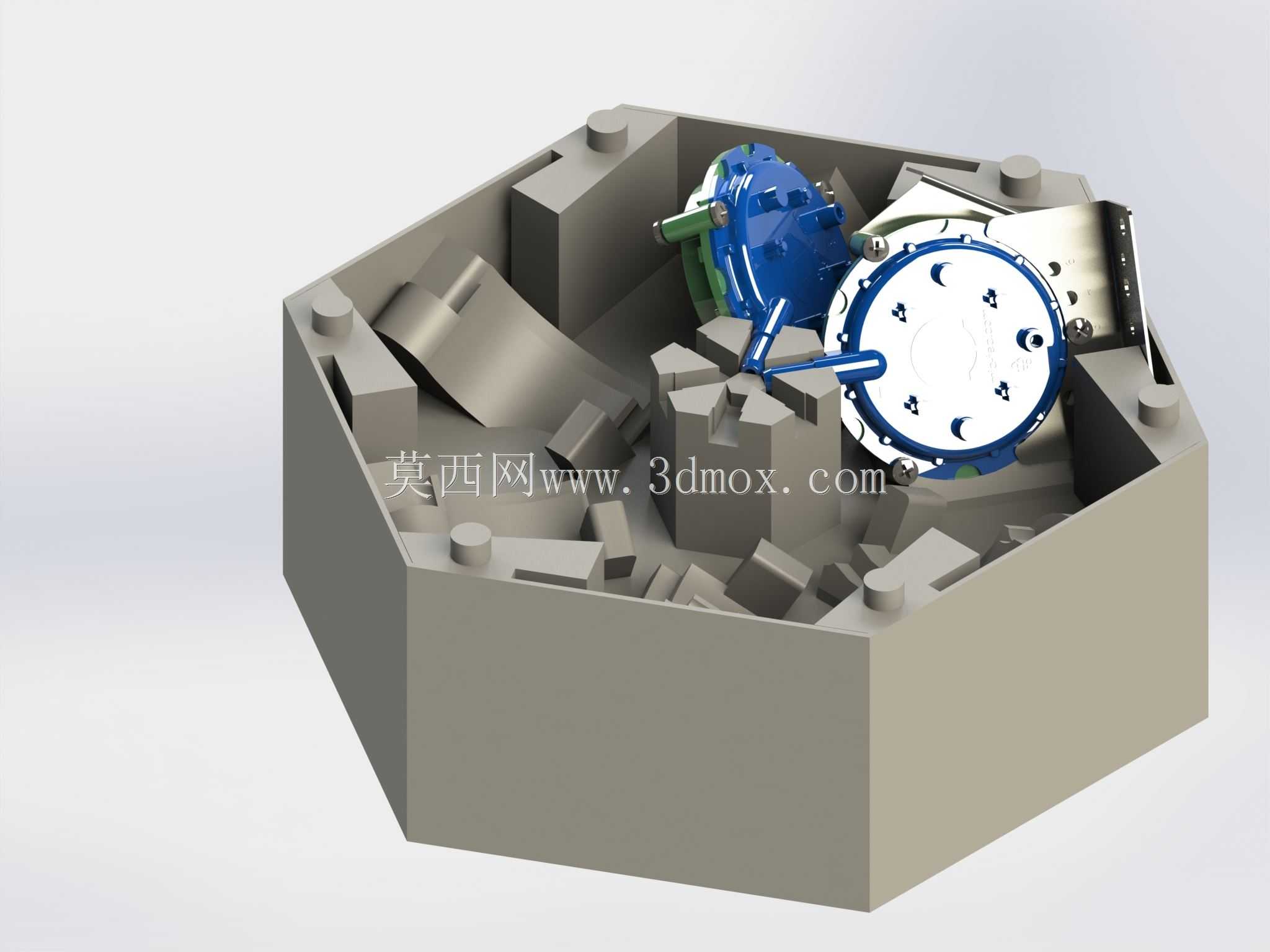

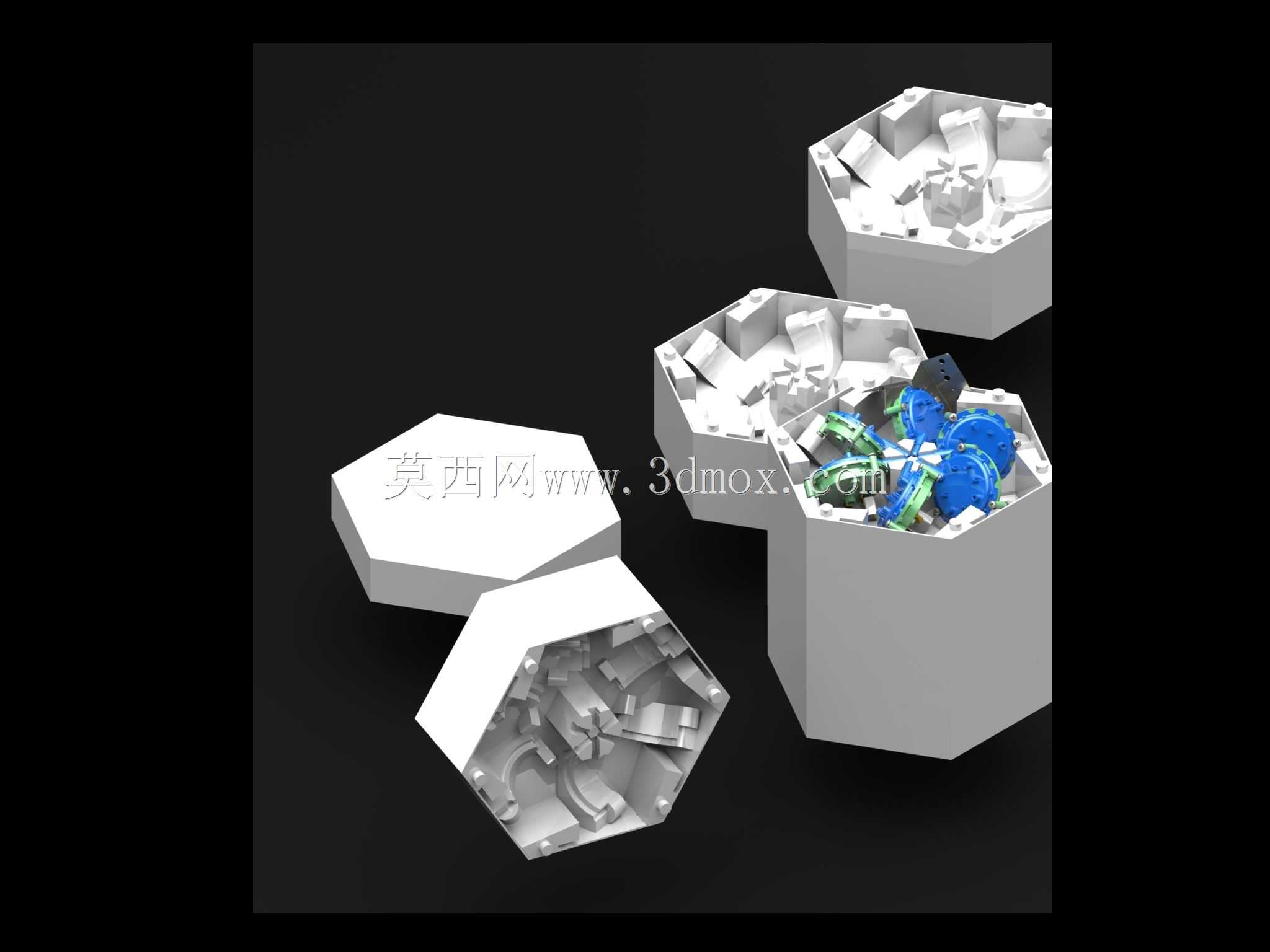

　　功能层面，该结构可实现物料的分类存储与批量转运的无缝衔接，日常使用时可将圆柱外筒放置于工位旁，根据当前生产需求取出对应层数的六边形单元放置于操作台面，单个六边形单元的82mm高度符合操作人员坐姿取放的舒适高度范围，无需过度抬臂或弯腰即可拿取盒内零件；需要跨工序转运时，可将所有六边形单元依次堆叠放入圆柱外筒，扣合端盖后即可整体搬运，无需逐个整理零散料盒，大幅减少物料转运前的整理时间。单元之间的互嵌结构在取出单个单元时不会带动相邻单元移位，取放过程中无需额外扶持其余料盒，单人即可完成全部取放操作。

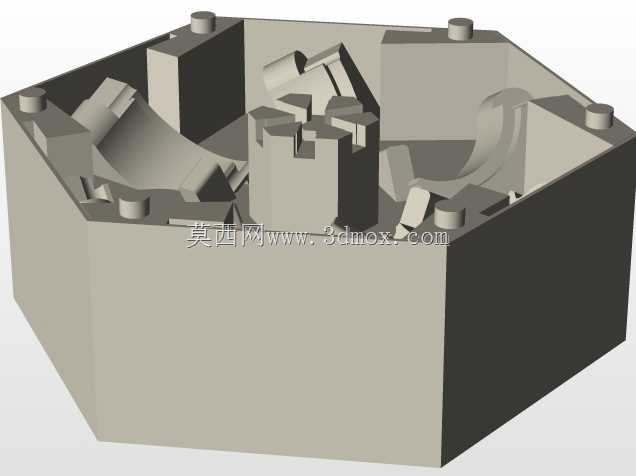

　　结构细节上，六边形单元的侧壁设置有微小的拔模斜度，采用薄壁注塑或3D打印工艺均可顺利成型，单元壁厚均匀，避免成型过程中出现缩痕、变形等问题；圆柱筒体的端盖内侧设置有一圈定位凸缘，扣合后凸缘嵌入筒体端口内壁，可避免端盖受外力意外脱落，端盖外侧设计有浅凹槽，堆叠放置多个装满物料的圆柱外筒时，上方筒体的底部可嵌入下方端盖的凹槽内，实现外筒之间的堆叠定位，提升仓储时的空间利用率。
