奥奈达流鹰弓配套轮组结构件

　　该结构件为复合弓偏心轮组的核心承载部件，主要应用于竞技射箭、休闲狩猎类复合弓的动力传导系统中，作为弓片储能释放与弓弦行程控制的核心枢纽，直接决定弓的拉感曲线、省力比与发射稳定性。从实际使用场景来看，这类轮组部件长期承受弓片周期性的交变载荷，每次拉弓与撒放过程中，轮体需要绕中心轴做定轴转动，同时带动弓弦与副缆完成同步收放，对部件的结构强度、形位公差与转动顺滑度都有较高要求。

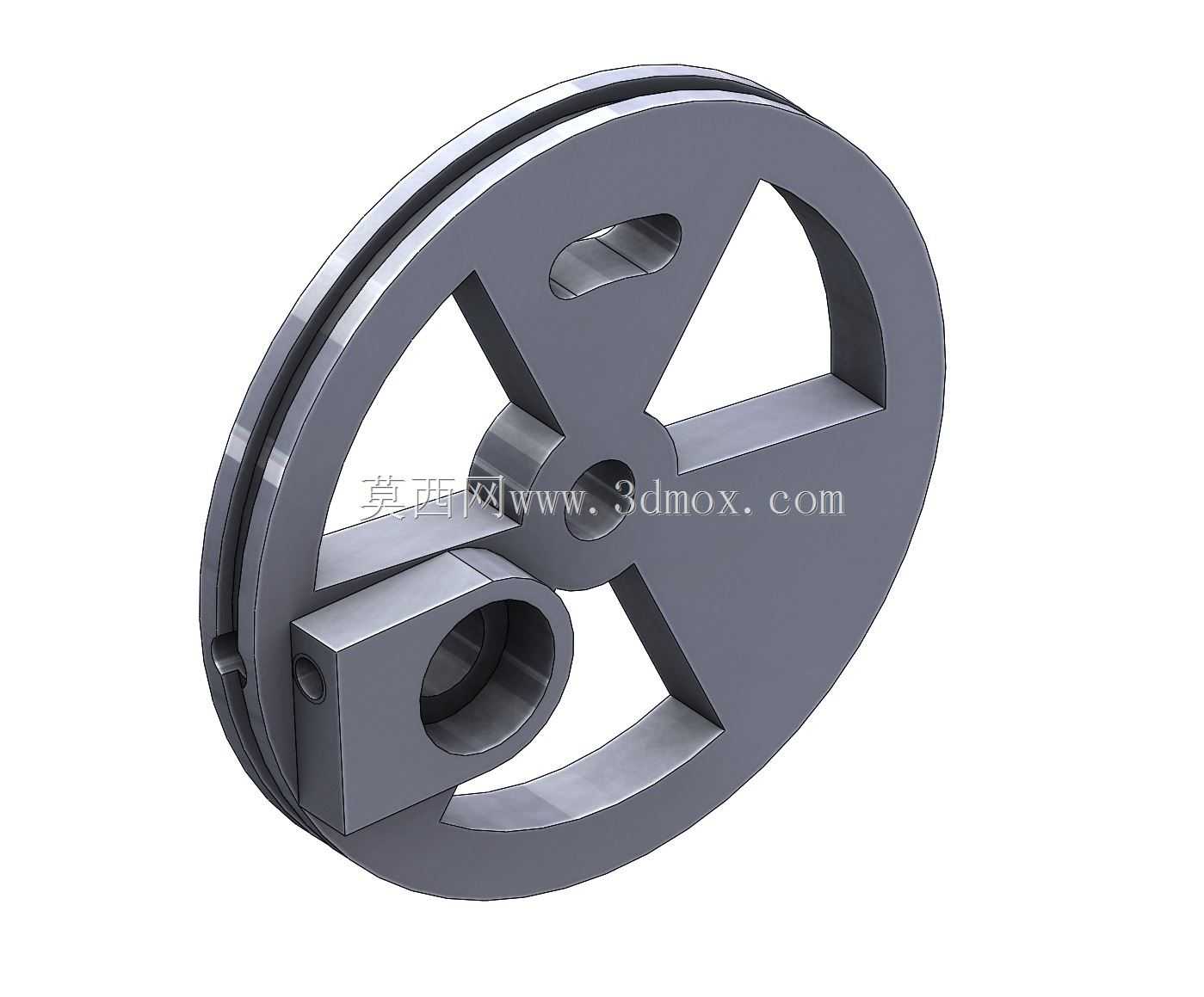

　　从设计思路上看，该轮体采用辐条式镂空结构，在保证整体结构刚度的前提下尽可能降低转动惯量，避免轮体自重过大影响弓身平衡与撒放瞬间的动态响应。轮体外缘设置有连续的环形绳槽，槽宽与弓弦、副缆的直径匹配，槽底做圆弧过渡处理，避免绳索在反复弯折过程中出现应力集中导致的磨损断裂，绳槽的轮廓精度直接决定绳索运动过程中的顺滑度，若槽面存在凸起或尺寸偏差，会导致拉弓过程中出现卡顿、异响，甚至影响撒放的一致性。轮体中心设置有基准安装孔，用于与弓身的轮轴配合，孔的公差带选用过渡配合，既保证轮体转动时无径向窜动，又能避免过盈配合导致的装配困难或转动卡滞。

　　轮体侧面延伸出的凸台结构为副缆固定座，座体上设置有横向贯通的销孔，用于穿装固定销锁紧副缆端头，固定座的位置经过反复调校，对应轮组转动过程中的副缆收放行程，确保拉弓全行程中副缆张力保持均匀，不会出现松垮或过紧的情况。辐条上开设的长条形镂空槽并非单纯的减重设计，其位置对应轮体转动过程中的动平衡校准区域，实际装配调试时可通过在槽内添加配重块微调轮组的动平衡，消除高速转动时的径向跳动，提升撒放的精度。

　　从安装边界来看，轮体的轴向厚度与弓片端部的安装间隙匹配，装配后轮体两侧与弓片支架之间保留0.2-0.3mm的间隙，既避免转动过程中出现摩擦剐蹭，又不会因间隙过大导致轮体轴向窜动。中心安装孔的端面与轮轴的轴肩贴合，保证轮体的安装垂直度，若端面存在平面度误差，会导致轮体转动时出现偏摆，加速绳索与轴套的磨损。轮体外缘的最大回转半径对应弓的最大拉距设计，轮槽的轮廓曲线经过优化，在拉弓初期提供较大的拉力增量，帮助弓片快速储能，拉距达到设定峰值后拉力快速下降，形成舒适的省力比区间，降低射手持弓瞄准过程中的负荷。

　　材质选用上这类部件通常采用高强度铝合金加工，表面做硬质阳极氧化处理，提升表面硬度与耐磨性能，同时具备较好的抗腐蚀能力，适应户外复杂使用环境。部件的所有棱边都做了圆角倒钝处理，避免装配与使用过程中划伤弓弦或操作人员，固定座的销孔与轮体中心孔的位置度公差控制在0.05mm以内，保证副缆运动轨迹与设计值一致，避免出现上下轮组不同步导致的弓身扭力偏差。实际维修替换场景中，这类部件需要与原有轮轴、绳索的安装尺寸完全匹配，装配后需要手动转动轮体验证全程无卡滞，再调整绳索张力确保上下轮组同步转动，才能保证弓的使用性能达到设计要求。
