立式带座止推轴承安装结构三维设计

　　在各类需要承受轴向载荷的传动链路里，带座止推轴承的应用场景覆盖范围极广，从轻载的小型输送线换向辊组，到中型设备的丝杠支撑端，再到部分需要抵消轴向窜动的动力输出端，这类带集成安装座的止推支撑组件都能发挥稳定作用。不同于分体式轴承与安装座需要现场配做定位的方案，这款集成式的止推轴承组件在出厂前就完成了轴承外圈与座体的同轴度校准，现场安装时只需要完成底座的固定与轴系的穿装即可，能大幅降低现场装配的调校工作量，也能避免因现场配装误差带来的轴承偏载、早期磨损问题。

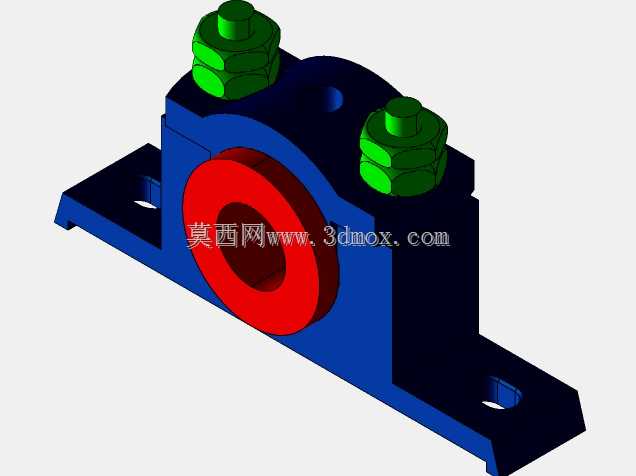

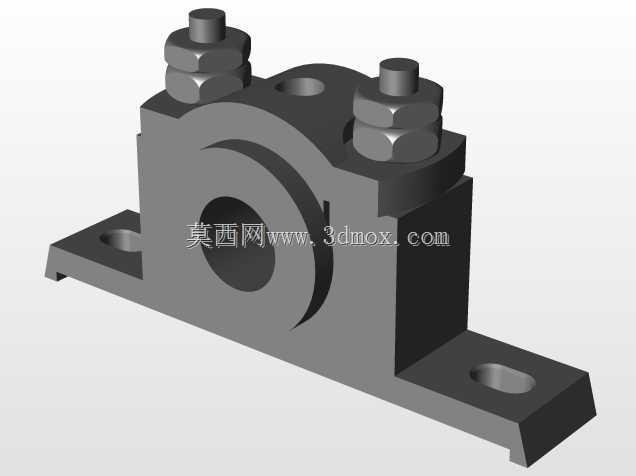

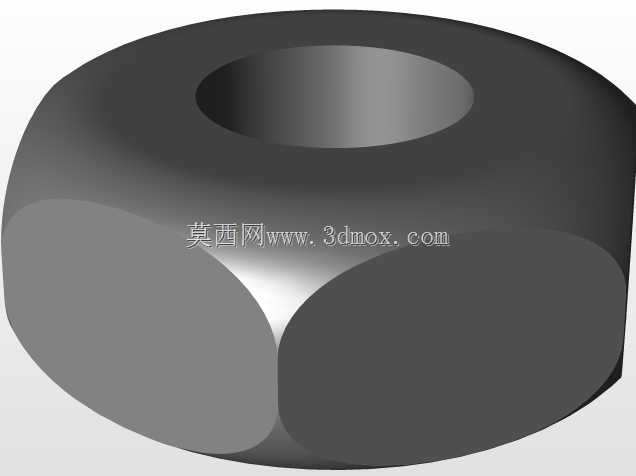

　　从功能特性来看，这款组件的核心作用是为旋转轴提供精准的轴向定位，同时承受轴系运行过程中产生的单向或双向轴向载荷，座体两侧的螺栓锁紧结构可以将轴承外圈牢牢压合在座体的定位止口内，避免轴承在承受冲击性轴向载荷时出现外圈移位、跑圈的问题。顶部的两个六角锁紧螺母配套对应的平垫与防松结构，在完成轴承预紧力调整后可以锁死压盖位置，防止设备运行过程中因振动导致预紧力衰减，维持稳定的轴向支撑刚度。中间的红色轴套部分直接与旋转轴配合，内孔的公差带按照过渡配合设计，既可以保证与轴的同轴度，也能在后期维护时方便拆卸更换，不会出现轴与内圈抱死难以拆解的问题。

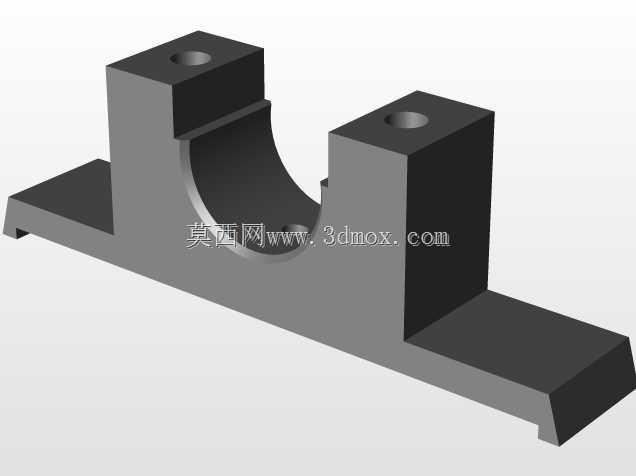

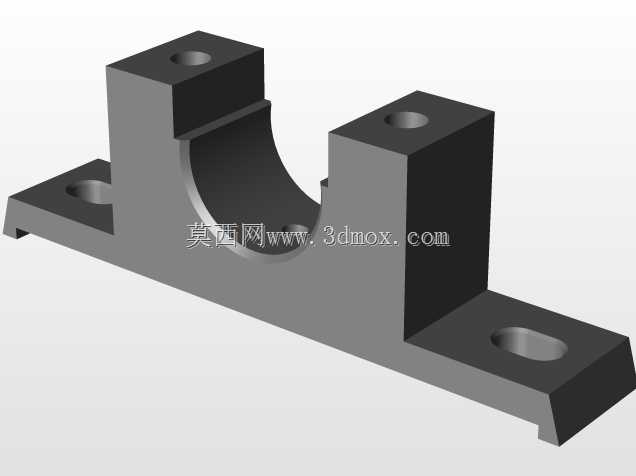

　　设计过程中首先要明确的是安装边界的尺寸约束，底座采用两侧伸出的安装耳结构，两个安装孔的中心距按照常规通用安装规格设定，安装孔的孔径适配常用的内六角圆柱头螺栓穿过，安装耳的底面做了铣平处理，保证与设备安装面的贴合度，避免因安装面不平导致座体受力后产生形变。座体的主体高度根据轴承的外圈厚度、压盖的压紧余量综合设定，保证轴承装入后外圈端面与座体止口端面完全贴合，压盖压紧后不会出现压偏或者压不紧的情况。轴承内孔的中心高是选型时的核心参数，这个尺寸直接决定了配套轴系的中心高度，设计时按照通用传动组件的中心高系列取值，能适配多数常规输送、传动设备的安装尺寸需求，不需要额外做转接板调整高度。

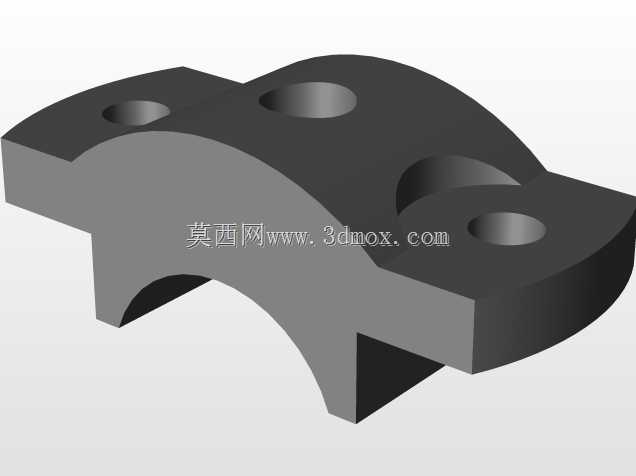

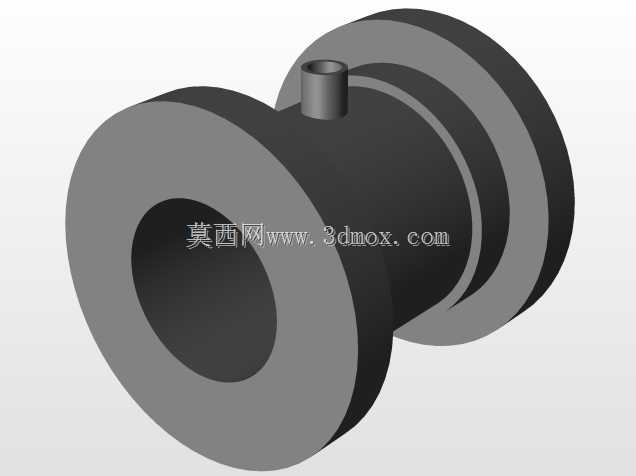

　　从结构细节的设计思路来看，座体采用一体式铸造成型后再做机加工的工艺路线，主体的蓝色部分为铸铁材质，具备足够的刚性与减震性能，能吸收轴系运行过程中产生的振动，降低轴承受到的冲击载荷。两侧的锁紧螺栓采用高强度等级的标准件，压盖与座体的配合面做了粗糙度控制，保证压紧力均匀分布在轴承外圈端面上，不会出现局部应力集中导致的外圈压裂问题。轴套部分采用耐磨铜合金材质，与轴配合的表面做了光滑处理，既能减少轴转动时的磨损，也能在缺少润滑的短时间运行工况下避免出现抱轴故障。

　　实际选型应用时，需要先核算轴系产生的最大轴向载荷，确保载荷值在轴承的额定静载荷、动载荷范围内，同时要核对安装底座的螺栓孔位置、中心高尺寸是否与设备安装位匹配，避免出现安装干涉。安装过程中要先将轴承内圈与轴装配到位，再整体放入座体止口内，调整两侧锁紧螺母的预紧力时要采用对角分次拧紧的方式，保证压盖平行下压，不要单次将一侧螺母完全拧紧，避免压盖倾斜导致轴承内圈与外圈出现偏角，影响旋转精度与使用寿命。日常维护时只需要定期通过座体上预留的注油孔补充润滑脂即可，不需要频繁拆解整个组件，维护成本较低。这类集成式止推轴承组件相比自制的焊接轴承座，具备更好的尺寸一致性与精度稳定性，适合批量设备的装配使用，也能减少设计人员重复绘制标准支撑结构的工作量，缩短设备的整体设计周期。
