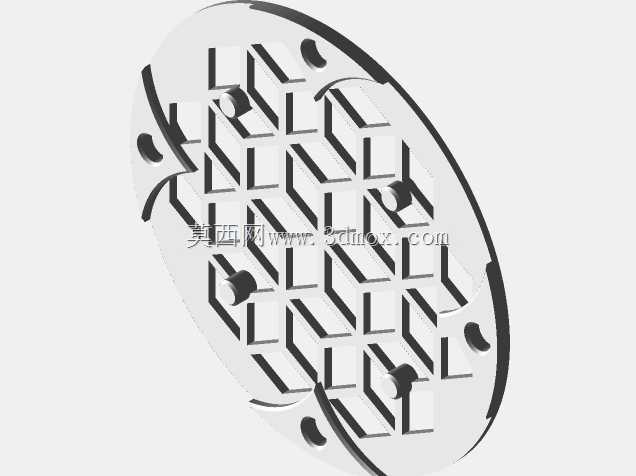

麻叶纹齿轮组合传动结构设计方案

项目分类:通用机械零部件 发布时间:2022-07-30 ID:693982
  • 麻叶纹齿轮组合传动结构设计方案
  • 麻叶纹齿轮组合传动结构设计方案
  • 麻叶纹齿轮组合传动结构设计方案
  • 麻叶纹齿轮组合传动结构设计方案
  • 麻叶纹齿轮组合传动结构设计方案
  • 麻叶纹齿轮组合传动结构设计方案
  • 麻叶纹齿轮组合传动结构设计方案
  • 麻叶纹齿轮组合传动结构设计方案
  • 麻叶纹齿轮组合传动结构设计方案

  这套麻叶纹路搭配齿轮的组合传动结构,最初的设计出发点是适配小型文创类传动装置的外露传动需求,区别于常规工业齿轮完全藏于机箱内部的使用场景,这类结构往往需要兼顾传动功能与视觉呈现效果,常见于日式江户风格的文创动态摆件、主题过山车场景的微缩传动机构、桌面创意动态装置等外露传动部位,既要满足稳定的动力传递要求,又要通过表面的麻叶纹理提升整体的视觉质感,避免常规光面齿轮外露带来的工业冷硬感。

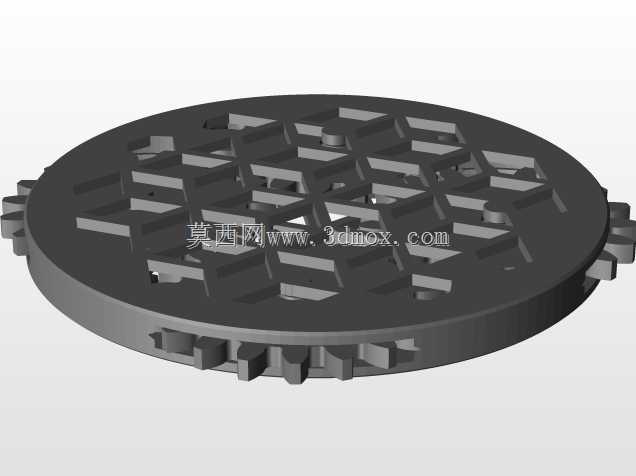

  从功能特性上看,整套结构的核心传动逻辑依然依托渐开线齿轮的啮合特性完成动力传递,齿形参数按照标准直齿圆柱齿轮的啮合规范设计,齿侧间隙控制在0.02-0.05mm区间,既可以保证传动过程无卡滞,也能避免间隙过大带来的传动回差,适配低转速、低负载的传动场景,额定输入扭矩控制在0.2N·m以内即可满足长期运行需求。齿轮端面的麻叶纹路采用浅浮雕式设计,纹路深度控制在0.3mm,不会破坏齿轮本身的结构强度,也不会在啮合过程中与相邻结构产生干涉,纹路的走向顺着齿轮的径向均匀分布,和Asanoha传统麻叶纹样的几何逻辑契合,六边放射状的纹路刚好可以和齿轮的分度圆、齿根圆形成视觉上的呼应,不会出现纹路与齿形错位的违和感。

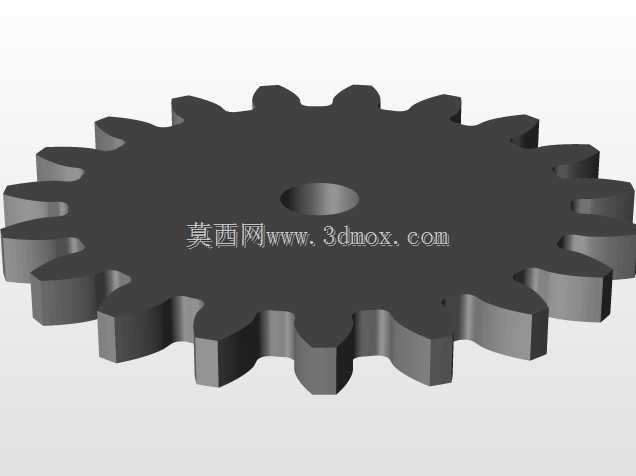

  设计过程中首先确定的是安装边界尺寸,整套齿轮副的中心距按照标准模数计算得出,模数选取0.5,适配小型结构的安装空间,单齿轮的最大外圆直径控制在32mm,轴向厚度4mm,安装轴孔直径3mm,适配常规的微型圆轴安装,轴孔处设计有1mm宽的扁位,方便与D型轴配合传递扭矩,避免长期运转出现轴孔打滑的问题。安装时需要保证两个啮合齿轮的端面平行度误差不超过0.03mm,轴向错位量不超过0.2mm,否则会出现齿面啮合不均匀、局部磨损加快的问题,由于这类结构多用于外露展示场景,齿面的表面粗糙度需要控制在Ra1.6以下,麻叶纹路的棱边做0.1mm的圆角处理,避免锐边划伤,也能提升纹路的视觉柔和度。

  实际应用中,这类带装饰纹路的齿轮结构不需要额外加装外壳遮挡,可以直接作为装置的视觉展示部分,比如微缩江户主题动态摆件里的传动组,运转时麻叶纹路随着齿轮转动形成连续的视觉纹理,比普通光面齿轮更有设计感;在小型文创过山车的轨道升降传动部位,这类齿轮外露安装既可以完成动力传递带动链条运动,表面的纹路也能和整体主题风格匹配,不需要额外做装饰遮盖。设计时特意将纹路的深度控制在不影响齿面强度的范围,齿面啮合部位完全保留标准渐开线齿形,不会因为表面装饰纹路影响传动精度,齿轮的材料可以选用常规的ABS注塑或者光敏树脂3D打印,也可以用黄铜切削加工做金属质感的版本,不同材料的加工余量在建模时已经预留,注塑件的拔模斜度控制在1°,纹路侧面的拔模角度同步匹配,避免注塑脱模时出现纹路缺损。

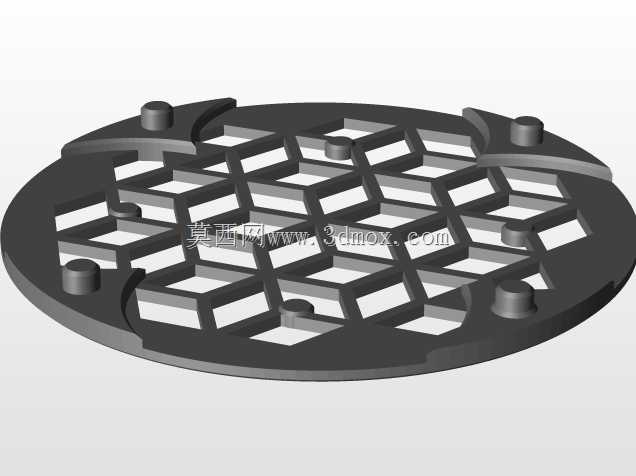

  从传动稳定性角度考虑,这套齿轮副的重合度达到1.2,满足连续传动的基本要求,运转时的噪音控制在30分贝以内,适配桌面级文创产品的低噪音需求,不会因为传动噪音影响使用体验。安装固定时,齿轮的轴向定位采用卡簧配合轴肩的方式,轴肩高度1mm,卡簧槽距离齿轮端面0.5mm,保证齿轮运转时不会出现轴向窜动,相邻结构件的避让间隙预留1mm,即使存在少量的加工误差也不会出现运动干涉。建模过程中,麻叶纹路的生成采用参数化阵列的方式,以齿轮中心为阵列原点,按照60°的周向间隔生成基础纹路单元,再通过环形阵列铺满整个齿轮端面,纹路与齿根圆的交接处做平滑过渡处理,避免应力集中,即使采用树脂材料打印也不会出现纹路根部断裂的问题。
