校园场景3D打印拱门与慧鱼演示装置

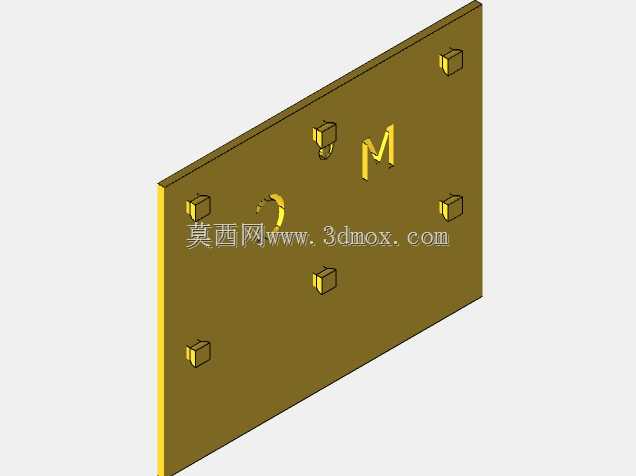

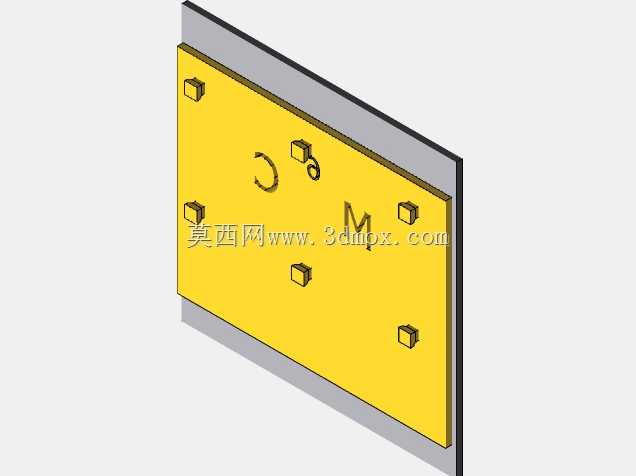

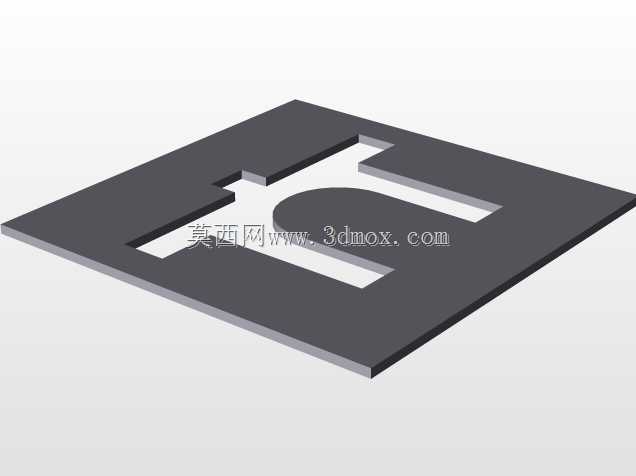

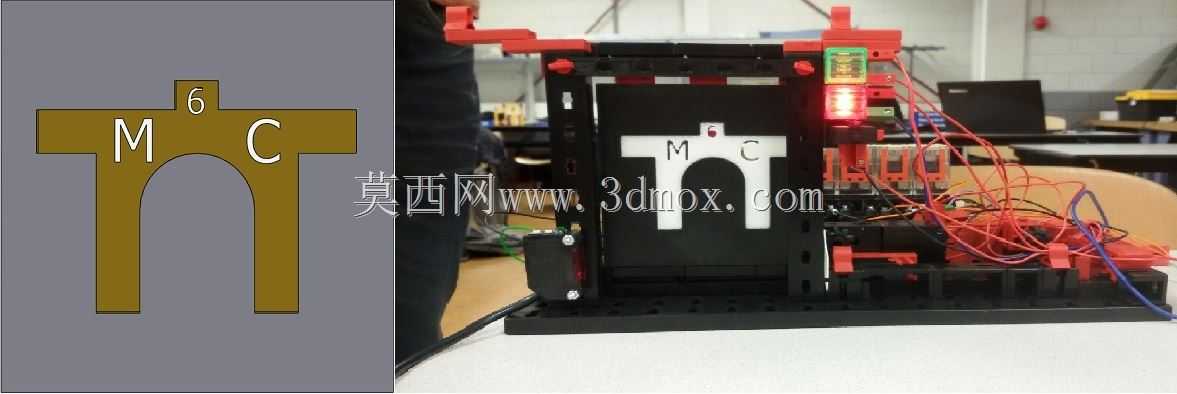

　　这套结构包含两部分核心内容，一是独立的3D打印拱门标识件，二是基于慧鱼搭建平台组装的配套演示装置，主要面向教学实训场景使用，可作为创客教育、机械结构认知课程的实操案例载体。先看3D打印的拱门构件，整体采用对称式拱券造型，顶部预留数字标识位，两侧立柱表面预留字母标识凹槽，打印完成后可直接嵌入对应字符标识，无需二次粘接固定，构件壁厚均匀设置为2mm，既保证FDM打印过程中不会出现翘曲变形，也能满足日常展示的结构强度需求，拱门整体宽度控制在120mm，高度150mm，安装时可直接卡入慧鱼平台的标准栅格槽位，不需要额外设计转接固定件，适配慧鱼全系工业类搭建套件的安装孔位间距。配套的慧鱼演示装置采用黑色型材搭建主体框架，

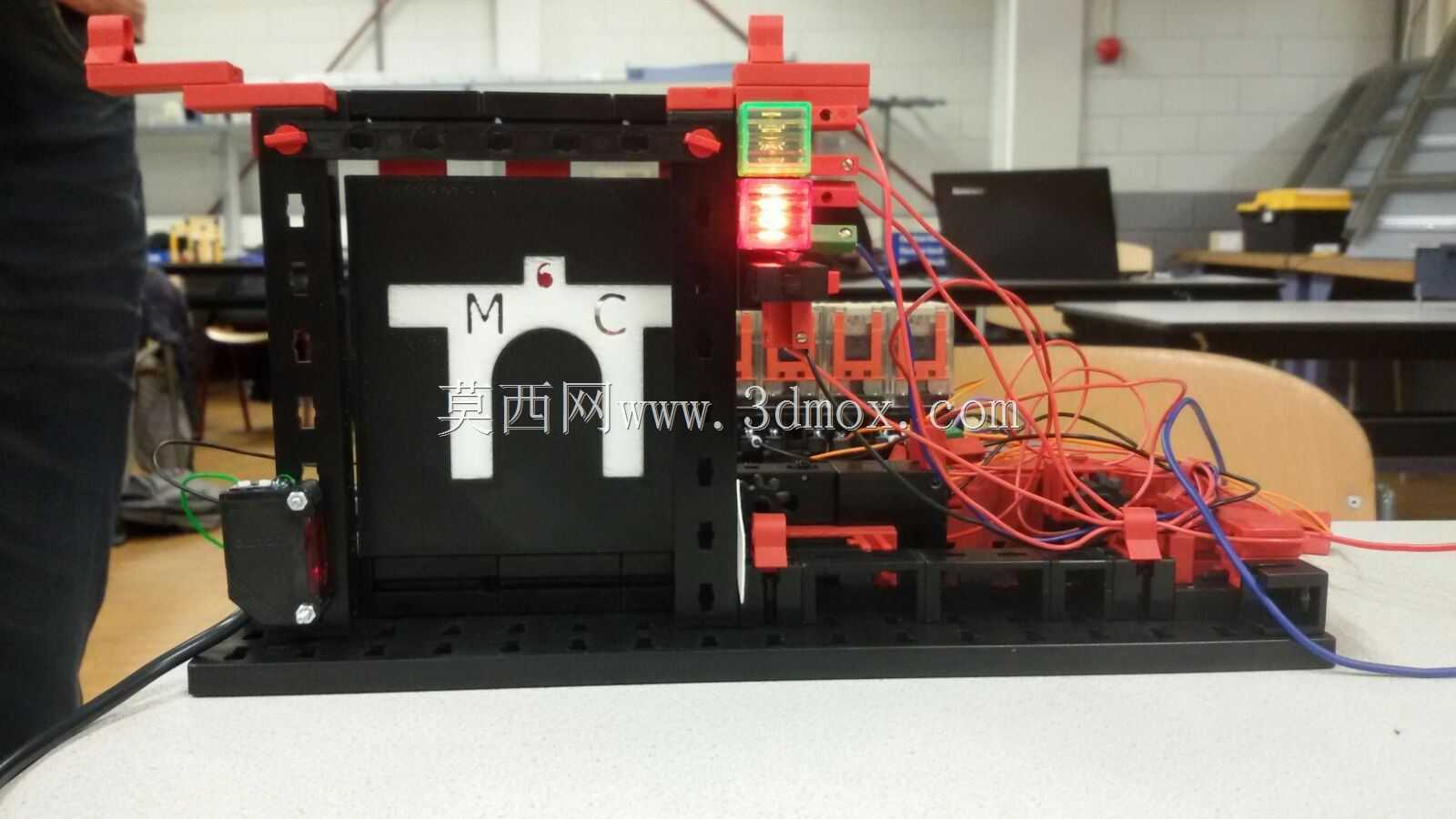

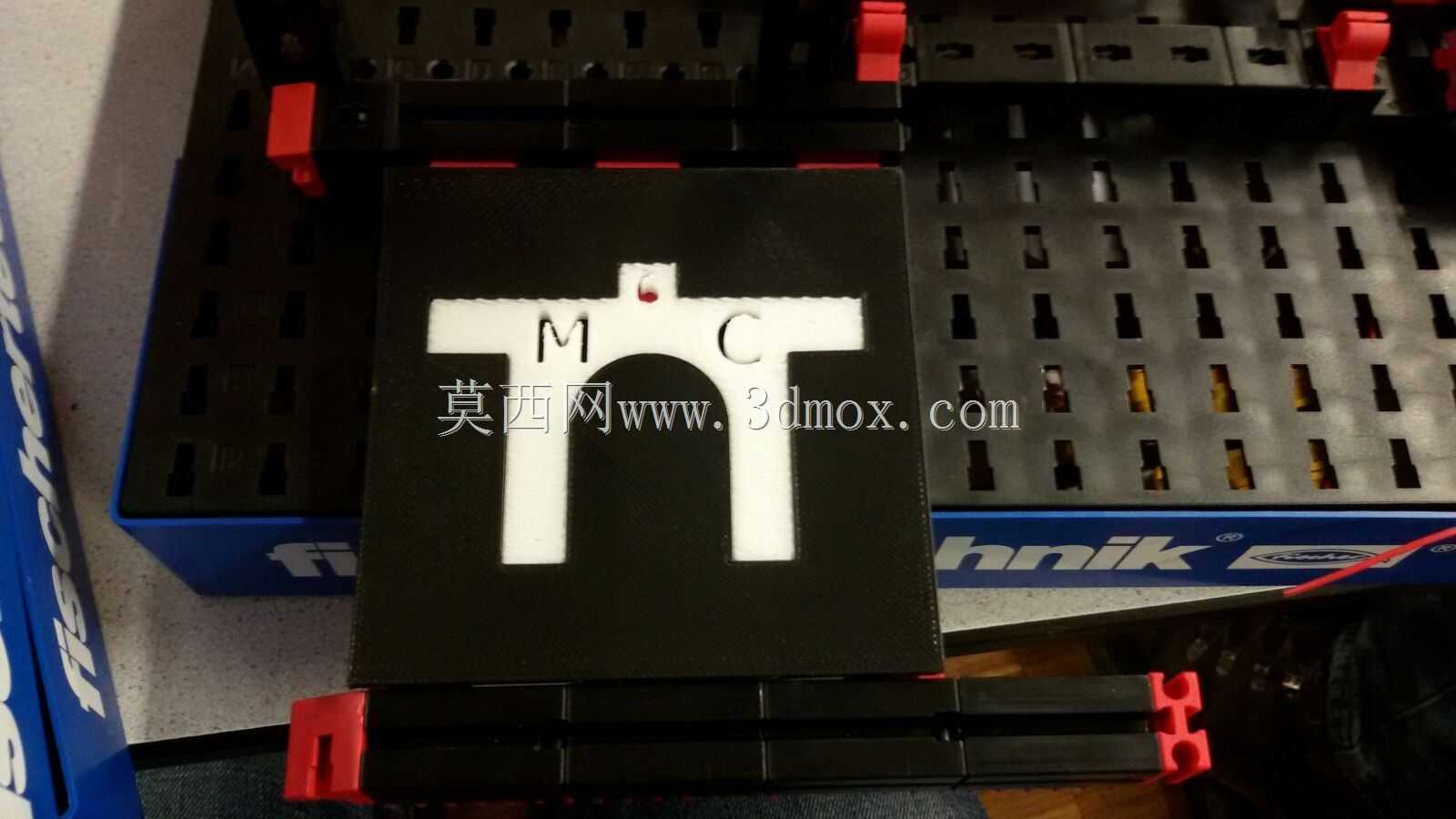

　　框架底部为标准200mm300mm的慧鱼基础底板，所有垂直立柱与水平横梁均采用慧鱼标准插接结构，组装时不需要额外紧固件，徒手即可完成拆装调整。装置正面预留拱门构件的安装位，安装后拱门与框架表面齐平，不会突出框架外沿影响设备摆放。框架上部集成了状态指示模块，通过红、绿双色发光元件展示装置运行状态，接线全部沿型材内侧的走线槽排布，避免导线外露干扰结构运动，也能防止演示过程中拉扯导线导致元件脱落。装置的运动执行部分采用模块化插接设计，可模拟门禁启闭的动作过程，传动结构全部外露，方便教学过程中直观展示连杆传动、位置触发的工作原理，不需要拆解外壳就能观察到所有运动副的配合关系。从设计思路来看，拱门构件的建模过程优先考虑3D打印的工艺适配性，

　　所有转角处均设置R2的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，字符凹槽深度设置为1.2mm，刚好适配常规PLA耗材的嵌件打印精度，不需要后期打磨修整就能获得清晰的标识效果。慧鱼装置的框架搭建遵循标准实训设备的安全规范，所有外露边均无尖锐棱角，运动部件的活动行程内预留10mm的安全间隙，不会出现夹手风险，整体装置的高度控制在280mm以内，放置在常规实验台面上不会遮挡后方的教学展示板，设备总重量控制在1.2kg左右，方便课堂上传递展示。在实际教学应用中，这套装置可覆盖从三维建模、3D打印参数设置到机电结构组装调试的全流程实训环节：建模阶段可让学员练习对称结构建模、草图特征复用、薄壁件结构优化的相关操作；

　　打印阶段可通过调整层厚、填充率参数，对比不同参数下拱门构件的成型精度与结构强度；组装阶段可熟悉模块化工业搭建套件的孔位配合、走线规范、运动行程调试的基础操作。装置的功能拓展性较强，可在现有框架基础上加装传感器模块、控制板卡，拓展出自动感应启闭、状态反馈等进阶功能，不需要重新搭建主体框架，仅需在预留的安装位上加装对应模块即可。从安装边界来看，整套装置摆放时仅需占用300mm200mm的台面空间，后方预留50mm的走线空间即可满足使用需求，不需要额外固定，底部的慧鱼底板自带防滑胶垫，放置在光滑台面上也不会出现滑动偏移。拱门构件与慧鱼框架的配合采用间隙配合，单边间隙设置为0.2mm，既可以轻松插拔更换不同设计的标识构件，也不会在装置运行过程中出现松动脱落的问题。
