紧凑型桌面级FDM熔融沉积成型打印设备结构

　　这套紧凑型桌面级快速成型设备的结构设计，核心围绕小空间场景下的成型能力做平衡，在有限的安装边界内完成运动系统、挤出系统、电控系统的集成布局，适合桌面工位、个人工作室、小型创客空间这类对设备占地面积敏感的使用场景。从实际使用维度看，这类小尺寸打印设备主要承担小尺寸零件快速打样、定制化小零件制作、创客创意验证、教学实训操作的功能，相比大尺寸工业级打印设备，它的部署门槛更低，不需要预留大尺寸安装空间，普通桌面即可完成放置，日常维护的操作空间需求也更小。

　　设计思路上，这套结构采用全封闭框式承载架构，外框通过多块拼接式板材配合角部连接固件组成封闭腔体，一方面可以减少成型过程中腔体内外的空气对流，维持腔体内温度稳定，降低ABS、PC这类易翘曲耗材打印时的层间开裂、边角翘曲风险，另一方面封闭结构可以阻隔打印过程中产生的细微耗材颗粒扩散，同时降低运动部件运行时的噪音向外传递，适配桌面近距离使用的场景需求。运动布局上采用核心XY运动结构配合Z轴垂直升降平台，将挤出机构的运动负载做轻量化拆分，XY方向的运动通过同步带传动实现高速移动时的定位精度，Z轴采用丝杆传动保证层厚控制的稳定性，在小成型尺寸范围内可以实现更高的运动加速度，提升小零件的打印效率。

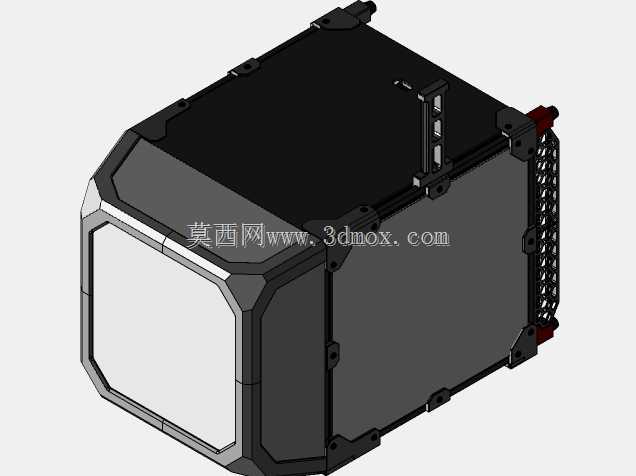

　　外形尺寸与安装边界方面，整套设备的外轮廓控制在极小的立方体内，长宽尺寸均控制在常规A4纸张覆盖范围内，高度方向预留了耗材安装、顶部走线的空间，放置时仅需要在设备左右两侧预留少量散热空间，后部预留走线与电源接口的插拔空间即可，不需要额外预留大尺寸的操作维护通道，日常换料、平台调平、取件操作都可以从正面的开口区域完成。结构细节上，角部的连接固件同时承担板材定位、框架加强、部件安装基准的作用，所有运动部件的安装基准都直接集成在框架结构上，减少了额外的转接零件数量，降低装配时的累积误差；侧面预留的格栅结构用于电控部件的散热通风，保证长时间连续打印时电控元件的工作温度处于合理区间；正面的透明挡板既可以观察打印过程，也可以在打印过程中减少外部气流对成型区域的干扰，同时防止人员误触高温喷嘴与热床。

　　从结构设计的工程角度看，这套结构的零件拆分充分考虑了DIY制作的加工可行性，大部分结构件可以通过自身打印完成制作，标准件采用通用规格的螺丝、同步带、丝杆、导轨，不需要定制特殊规格的零部件，降低了组装与后期维护的配件获取难度。运动部件的走线全部通过框架内部的预留通道布置，避免走线外露干扰运动部件运行，同时也让整体外观更整洁。热床平台的安装结构预留了调平调节余量，可以通过多点调节实现平台与喷嘴的平行度校准，保证首层打印的附着力。挤出机构的安装位置靠近运动核心区域，减少了耗材送料的路径长度，降低远端送料的阻力，提升软质耗材的打印适配性。在实际应用中，这类紧凑型打印设备可以满足小尺寸功能件、手办模型、工装夹具小零件、定制化结构件的快速制作需求，相比大尺寸设备，它的预热速度更快，单次打印小零件时的能耗更低，对于日常小批量小尺寸零件的制作场景，实用性远高于大尺寸低利用率的设备。
