CR-10S Pro3D打印机热端安装基板

　　在桌面级FDM3D打印设备的结构体系中，热端基板是连接挤出散热组件、喉管加热块、冷却风道与X轴运动滑台的核心承载零件，其结构精度直接决定了打印过程中喷头的定位稳定性、散热效率与长期运行的可靠性。CR-10S Pro作为大尺寸桌面级FDM设备的经典型号，其热端基板的设计需要同时兼顾多组件集成安装、运动减重、散热风道适配与安装公差兼容的多重需求，是打印头总成设计中需要重点校核的结构件。

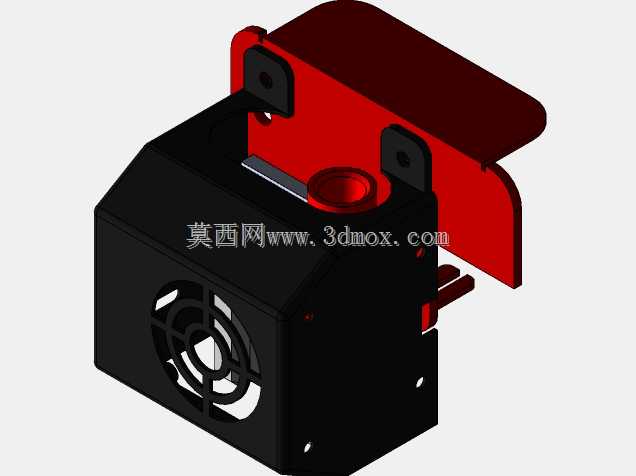

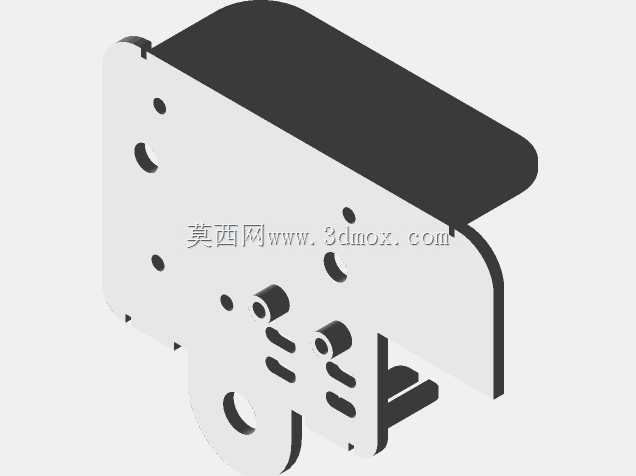

　　从实际应用场景来看，该基板服役于打印头的持续往复运动工况，X轴方向最高运动速度可达200mm/s以上，瞬间加速度带来的惯性载荷要求基板本身具备足够的结构刚性，同时还要尽可能控制自身重量，避免运动过程中产生多余的振动导致打印层纹、错层等缺陷。基板主体采用钣金折弯成型的结构设计，黑色涂装的主体部分承担散热风扇、喉管固定座的安装定位功能，红色折弯延伸的翼板则用于连接X轴滑台的安装接口，同时预留了走线槽与限位触发片的安装位置，将原本需要多个独立支架实现的功能集成在单一钣金件上，减少了装配环节的累计公差。

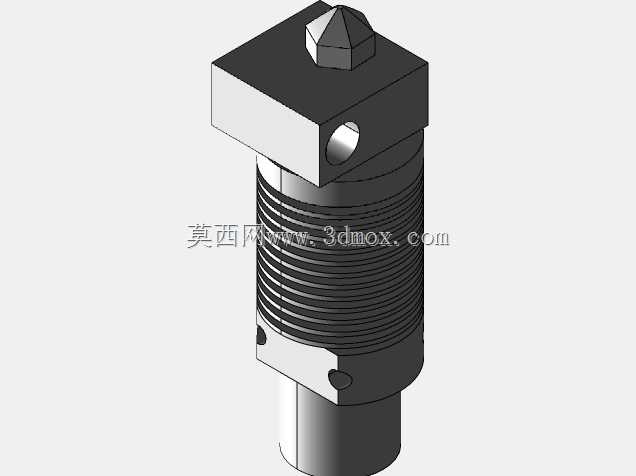

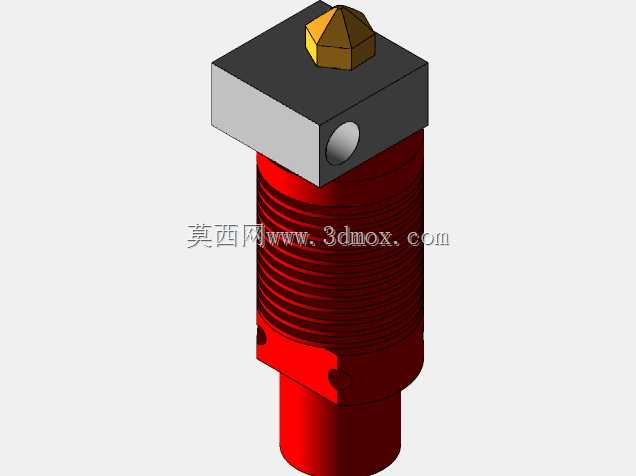

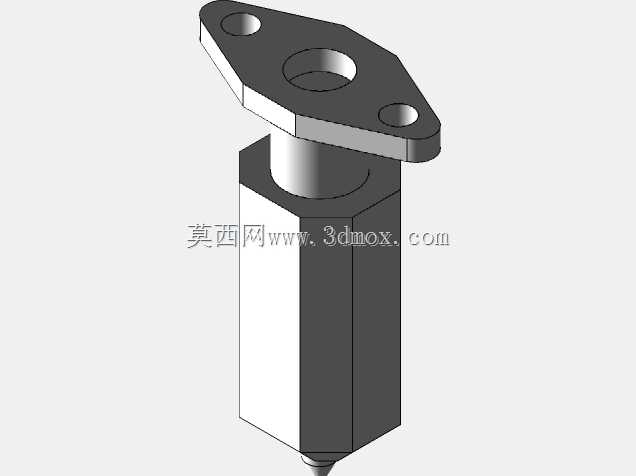

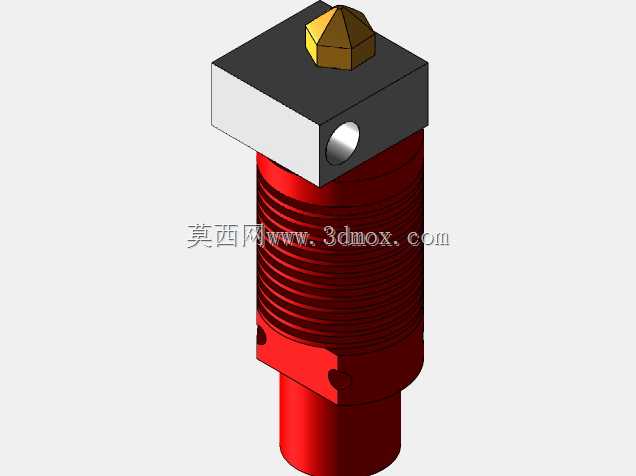

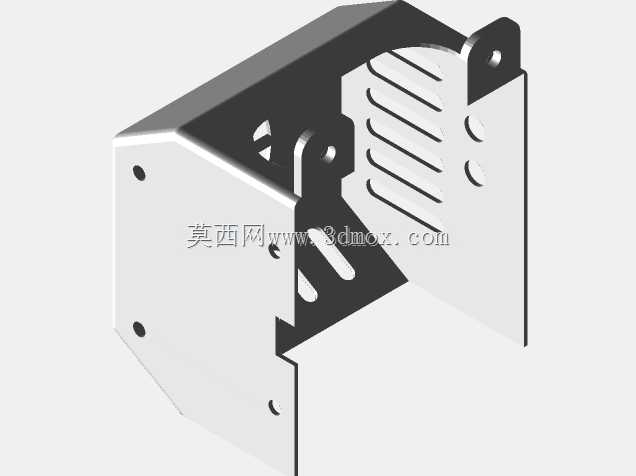

　　从功能特性上看，该基板的正面预留了40mm规格轴流风扇的标准安装孔位，风扇安装位与散热块的接触面完全贴合，能够将散热鳍片传导的热量通过风扇形成的强制对流快速带走，避免热量向上传导导致喉管上部耗材提前软化引发堵头故障。基板上的喉管穿过孔采用同轴度公差控制，与散热块、加热块的安装孔位保持同轴，确保耗材在送进过程中不会产生额外的阻力，保证送丝顺畅。两侧的黑色安装凸台采用加厚钣金冲压成型，用于固定散热风道与导风罩，将风扇吹出的冷却风精准导向刚挤出的耗材成型区域，保证打印件的层间冷却效果，减少悬垂结构的打印变形。

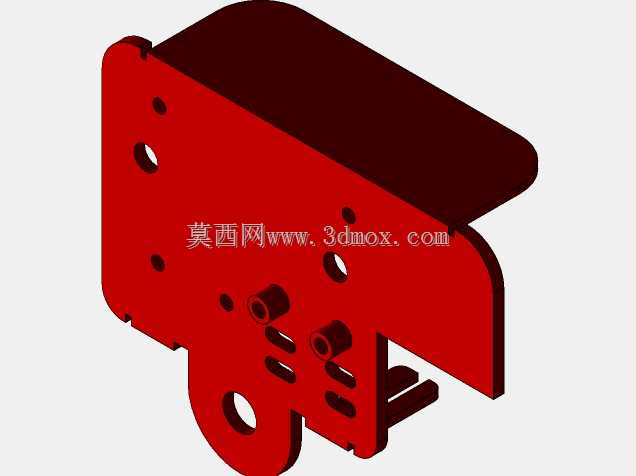

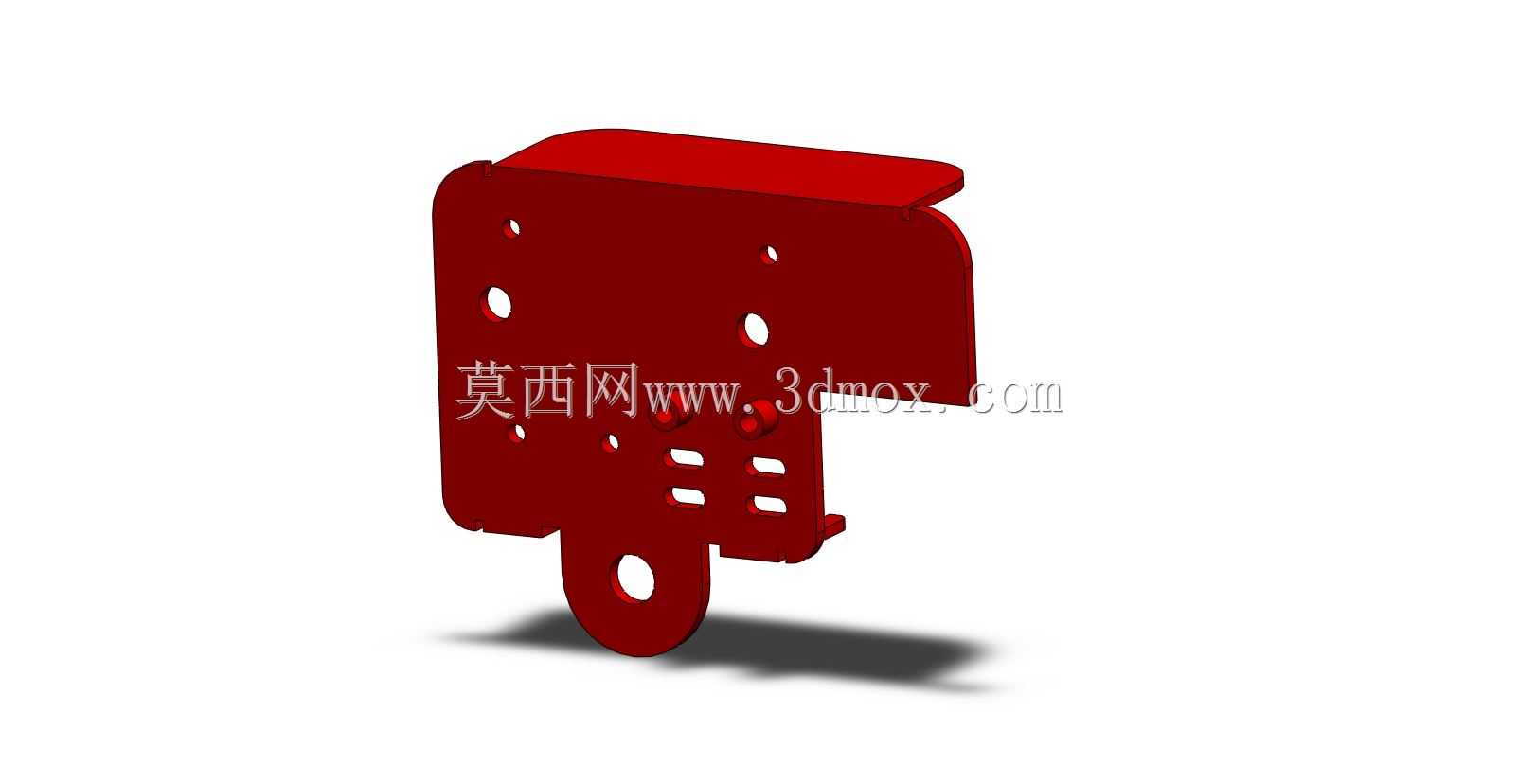

　　设计思路上，该基板没有采用一体化厚重的金属切削结构，而是选择冷轧钢板折弯+局部加强的方案，在保证安装位刚性的前提下将零件重量控制在较低水平，适配CR-10S Pro的X轴皮带传动负载能力，避免运动部件过重导致皮带磨损加快、定位精度下降。红色的安装翼板采用90度折弯设计，两个翼板上的安装孔位间距与X轴滑台的安装螺柱完全匹配，安装时不需要额外调整位置即可保证喷头中心与打印平台的垂直度，降低了设备装配与后期维护的调校难度。基板下部预留的多个小尺寸开孔，一方面用于减重，另一方面可以作为线材的固定孔位，将加热棒、热敏电阻、风扇的线材通过扎带固定在基板背面，避免运动过程中线材晃动剐蹭打印件或者与运动部件产生干涉。

　　从安装边界与尺寸适配来看，该基板的整体安装轮廓完全适配CR-10S Pro的原厂X轴滑车空间，不会与左右两侧的限位开关、同步带固定座产生运动干涉。基板与散热块的接触面平面度控制在0.1mm以内，保证散热块安装后不会出现倾斜，确保喷嘴与打印平台的平行度符合打印要求。风扇安装位的沉孔设计可以让风扇安装后表面与基板齐平，不会突出额外的厚度影响导风罩的安装，导风罩安装后出风口距离喷嘴的距离保持在15-20mm的最优区间，既保证冷却风能够覆盖刚挤出的耗材，又不会因为距离过近导致喷嘴温度下降影响耗材熔融效果。

　　在实际设备维护场景中，该基板的可拆卸设计让热端组件的更换、维护不需要拆解整个X轴滑台，只需要松开翼板上的两个固定螺丝即可将整个打印头总成取下，大幅降低了后期堵头疏通、喷嘴更换、散热风扇清灰等维护操作的难度。基板表面的涂装层具备一定的耐高温性能，能够承受热端长期工作时辐射的热量，不会因为长期高温烘烤出现掉漆、锈蚀的问题，延长零件的使用寿命。同时基板上的所有安装孔位都采用了标准化的螺孔规格，用户如果需要改装双挤出头、加装自动调平传感器等配件，也可以在现有孔位基础上进行扩展，不需要对基板进行二次打孔加工，具备一定的改装适配性。

　　从结构校核的角度看，该基板的折弯圆角、开孔位置都避开了应力集中区域，在长期往复运动的交变载荷下不会出现钣金疲劳开裂的问题，翼板与主体连接的折弯位置做了局部加强压筋处理，提升了折弯处的结构强度，避免长期使用后翼板出现变形导致喷头位置偏移。整体结构没有多余的冗余设计，每一个折弯、每一个开孔都对应明确的安装或功能需求，是桌面级FDM3D打印机热端承载结构的典型实用化设计方案，能够满足大尺寸打印过程中长时间连续运行的结构稳定性要求。
