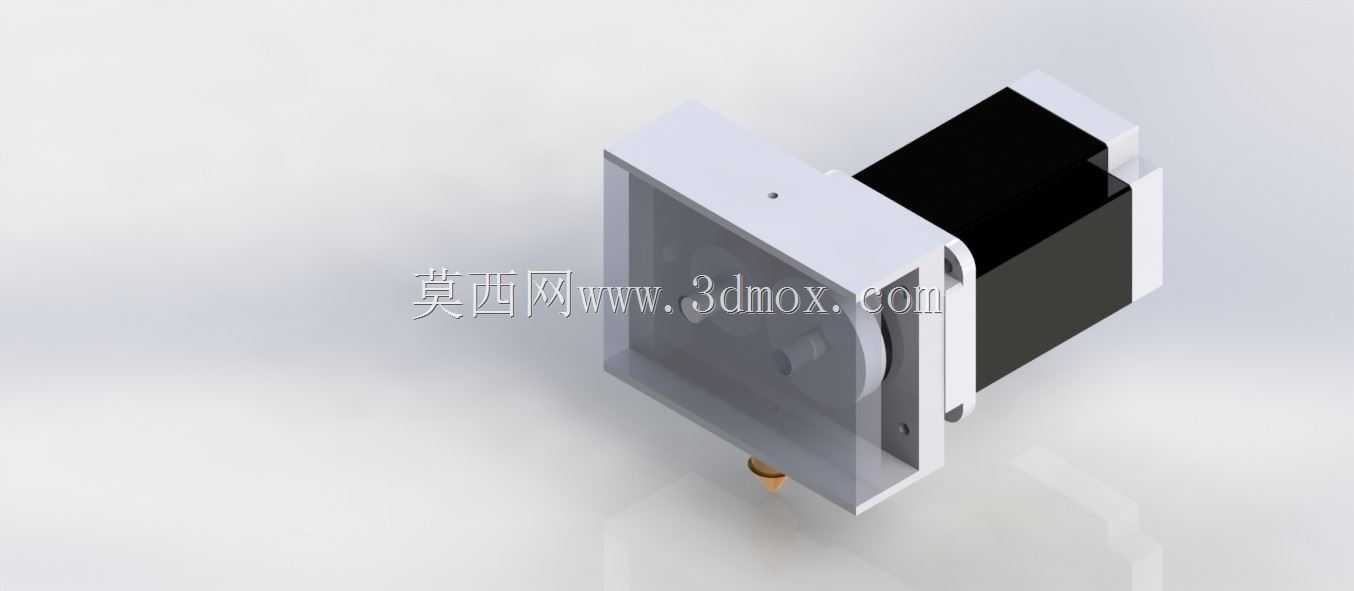

近程挤出式3D打印喷头结构设计

　　这套挤出结构是面向桌面级熔融沉积成型场景开发的近程送料打印执行单元，核心适配PLA、ABS、TPU等常见热塑性耗材的成型作业，在桌面级定制件打样、小批量功能件试制、创客创意作品制作、教学实训设备搭建这类场景中，能直接作为打印端核心部件完成耗材熔融挤出的全流程动作。区别于远程送料结构，这套近程挤出方案把送料驱动组件和加热熔融端做了紧凑集成，送料齿轮到喷嘴的耗材路径长度被压缩到极短，送料响应速度更快，打印柔性耗材时不会出现耗材弯折卡滞的问题，回抽动作的精度也更高，能有效减少打印过程中的拉丝、漏料缺陷，提升成型件的表面质量和尺寸精度。

　　从功能实现逻辑来看，这套结构分为动力驱动、耗材推送、加热熔融、温控检测、喷嘴出料几个核心模块。后端的动力模块直接和驱动单元做刚性连接，输出的扭矩通过减速结构传递到送料齿轮，送料齿轮和配套的压料轴承配合，对穿过流道的耗材形成稳定的夹持力，按照打印路径的送料需求精准控制耗材的进给和回抽量。前端的加热块内置加热元件和温度检测元件，能把流经内部流道的固态耗材加热到设定的熔融温度，熔融后的耗材在后续固态耗材的推送压力下，从底部的喷嘴精准挤出，按照切片路径逐层堆叠完成成型作业。结构上预留了散热风道的安装位置，能对喉管部位做主动散热，避免耗材在喉管段提前熔融造成的堵头故障，保障长时间连续打印的稳定性。

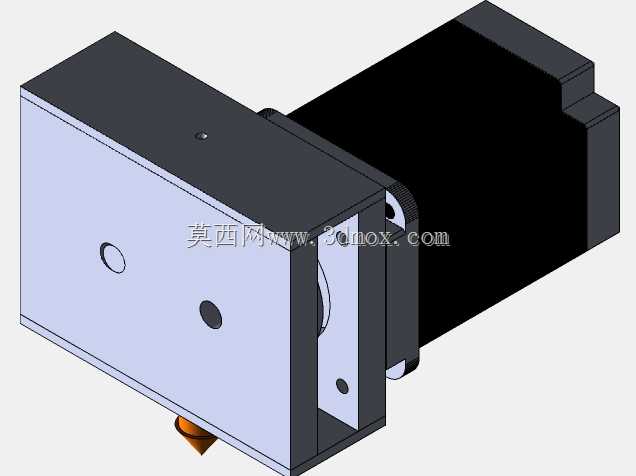

　　设计过程中优先考虑了安装适配性和维护便捷性，整体采用方块式的紧凑布局，横向和纵向的安装边界都控制在极小范围内，能适配绝大多数市面上的桌面级3D打印机运动滑台安装位，不需要对原有设备的机架做大规模改造就能直接替换安装。各个功能模块采用分体式装配设计，送料组件、加热块、喉管、喷嘴都可以单独拆卸更换，日常维护时不需要拆解整个结构就能完成喷嘴疏通、耗材残渣清理、易损件更换这类操作，大幅降低了设备的运维成本。结构上的安装孔位做了标准化设计，和常规的近程挤出安装孔距完全兼容，用户做设备升级替换时不需要重新设计安装转接件，直接通过标准紧固件就能完成固定。

　　在细节设计上，送料齿轮的齿形做了优化，既能保证对耗材的足够咬合力，避免送料过程中出现打滑丢步的问题，又不会因为齿形过尖锐削断耗材造成堵料。压料结构的压力可以根据不同耗材的硬度做适配调整，打印硬度较高的PLA、ABS耗材时可以适当调高压力保证送料稳定，打印柔性TPU耗材时适当调低压力避免耗材被挤压变形影响送料精度。流道内壁做了高光洁度处理，减少耗材流动的阻力，避免耗材残留碳化造成的流道堵塞。喷嘴采用标准的螺纹接口，能根据不同的打印精度需求更换不同口径的喷嘴，打印大尺寸快速成型件时可以换大口径喷嘴提升打印效率，打印高精度细节件时换小口径喷嘴保证成型精度。整个结构的重量做了轻量化优化，运动端的负载更小，打印过程中高速运动的惯性更低，能有效减少高速打印时的振纹，提升成型件的打印质量。
