切向进料式旋风分离装置结构设计

项目分类:除尘设备 发布时间:2022-07-30 ID:694034
  • 切向进料式旋风分离装置结构设计
  • 切向进料式旋风分离装置结构设计
  • 切向进料式旋风分离装置结构设计
  • 切向进料式旋风分离装置结构设计

  在工业粉体输送、烟气除尘、物料回收等场景中,气固两相流的分离效率直接决定整条产线的物料损耗率与尾气排放达标水平,这款切向进料结构的旋风分离装置,正是针对中低浓度含尘气流的预分离、粗颗粒回收环节设计的机械式分离单元,无需额外滤材耗材,仅靠流体自身动能即可完成分离作业,日常运维成本远低于袋式除尘、电除尘等设备,常作为多级除尘系统的第一级预处理单元,先滤除气流中80%以上的粒径大于10μm的固体颗粒,减轻后续精过滤单元的负荷,延长滤材使用寿命。

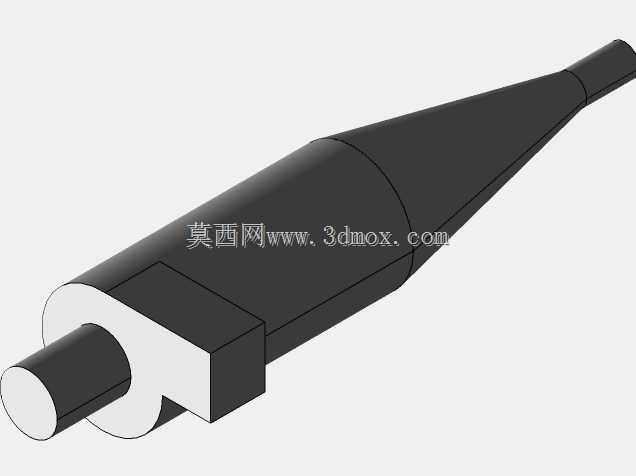

  从结构设计逻辑来看,整个装置采用上圆下锥的经典筒体构型,上部直筒段为离心沉降的核心区域,切向布置的进料口沿筒体切线方向延伸,含尘气流进入筒体后不会直接冲击中心排气通道,而是顺着筒壁形成稳定的向下旋转外涡旋,颗粒在离心力作用下被甩向筒壁,沿壁面滑落至下部锥段,锥段的收缩结构会逐步提升气流旋转速度,强化细小颗粒的离心分离效果,同时避免已沉降的颗粒被上升气流重新卷吸,锥段底部的出料口可对接关风器、集料桶等部件,实现连续排料作业,顶部中心的排气筒插入直筒段一定深度,将完成分离后的洁净内涡旋气流导出,排气筒的插入深度直接影响分离效率与运行阻力,设计时需匹配进料口风速与处理风量,避免出现气流短路、颗粒夹带排出的问题。

  从安装边界与尺寸适配角度,该装置的安装需预留足够的竖向安装空间,直筒段的直径决定了单台设备的额定处理风量,常规工况下入口风速控制在12-20m/s区间时,分离效率与运行阻力的平衡度最优,进料口采用矩形截面设计,可直接对接矩形通风管道,无需额外做变径转接,减少管道局部阻力损失;顶部排气口为圆形法兰结构,适配常规圆形通风管道的连接标准,可直接搭配离心风机使用;底部出料口的直径需匹配处理物料的粒径与流动性,针对流动性差的粉体物料,可在锥段外壁加装振动器或气锤,避免物料架桥堵塞。

  实际工程应用中,这类旋风分离装置可适配木工车间木屑收集、粮食加工行业的谷壳与粉尘分离、锅炉烟气的粗颗粒飞灰去除、化工粉体输送过程中的物料回收等多个场景,针对不同的物料特性,可调整筒体与锥段的长度比例、进料口的高宽比、排气筒的插入深度等参数:比如处理磨琢性强的颗粒时,可在筒壁内侧加装耐磨衬板,延长设备使用寿命;处理高湿度含尘气流时,可对筒体做保温处理,避免结露导致粉料粘壁。不同于带运动部件的分离设备,该装置整体无转动件,结构可靠性高,只要安装时保证整体垂直度,避免筒体倾斜导致涡旋偏心,即可长期稳定运行,日常仅需定期检查锥段排料口的密封性,防止漏风导致分离效率骤降——若底部漏风率超过10%,装置的分离效率会下降40%以上,这也是现场安装调试时需要重点管控的细节。

  建模过程中对各部件的连接过渡做了圆弧处理,避免进料口与筒体连接处出现直角突变导致的局部涡流损耗,筒体与锥段的连接焊缝做了平齐处理,保证内壁光滑无凸起,减少颗粒沿壁面滑落时的阻力,避免物料在焊缝位置堆积;所有法兰连接面均预留了密封件安装槽位,可适配橡胶垫、石棉垫等不同密封材质,满足不同工况的密封要求。
