金属板旋风分离装置结构设计

项目分类:除尘设备 发布时间:2022-07-30 ID:693303
  • 金属板旋风分离装置结构设计

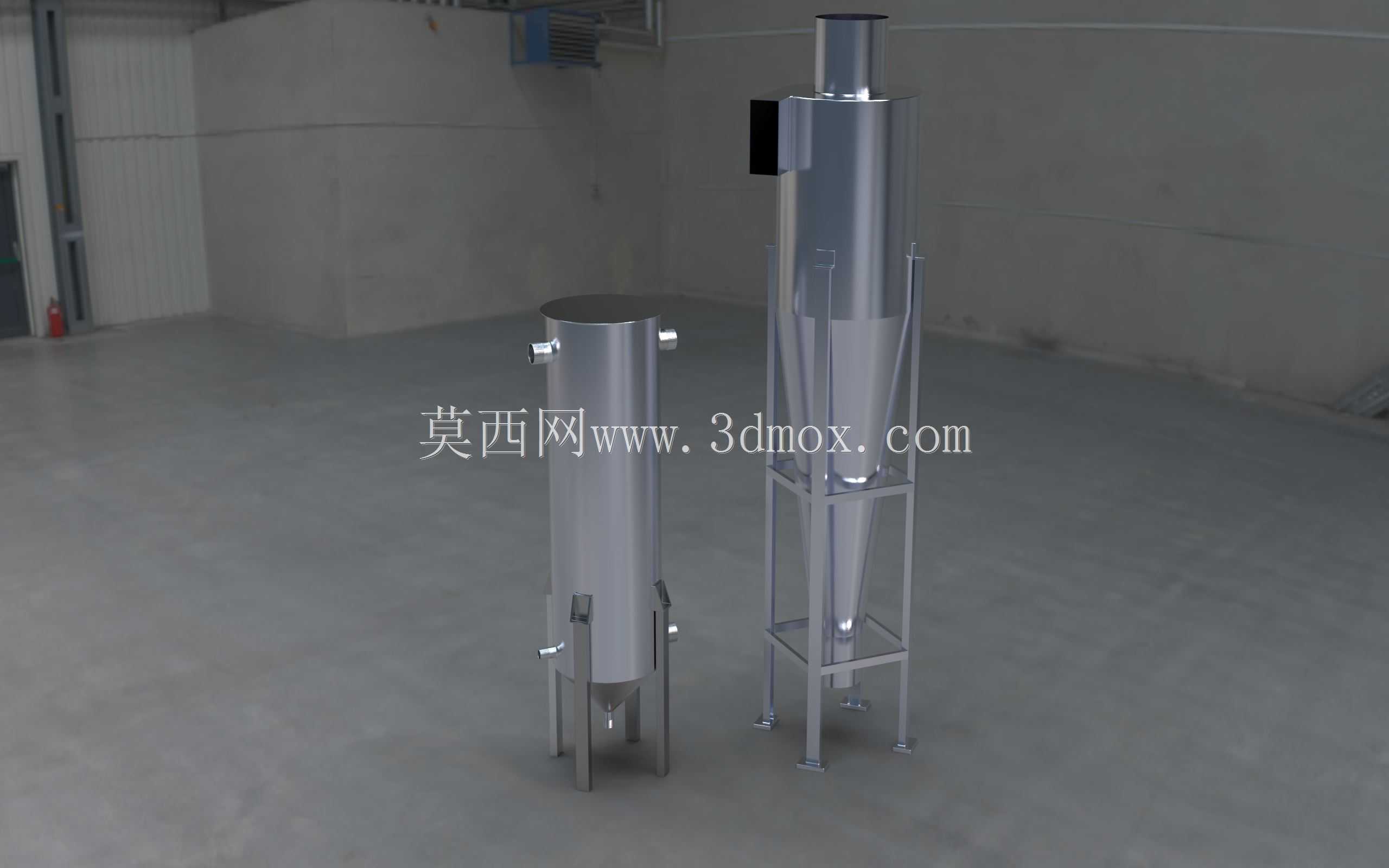

  在木工车间打磨工段、粮食加工输送线、燃煤锅炉尾气处理、金属切削粉尘收集这类工况里,气固两相流的分离始终是环保达标与物料回收的核心环节,这套金属板制作的旋风分离装置,正是针对中小风量工况开发的惯性分离设备,没有滤材耗材,依靠气流自身的旋转运动完成颗粒与气体的分离,日常运维成本远低于滤筒、布袋类过滤设备。从结构上看,整套装置包含两个核心筒体,较高的锥段筒体是主分离腔,较矮的直筒结构是配套的沉降集料腔,主分离腔采用上直下锥的经典旋风构型,上部直筒段切向开设进气口,含尘气流从切向进入后会沿筒壁形成高速旋转的外涡旋,密度远大于气体的固体颗粒在离心力作用下被甩向筒壁,沿壁面滑落至下部锥段,最终从底部排料口进入集料装置;

  净化后的气流在锥段末端折返形成内涡旋,从顶部的中心排气筒排出,完成整个分离流程。设计阶段针对金属板加工的工艺特性做了适配,所有筒体壁板均采用等厚金属板卷制焊接,没有复杂的曲面冲压结构,直筒与锥段的连接采用外翻边对接焊,既保证焊缝的密封性能,避免含尘气流从接缝处泄漏,也能降低现场加工的难度,普通钣金车间即可完成下料卷制作业。主分离腔的锥段角度控制在15度到20度之间,这个角度区间既能保证颗粒沿壁面下滑的顺畅度,避免锥角过小导致设备整体高度过高,也能防止锥角过大造成锥段下部气流扰动,把已经沉降的颗粒重新卷起带入上升内涡旋,降低分离效率。配套的支架采用方管焊接成型,四根支腿通过环形抱箍与筒体连接,支腿底部预留安装孔,

  可直接通过膨胀螺栓固定在水泥地面或者钢架平台上,安装时需要保证主筒体的垂直度偏差不超过千分之三,否则旋转气流会出现偏流,局部筒壁磨损加剧,分离效率也会出现明显下降。旁边的直筒集料腔采用快开式底盖结构,日常清理收集的粉尘或者物料时不需要拆卸主筒体连接管道,直接打开底盖即可完成卸料,腔体侧面预留的三个接口分别对应负压平衡管、料位检测口与备用抽气口,其中负压平衡管需要与主筒体的排气侧连通,避免集料腔内部负压过高导致卸料不畅,或者外部空气倒灌把沉降的物料重新吹回分离腔。在实际选型适配时,需要根据处理风量匹配筒体直径,常规工况下入口风速控制在12m/s到22m/s之间,风速过低会导致离心力不足,细颗粒无法被有效分离,

  风速过高则会让筒壁磨损速率呈指数上升,同时设备阻力大幅增加,提升配套风机的能耗。针对不同粒径的物料,分离效率存在明显差异,对于10μm以上的固体颗粒,这套结构的分离效率可以达到90%以上,对于5μm以下的超细粉尘,通常需要在后端串联二级过滤设备,旋风分离器作为一级预处理设备,先把大部分大颗粒分离下来,降低后端过滤设备的负荷,延长滤材的更换周期。设备的进气口采用矩形切向入口,入口的宽高比设置为1:2,这种构型可以让进入筒体的气流更顺畅地贴壁形成旋转流场,减少入口处的湍流扰动,降低设备的运行阻力。顶部排气筒的插入深度设置在直筒段下部三分之一位置,插入过深会缩短外涡旋的有效行程,部分颗粒还没来得及被甩到筒壁就被内涡旋带走,插入过浅则会让入口处的气流直接短路进入排气筒,出现跑料问题。在耐磨处理上,针对木屑、金属切削屑这类磨琢性较强的物料,可以在筒体入口段与锥段下部内壁贴附耐磨衬板,不需要整体更换筒体,仅在磨损后更换衬板即可,大幅降低长期使用的维护成本。整套装置的管道连接均采用标准法兰接口,可直接与车间现有除尘管道、风机进出口对接,不需要额外做非标变径适配,安装边界上,主筒体周边需要预留至少600mm的操作空间,方便日常检查焊缝密封性、清理集料腔以及检修底部排料阀,顶部排气筒位置需要预留吊装空间,方便后期检修时拆卸内筒。
