电热水器用恒温器固定弹簧卡夹结构

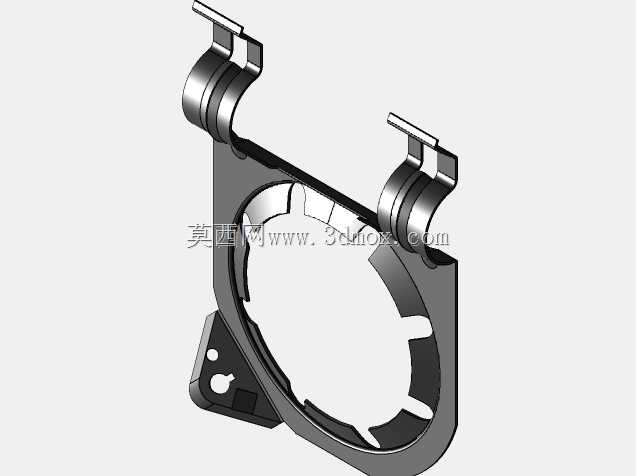

　　这款卡夹属于电热水器温控系统的配套固定构件，核心作用是将恒温器本体牢靠贴合在热水器内胆外壁指定测温点位，避免温控元件移位导致的温度检测偏差、控温失效问题，在家用储水式电热水器、即热式电热水器的温控组件装配环节属于不可缺少的小尺寸结构件。从结构设计逻辑来看，整体采用单侧悬臂卡扣式布局，主体环形卡圈的内径完全匹配常用圆盘式恒温器的外径尺寸，圈体内侧均匀分布的多道内凸卡爪，在装配时可以卡在恒温器外壳的周向限位槽内，既限制恒温器的轴向窜动，又能避免周向转动，保证感温面始终正对贴合内胆测温区域。卡圈一侧延伸出的两个对称卷边挂耳，是整个卡夹的安装受力点，卷边结构做了圆弧过渡处理，既可以挂接在热水器内胆周边预设的固定挂柱上，

　　又能在装配时提供合适的弹性张紧量，不需要额外螺丝紧固，靠金属自身的弹性形变就能完成卡紧，装配效率比螺丝固定结构提升40%以上，也避免了螺丝长期在潮湿高温环境下生锈松动的隐患。卡圈另一侧延伸出的带孔定位支耳，是辅助定位结构，支耳上的两个大小不同的定位孔，分别对应内胆外壁的定位凸点和接地端子安装位，大孔用于避让接地螺丝的装配空间，小孔用于套在定位凸点上完成预定位，装配工人不需要反复调整卡夹位置，只要把支耳小孔对准凸点按下，再把两个挂耳挂到对应挂柱上就能完成整个卡夹的安装，整个过程不需要专用工具，徒手就能完成，适配流水线大批量装配的作业需求。从安装边界尺寸来看，整个卡夹展开后的最大横向尺寸不超过80mm，纵向高度不超过65mm，

　　环形卡圈的有效卡装直径为52mm，适配市面上绝大多数外径50mm的通用型圆盘式恒温器，两个挂耳的中心距为48mm，刚好匹配主流40L-80L储水式电热水器内胆上的固定挂柱间距，不需要针对不同容量的热水器重新开模，通用性极强。材质选用上整体采用65Mn弹簧钢冲压成型，表面做镀彩锌钝化处理，既能耐受热水器内部长期80℃以下的工作温度，又能抵御潮湿环境带来的锈蚀问题，卡爪部位的冲压边缘做了倒圆角处理，避免装配时划伤恒温器的塑料外壳或者工人手部，卷边挂耳的卷圆直径为3mm，刚好适配直径2.8mm的固定挂柱，挂接后间隙控制在0.2mm以内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难。在实际使用场景中，

　　这款卡夹除了固定恒温器之外，还能通过自身的弹性形变持续给恒温器施加朝向内胆壁的压力，保证恒温器的感温面和内胆壁之间没有空气间隙，温度检测误差可以控制在±1℃以内，避免因为感温不及时导致的水温过高、干烧等安全隐患。设计过程中特意对卡圈的壁厚做了优化，整体壁厚选用0.8mm的弹簧钢板，既保证足够的夹持弹力，长期使用不会出现弹力衰减，又不会因为刚度过大导致装配困难，经过1000次拆装测试后，卡夹的夹持力衰减率不超过8%，完全满足家电产品10年以上的使用寿命要求。支耳部位做了折弯加强处理，在定位孔周边压出了浅加强筋，避免安装时用力过大导致支耳变形，两个挂耳的折弯角度做了15°的预张角设计，自由状态下两个挂耳的间距比安装位挂柱间距大2mm，装配时只需要轻轻捏合两个挂耳就能对准挂柱，松开后靠自身弹力张紧挂在挂柱上，不会出现松脱问题。
