管道清洁用气流反向喷嘴结构设计

　　在金属管材加工的后处理工序里，冷锯切断、端面去毛刺是非常普遍的加工环节，这类工序完成后，管道内壁往往会残留大量细碎金属切屑，还有加工过程中喷淋的冷却润滑液，传统的清理方式要么用压缩空气正向吹扫，容易把切屑吹到管道深处造成二次残留，要么用磁吸、擦拭的方式，效率极低还无法适配小口径长管道的清理需求，气流反向喷嘴就是针对这类场景开发的专用管路配件。

　　从实际使用逻辑来看，这类喷嘴接入压缩空气后，不会像普通喷嘴那样顺着管道方向向前喷气，而是利用内部流道的特殊构型形成反向引流的效果，喷出的气流会在喷嘴前端形成负压区，把附着在管道内壁的切屑、残留冷却液从安装端的方向抽吸出来，不会把杂物吹向管道远端，尤其适合预装段管路的现场清理，不用拆解管路就能完成内壁清洁，在液压管路、气动管路、制冷管路的装配前清理环节应用非常广泛。

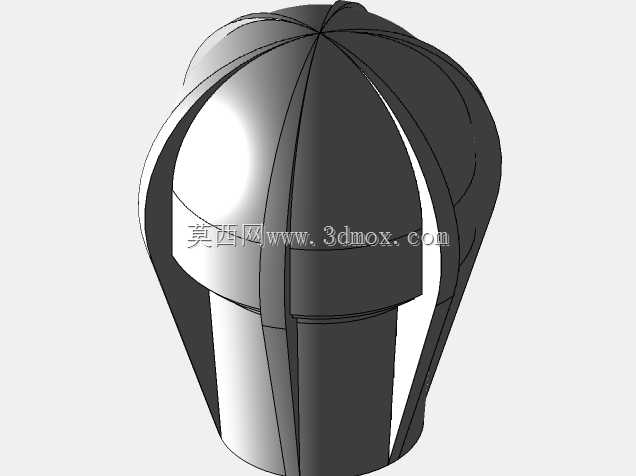

　　这款喷嘴的设计核心是内部流道的文丘里结构构型，外部采用了带导流槽的半球形头部设计，头部的多道纵向导流筋一方面可以对喷出的反向气流做导向，让气流沿管壁周向均匀分布，避免出现清理死角，另一方面也能在喷嘴伸入管道时起到一定的导向支撑作用，避免头部磕碰管壁造成划伤。下部的圆柱段是主体安装结构，和管道内壁保持合理的间隙，既保证抽吸的气流有足够的回流通道，也不会因为间隙过大造成负压损失。

　　尺寸适配性上，这款喷嘴针对1英寸规格的常规工业管道设计，适配的管道壁厚为0.049英寸，空气接入端采用1/8NPT的标准管螺纹，这个规格是气动系统里最常用的压缩空气接口尺寸，可以直接和常规的气动快插接头、气管连接，不需要额外做转接头，现场安装非常方便。安装时只需要把喷嘴的螺纹端接通气源，把头部伸入待清理的管道端口，通入压缩空气就能工作，不需要额外的固定结构，手持或者简单支架固定都可以使用。

　　从结构设计的细节来看，头部的曲面弧度经过流道仿真优化，反向气流的扩散角度刚好覆盖1英寸管道的整个内壁圆周，气流沿管壁回流的时候可以形成稳定的环状流，把管壁上附着的细碎切屑完全裹挟带出，哪怕是粘在管壁上的油基冷却液，也能在高速气流的冲刷下被带走。和普通的正向吹扫喷嘴相比，这种反向喷嘴的压缩空气利用率更高，相同气源压力下的清理效率能提升40%以上，而且不会出现切屑飞溅的问题，作业现场的安全性更好，也能避免切屑被吹入管路下游的阀件、泵体内部，造成后续设备运行的故障隐患。

　　在实际的生产线应用里，这类喷嘴除了用在管材切断后的清理环节，也可以用在管路焊接前的端口清理、设备维护时的管路疏通，甚至部分工况下还可以用来做小零件的负压拾取，只要调整气源压力就能适配不同的场景需求。整个零件的结构没有活动部件，不存在磨损失效的问题，只要材质选择合适，用不锈钢或者硬质铝合金加工，就可以长期在车间的复杂环境下使用，不需要频繁维护更换。建模的时候要特别注意内部流道的顺滑过渡，不能有直角或者台阶，否则会造成气流紊流，影响负压形成的效果，外部导流筋的分布要均匀，周向角度偏差不能超过2度，不然会造成气流分布不均，出现局部清理不到位的情况。安装螺纹的精度要符合NPT螺纹的标准公差，保证和接头连接的时候密封性良好，不会出现漏气损失气压的问题。
